摩托车双活塞曲轴总成结构设计

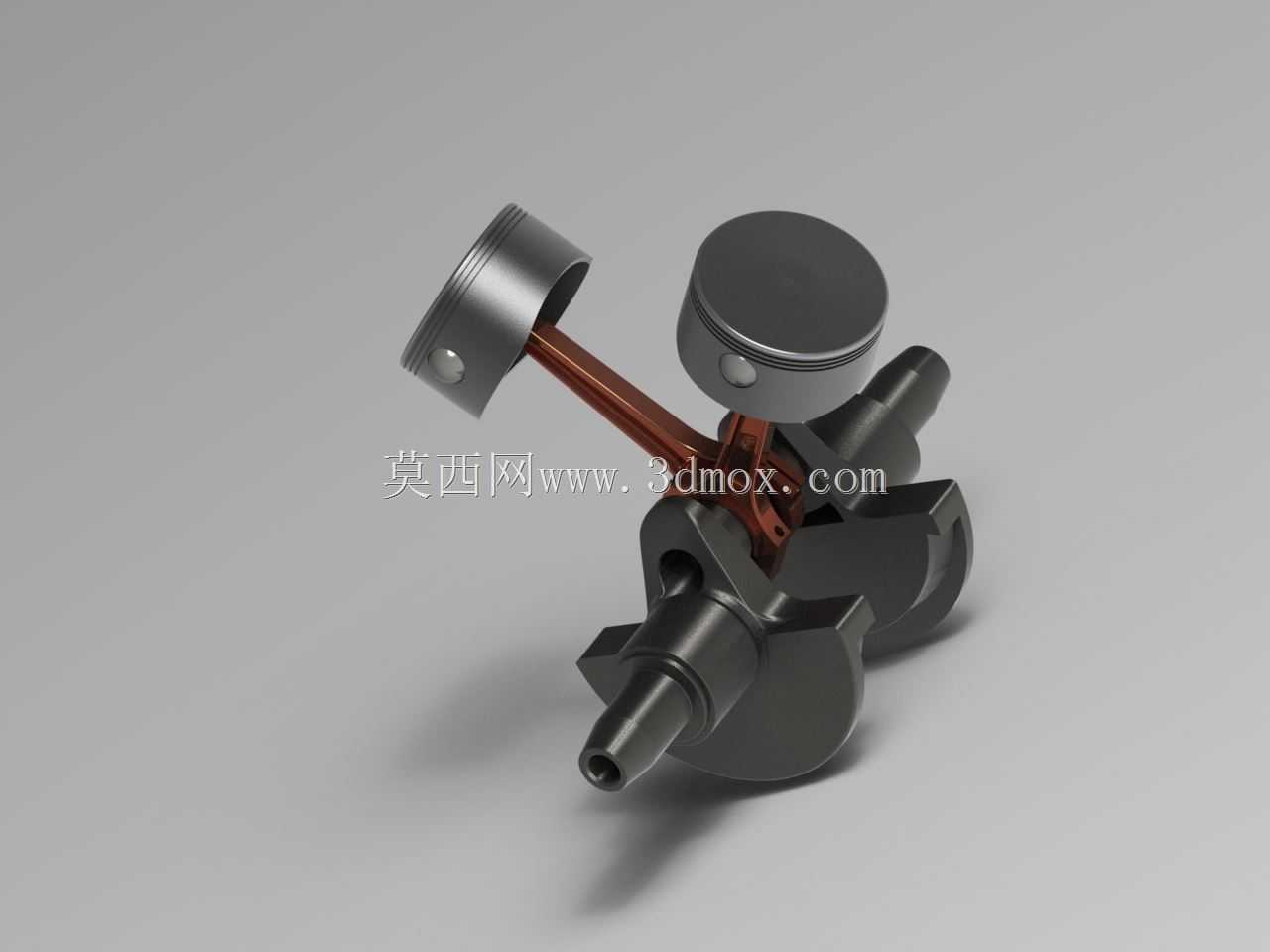

　　在小排量内燃动力单元的结构设计中，双活塞曲轴是承担动力转换输出的核心承载部件，这类结构广泛应用于跨骑式摩托车、轻便踏板车以及小型通用动力机组的动力端，直接决定了动力输出的平顺性与整机运行可靠性。从实际工况来看，该部件需要持续承受活塞往复运动传递的爆发压力冲击，将活塞的直线往复运动通过连杆的铰接传动转换为曲轴自身的旋转运动，最终把燃烧做功产生的动力传递给离合器、变速机构直至驱动轮，整套机构的运动匹配精度直接影响整机的振动水平、动力损耗与使用寿命。

　　设计过程中首先要明确的是安装边界约束，曲轴主轴颈的同轴度、连杆轴颈的偏心距需要和箱体轴承位的加工公差严格匹配，两端的轴伸结构分别对应正时驱动端与动力输出端，其中一端需要预留磁电机、正时链轮的安装定位面，另一端需要匹配油封、轴承的装配尺寸，确保装配后曲轴的轴向窜动量控制在合理区间，避免运行过程中出现轴端窜动引发的异响、油封渗漏等问题。两个活塞的销孔中心距、活塞裙部的外圆尺寸需要和对应缸径的气缸套配合，活塞环槽的宽度、深度要匹配气环、油环的装配尺寸，保证燃烧室的密封性能，同时活塞裙部的型线设计需要考虑热膨胀余量，避免热机状态下出现拉缸故障。

　　从功能特性上看，这套曲柄连杆机构采用双活塞错角布置，两个连杆轴颈的相位角经过匹配设计，能够让两个活塞的往复运动惯性力实现部分抵消，降低整机运行过程中的一阶、二阶振动，相比单缸结构的动力输出更平顺，动力输出的间断角更小，在低转速区间的扭矩输出稳定性更优。连杆采用分体式铰接结构，大头端与曲轴连杆轴颈配合处需要预留轴瓦的安装空间，保证高速运转过程中的润滑介质能够形成稳定油膜，降低摩擦副的磨损速率；小头端通过活塞销与活塞铰接，配合滚针轴承减少铰接位置的摩擦阻力，保证动力传递过程中的损耗控制在合理范围。

　　结构设计阶段需要重点考量动平衡特性，曲轴的平衡块形状、质量分布需要经过精确计算，抵消活塞、连杆往复运动产生的不平衡惯性力，避免高速运转时出现整机共振，平衡块的外圆轮廓需要和箱体内腔的避让空间匹配，保证曲轴旋转过程中不会与箱体、其他内部零部件发生运动干涉。活塞的顶部形状需要和燃烧室的结构匹配，对应气门的避让凹坑深度、位置要和配气机构的气门最大升程匹配，避免活塞运行至上止点时与气门发生碰撞，引发顶气门等严重故障。

　　实际装配过程中，曲轴的轴向定位需要依靠箱体上的止推轴承实现，主轴颈与轴承的配合公差选择过渡配合，既保证装配后的同轴度精度，也便于后期维修拆解；连杆大头的紧固螺栓需要按照规定扭矩拧紧，保证连杆盖与连杆本体的结合面紧密贴合，避免高速运转时出现连杆螺栓断裂、连杆脱出等恶性故障。活塞与气缸壁的配合间隙需要根据材质的热膨胀系数确定，铝合金活塞的配合间隙要略大于铸铁缸套的热膨胀差值，保证冷机启动时不会出现敲缸，热机运行时不会出现卡滞。

　　从应用场景的适配性来看，这类双活塞曲轴结构的动力单元，既可以满足日常通勤类摩托车的动力需求，也可以适配小型发电机组、园林机械等通用动力设备，结构紧凑、动力输出平顺的特性，让其在小排量动力领域有着广泛的应用空间。设计过程中所有的运动副尺寸、安装定位基准都需要和周边零部件形成完整的尺寸链闭环，任何一个尺寸的公差偏移都可能引发装配干涉、运行异响甚至零部件失效，这也是三维建模过程中需要反复进行运动干涉检查、公差匹配校验的核心原因，通过三维模型的虚拟装配，可以提前验证各部件的运动轨迹、安装间隙，减少物理样机试制阶段的问题整改成本，缩短产品开发周期。
