手动杠杆式易拉罐压扁回收处理装置

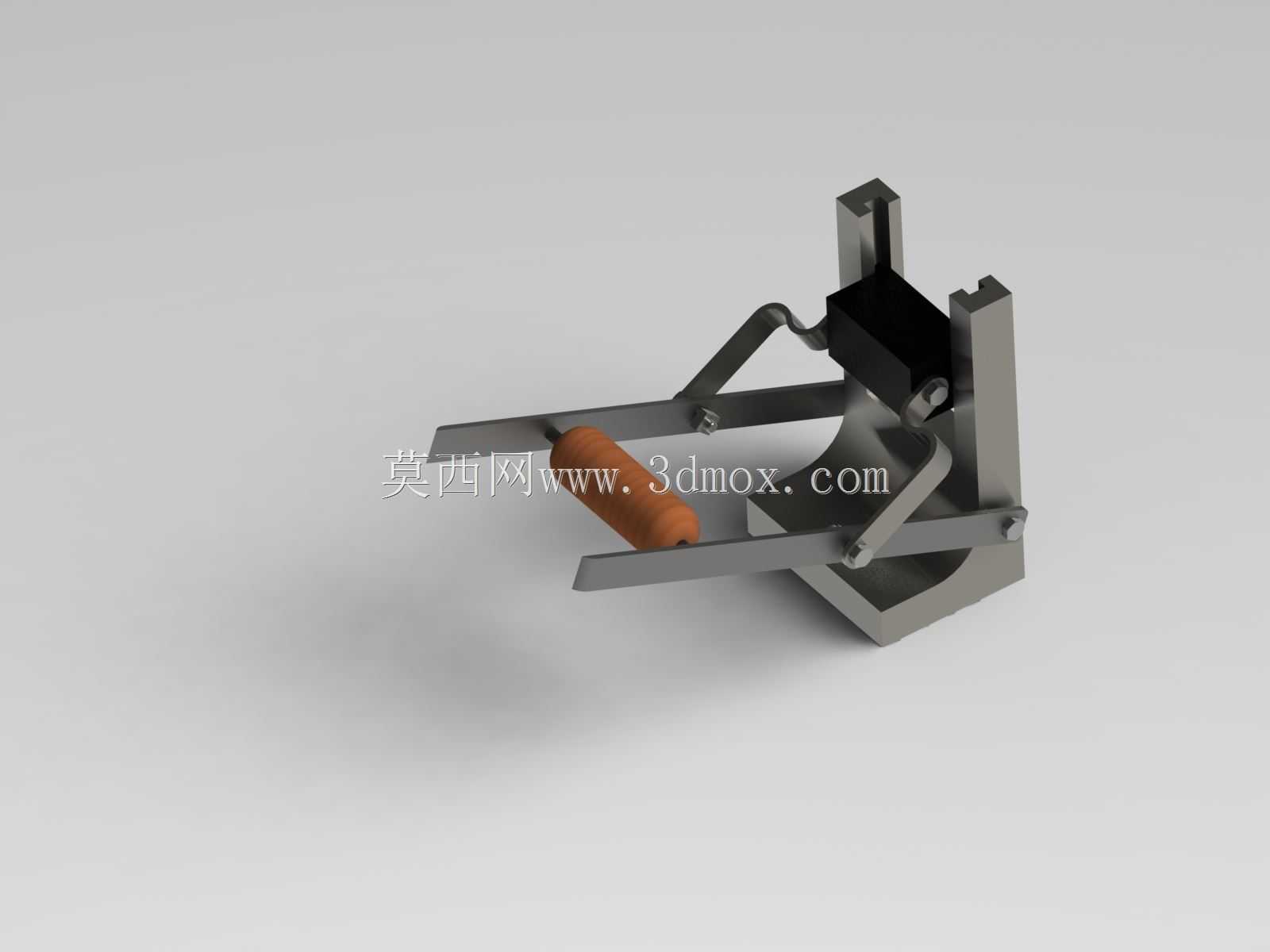

　　在社区废品回收站点、小型商超后勤区、校园垃圾分类点这类零散易拉罐产生量适中、不适合配置大型压缩设备的场景中，这类手动杠杆式压扁装置的实用性非常突出。日常消费场景产生的铝制、铁质易拉罐空置后内部空腔占比超过90%，直接堆放存储会占用大量收纳空间，转运过程中也会因罐体蓬松导致单次装载量极低，拉高回收环节的物流与仓储成本，这款装置正是针对这类分散场景的零散压缩需求设计，无需外接动力源，单人即可操作完成罐体压扁作业。从功能实现逻辑来看，装置采用二级杠杆增力结构，操作端的木质握把符合人体工学握持弧度，操作人员施加向下的握持力后，通过两组铰接连杆的力传递，将输入力放大后传导至压合工作面，压合面与底部承托槽的型面做了适配易拉罐圆柱外形的弧度设计，

　　避免压合过程中罐体受力偏移弹出，承托槽的开口尺寸刚好适配常规330ml、500ml规格的标准易拉罐，罐体放置后无需额外对位，压头下行过程中会自动将罐体导正至压合中心区域。整套机构的支撑框架采用立式槽型钢结构，两侧的竖直导轨为压头的上下运动提供导向约束，导轨与压头的配合间隙控制在0.2mm以内，既保证压合过程中压头不会出现横向偏摆，也避免间隙过小导致运动卡滞，所有铰接转动位置都配置了销轴与衬套配合结构，长期反复使用也不会出现铰接孔磨损松旷的问题，衬套采用自润滑材质，日常使用无需定期加注润滑脂，降低维护成本。从安装边界来看，装置底部为平面一体式安装座，可直接通过螺栓固定在水泥台面、木质工作台等平整操作面上，整体占用的台面投影面积不足0.

　　04平方米，竖直方向的最大高度不超过350mm，操作时的最大力臂伸展范围距离安装座边缘不超过200mm，不会占用过多操作空间，即使是空间狭小的便利店收银台后方、社区垃圾分类亭的操作台面都可以轻松布置。设计过程中充分考虑了手动操作的力限要求，通过杠杆比的反复调校，让操作人员仅需施加150N左右的下压力，即可在压合面产生超过1200N的压合力，足以将厚度0.1mm左右的铝制易拉罐完全压合至厚度不足10mm的扁片状，铁质易拉罐也可压合至15mm以内，压缩比超过90%，压合后的罐体堆叠整齐，单收纳箱的存储量可提升至未压缩状态的8倍以上。装置的所有受力构件都做了应力校核，框架部分的板材厚度足够承受反复压合的冲击载荷，长期使用不会出现框架变形、

　　焊缝开裂的问题，操作端的握把做了绝缘防滑处理，即使手上沾有少量水渍也可以稳定操作，压合作业的行程做了硬限位设计，压头下行到极限位置后会被框架上的限位块挡住，避免过度压合导致构件损坏，同时也能保证每次压合后的罐体厚度保持一致，方便后续的堆叠捆扎。不同于电动压缩设备需要接电、存在电气故障风险的问题，这款纯机械结构的装置不存在电路故障隐患，在户外无供电的回收点位也可以正常使用，操作没有学习成本，初次使用的人员仅需简单说明即可掌握操作方法，压合过程中没有过大的操作噪音，不会对周边环境造成噪声干扰，非常适合在靠近居民区的回收点位配置使用。
