带有限元应力分析结果的离心式叶轮结构

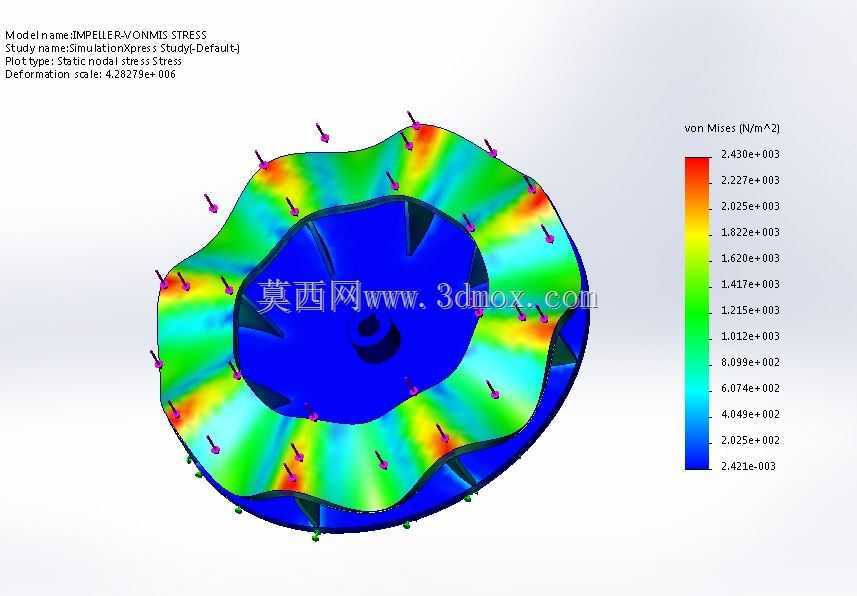

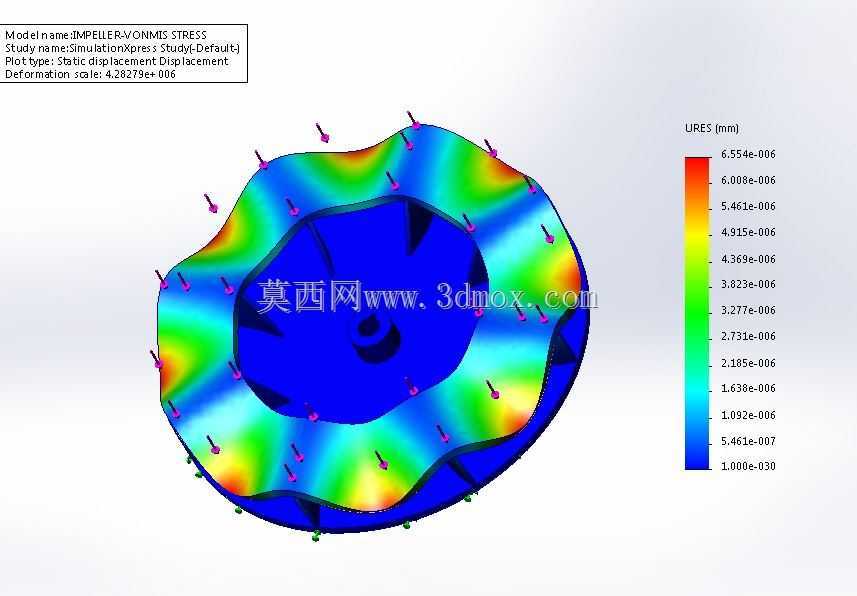

　　这类叶轮结构广泛应用在离心式流体输送设备中，覆盖工业通风、流体增压、物料气力输送等多个工程场景，作为设备核心的做功部件，其结构合理性直接决定整套设备的运行效率、振动水平与服役寿命。从结构设计逻辑来看，该叶轮采用后向式叶片布局，轮盘与中心轮毂采用一体化衔接结构，中心位置设置的轴孔用于和动力输出轴完成配合传递扭矩，轴孔周边预留的定位结构可避免运行过程中叶轮与轴出现相对滑移，保证扭矩传递的稳定性。叶片沿轮盘周向均匀排布，相邻叶片之间形成连续的流道，当叶轮随轴高速旋转时，进入流道的介质会在叶片的推动下获得动能与压力能，最终沿叶轮径向甩出，完成能量的转换过程。从有限元应力分析的云图结果可以观察到，

　　叶轮运行过程中的应力集中区域主要分布在叶片与轮盘的衔接位置，以及叶片外缘的受力边缘，这一区域在高速旋转时同时承受离心力载荷与介质的冲刷作用力，设计过程中在这些衔接位置做了圆弧过渡处理，避免直角结构带来的应力突变，降低长期运行下出现疲劳裂纹的风险。轮盘中心区域的应力水平整体较低，这部分结构主要承担扭矩传递与轮毂支撑的作用，足够的结构厚度可以保证轴系配合的刚性，避免高速旋转时叶轮出现端面跳动超差的问题。在安装边界层面，该叶轮的轴向安装尺寸以轮毂端面为定位基准，安装时需保证轮毂端面与动力轴的轴肩完全贴合，径向配合公差需满足旋转部件的配合要求，避免过盈量过大导致装配后轮毂内应力过高，或是间隙过大导致运行时出现偏心振动。

　　叶轮的外缘直径需匹配配套设备的蜗壳内腔尺寸，保证叶轮旋转时与蜗壳内壁之间预留合理的间隙，既避免间隙过大导致介质回流降低效率，也防止间隙过小出现运行剐蹭的问题。叶片的型线设计经过流场仿真优化，在保证介质获得足够升压能力的前提下，尽可能降低介质在流道内的流动损失，同时叶片的倾斜角度经过反复校核，可有效降低运行过程中的气动噪声，减少设备运行时的噪音污染。从结构强度设计角度，该叶轮的应力分布结果显示最大应力值远低于所选材料的屈服强度，在额定转速下运行时具备足够的安全裕度，可满足长期连续运行的强度要求。叶片边缘的受力点经过局部加厚处理，可抵御介质中少量固体颗粒的冲刷磨损，延长叶轮在含尘介质输送场景下的使用寿命。轮盘背面的结构做了轻量化处理，

　　在不影响整体结构刚性的前提下去除了非受力区域的多余材料，降低叶轮自身的转动惯量，减少设备启动过程中的动力负载，同时也能降低轴承部位的径向载荷，延长轴承的服役周期。在实际选型应用中，这类叶轮可适配不同功率等级的驱动电机，根据输送介质的特性差异，可选择对应耐磨、耐腐蚀的材料进行加工，应用在除尘风机、增压泵、气力输送设备等不同的工业设备中，替换时只需核对中心轴孔尺寸、键槽规格、叶轮总外径与安装位的轴向尺寸，即可完成与原有设备的适配，无需对设备的其他结构进行改动。
