轮式移动线缆收放作业设备结构设计

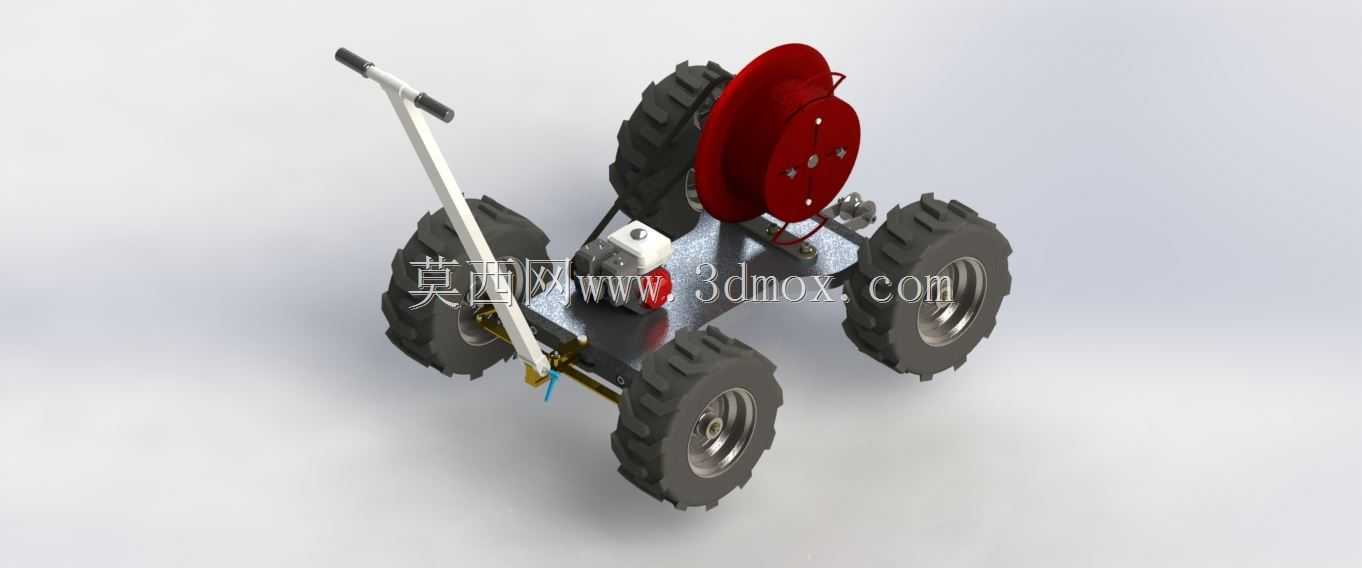

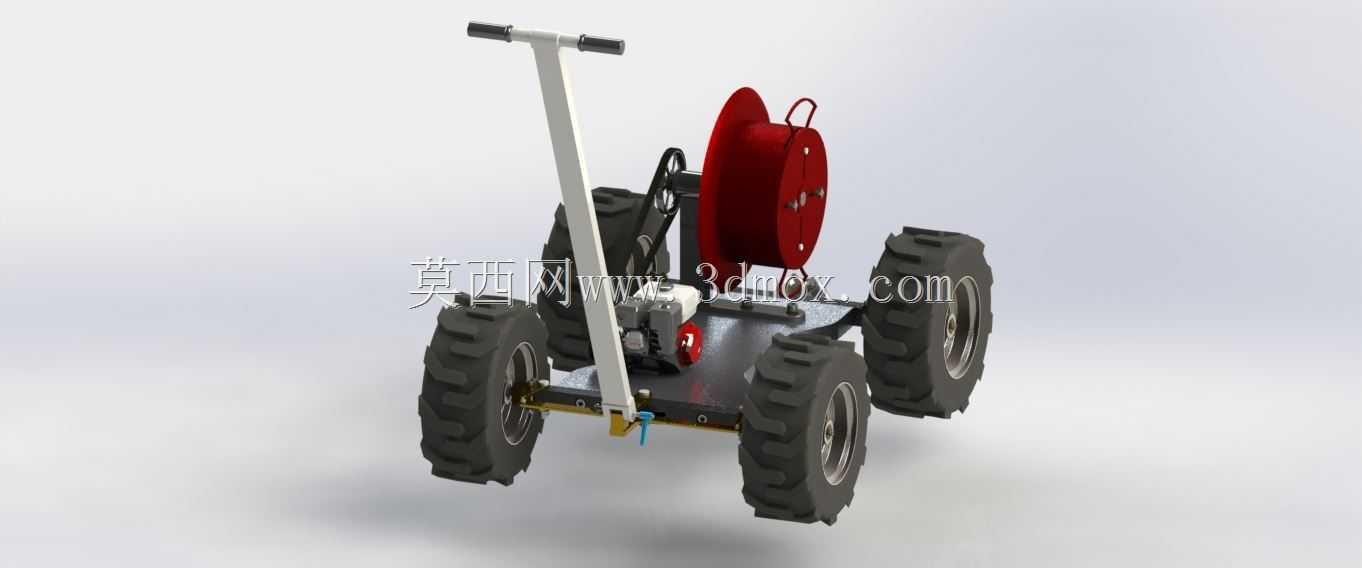

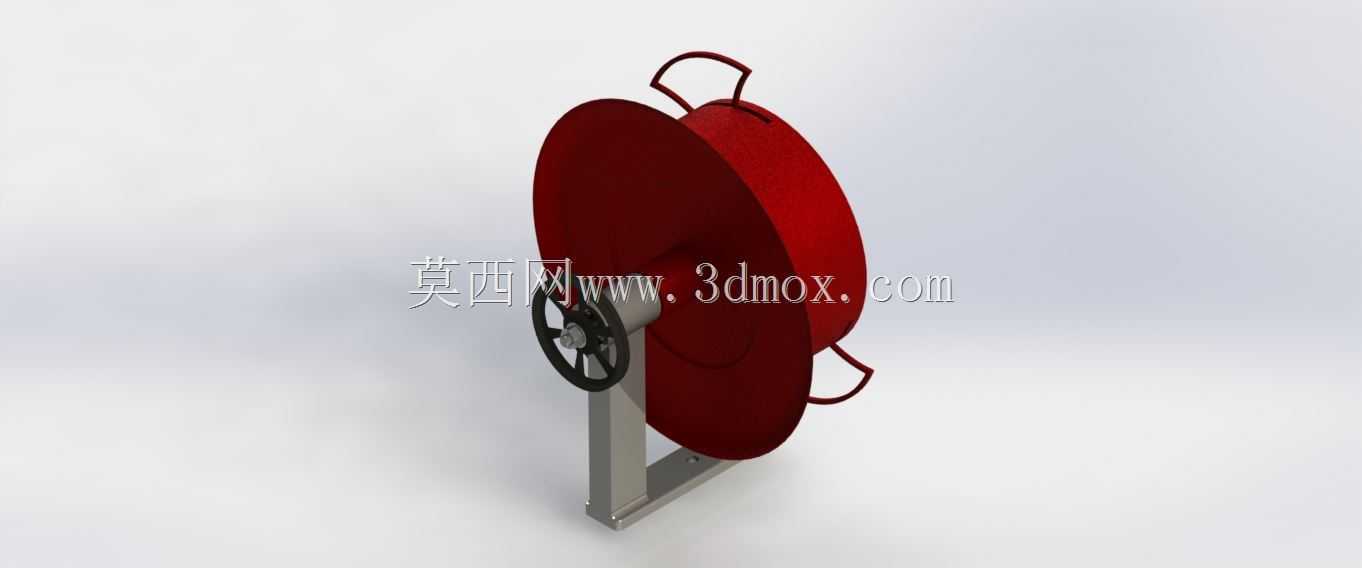

　　这款轮式线缆收放设备，主要面向户外工程作业场景下的线缆、绳索类物料转运与收放需求，在电力施工临时线缆铺设、通信线路抢修、户外场地临时布线、农用绳索收卷这类需要频繁移动作业点位的场景中，能大幅降低人工拖拽线盘的劳动强度。区别于固定式绕线设备，它采用四轮行走底盘结构，大尺寸深花纹越野轮胎能适配砂石地、泥土地、不平整硬化路面等多种户外作业地形，手推式操纵杆设置在底盘前部，操纵杆高度匹配成年人立姿操作的人机工程尺寸，作业人员无需弯腰即可掌控行进方向，转向结构直接与前轮组联动，小范围作业点位转移时无需额外吊装转运，单人即可推动设备完成转场。设备核心的绕线承载部分设置在底盘中后部，立式线盘支架采用快拆式锁紧结构，可适配不同幅宽、

　　不同轴径的标准工业线盘，线盘转轴处设置有阻尼调节结构，放线时可根据线缆拖拽速度调整阻尼大小，避免线盘惯性转动导致线缆松脱乱线，收线时线盘转轴通过链传动结构与底盘上的动力单元连接，动力输出转速经过减速机构匹配，收线速度稳定在0.3-0.8m/s区间，不会因为收线过快导致线缆拉扯损伤外层绝缘层。底盘框架采用矩形钢管焊接成型，框架上预留了多个标准安装孔位，可根据作业需求加装线缆导向轮、剪线工具挂载架、线缆端头固定卡扣等附属配件，框架底部的动力单元采用卧式安装布局，重心控制在底盘整体高度的三分之一以下，即使在坡度不超过15度的斜坡上作业也不会发生侧翻。线盘两侧设置有可调节的挡线杆，挡线杆间距可根据线盘宽度手动调整，

　　收线过程中能引导线缆整齐排布在线盘上，避免线缆局部堆叠导致线盘容线量下降。设备的行走轮采用宽基橡胶轮胎，轮组轴承选用密封式深沟球轴承，户外作业时可阻挡泥沙进入轴承内部，降低日常维护频次，操纵杆末端设置有防滑橡胶握把，握把旁预留了刹车控制拨杆，行进过程中遇到突发情况可直接捏合拨杆锁止后轮，避免设备溜坡。在实际作业过程中，这类移动绕线设备相比传统的人工扛线盘作业，作业效率可提升60%以上，尤其是在长距离线缆铺设场景中，作业人员可一边推动设备沿铺设路径行进，一边拖拽线缆完成铺设，无需反复往返搬运线盘；收线作业时，动力驱动的线盘可自动完成线缆收卷，作业人员仅需辅助引导线缆排布即可，单盘重量50kg以内的线缆收放作业仅需1人即可完成，

　　无需额外配合作业人员。设计过程中，整体结构优先考虑户外作业的可靠性，所有外露金属部件均做了防锈喷塑处理，传动链条外侧设置有可拆卸的防护盖板，避免作业过程中衣物、线缆剐蹭到传动部件引发安全隐患，线盘支架的锁紧结构采用偏心凸轮式快拆设计，更换线盘时无需额外工具，扳动锁紧手柄即可完成线盘的拆卸与安装，单盘更换时间可控制在1分钟以内。设备的整体外廓尺寸控制在长度1200mm、宽度800mm、高度1100mm范围内，可顺利通过常规宽度的施工便道、小区单元门、厂区通道等狭窄区域，底盘最小离地间隙为120mm，可越过高度不超过80mm的路面障碍物，不会因为路面凸起剐蹭底盘框架。底盘后部预留有牵引挂点，长距离转场时可通过挂点连接到小型工程车辆尾部牵引行进，无需人力长距离推送。线盘的额定承载重量为80kg，可满足常规10平方毫米电力线缆200米长度、6mm直径尼龙绳索1000米长度的收放需求，适配绝大多数户外中小型作业的线缆、绳索收放要求。
