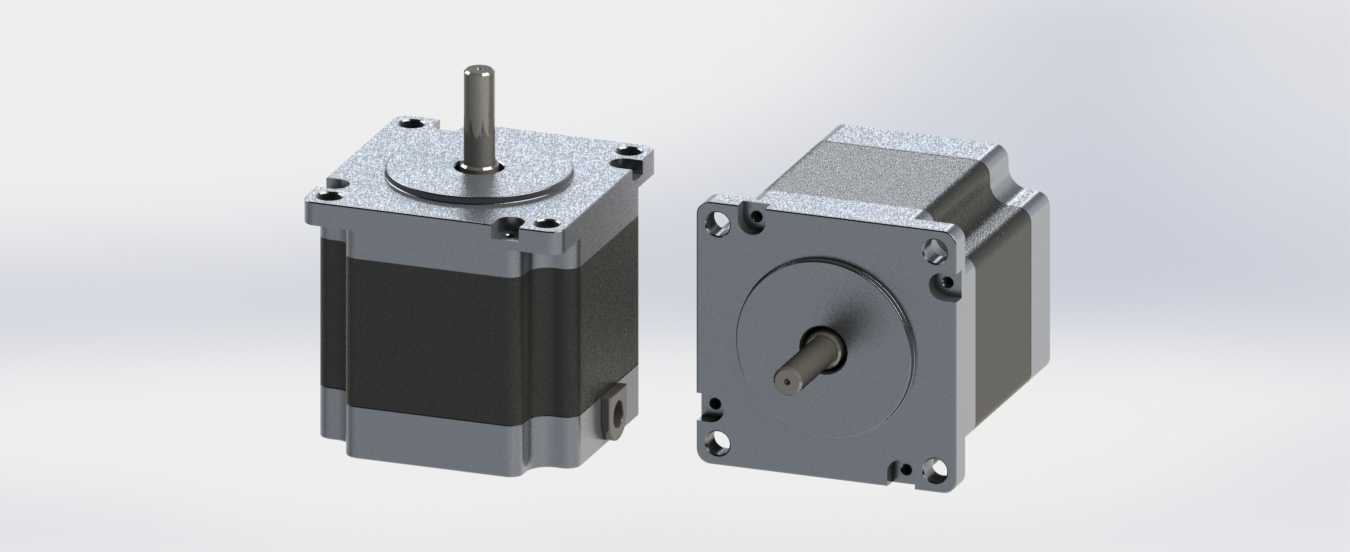

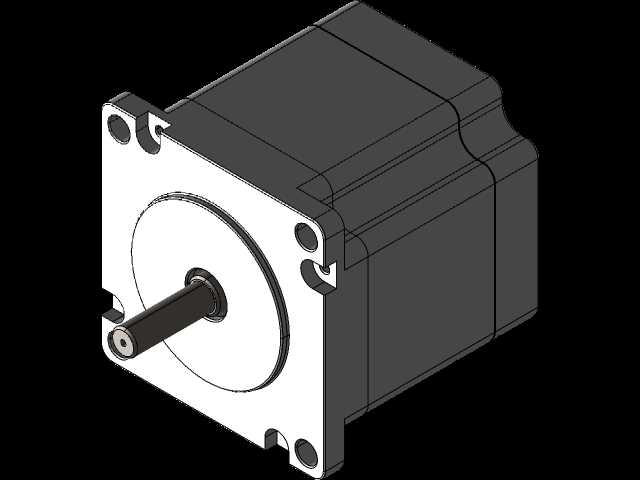

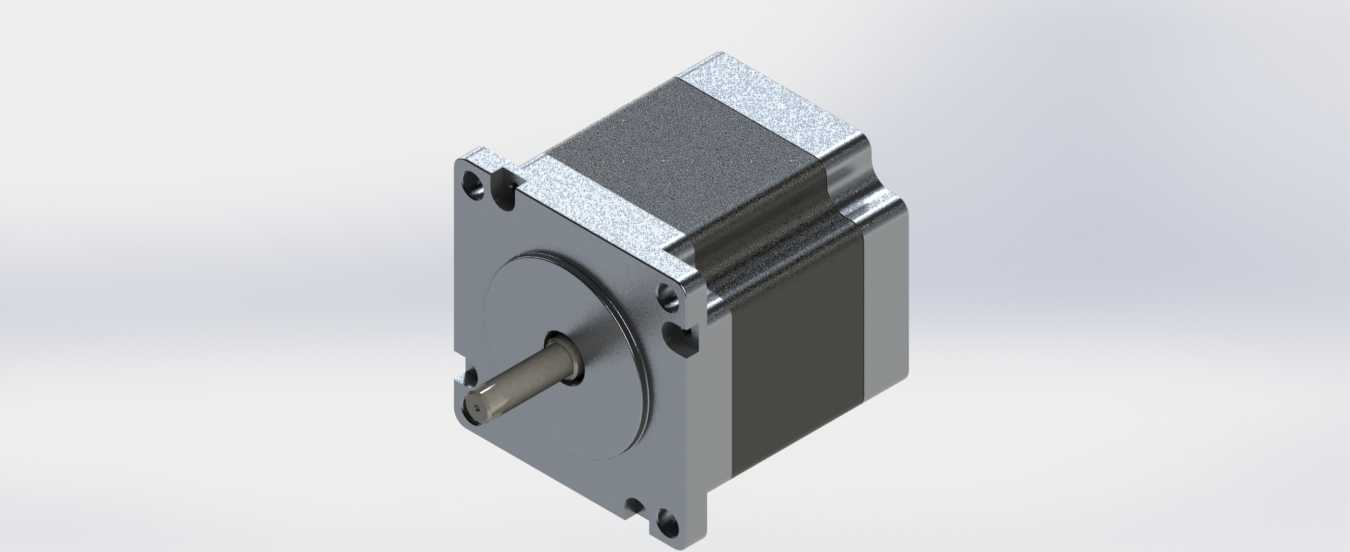

NEMA23规格步进电机高精度三维结构

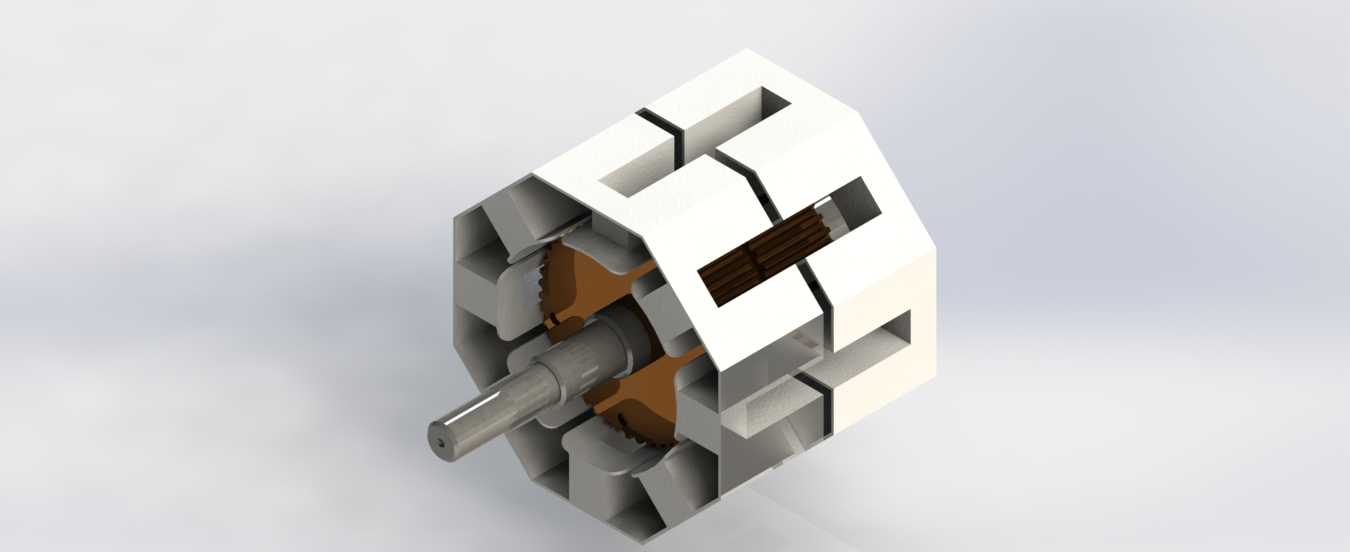

这款NEMA23规格步进电机，是工业自动化传动场景中应用极为广泛的动力执行元件，常见于中小型数控设备、3D打印成型设备、自动化点胶工位、小型物料输送模组、纺织机械走料机构、电子元件贴装辅助轴等需要精准开环位置控制的场景中，能够在不搭配额外位置反馈装置的前提下，实现固定步距角的精准角位移输出，为设备的点位运动提供稳定可靠的动力支撑。从实际用途来看，该类步进电机可直接将电脉冲信号转化为对应角度的机械转动，搭配对应导程的丝杠、同步带等传动副后，可将转动转化为精准的直线位移，满足设备工位切换、物料推送、刀具进给等多种动作的动力需求，相较于同扭矩的伺服动力单元，它具备控制逻辑简单、成本可控、低速扭矩充足、静止状态自带锁止力矩的优势，非常适合对成本敏感、定位精度要求在丝级到十丝级区间的通用自动化场景。在功能特性上，该款电机采用两相混合式结构设计，运行时步距角均匀，低速运行抖动控制表现优异，输出扭矩随转速上升的衰减曲线平缓，能够覆盖多数中小型自动化设备的常用转速区间；机身采用叠片定子搭配高性能永磁转子的结构，有效降低了运行时的铁损与涡流损耗，长时间连续运行时温升控制在合理区间，可适配工业场景下长时间连续作业的需求；机身外壳做了氧化防锈处理，能够适配车间内多粉尘、轻度油污的常规作业环境，输出轴采用标准金属轴材，表面做了防锈硬化处理，可通过联轴器、同步轮等标准连接件与后续传动结构快速对接。从设计思路来看，这款电机的三维结构完全遵循NEMA23的安装规范进行还原，设计时优先考虑了安装的通用性与互换性，所有安装孔位、轴伸长度、轴径尺寸、机身定位止口都严格对应行业通用标准，确保设计完成后可直接替换同规格的市售标准产品，无需额外修改设备的安装结构；结构建模时完整还原了电机的端盖固定螺丝、机身叠片分层特征、尾部出线结构、前端轴伸台阶等细节，既可以用于设备整体装配时的干涉检查，也可以用于安装工位的结构适配验证，帮助设计人员在方案阶段就完成电机与周边结构的间隙确认，避免后续实物装配时出现结构干涉、安装空间不足的问题。在外形尺寸与安装边界上，该电机的安装面板为标准2.3×2.3英寸，换算为公制尺寸为58.4mm×58.4mm的正方形安装面，四个安装孔呈对称分布在面板四角，安装孔的孔距、孔径都符合行业通用安装规范，前端的定位止口尺寸与同规格标准电机完全一致，可直接卡入设备安装板的对应定位孔中完成径向定位；不同机身长度的对应型号可输出不同的额定扭矩，设计人员可根据设备实际需要的负载扭矩、安装空间深度选择对应长度的型号，建模时预留了足够的安全间隙，确保电机安装后与周边的走线槽、传动部件、防护外壳之间不会产生摩擦干涉，同时也为电机运行时的散热预留了足够的空气流通空间，保障长时间运行的稳定性。
