带辐条镂空结构金属滚轮结构设计

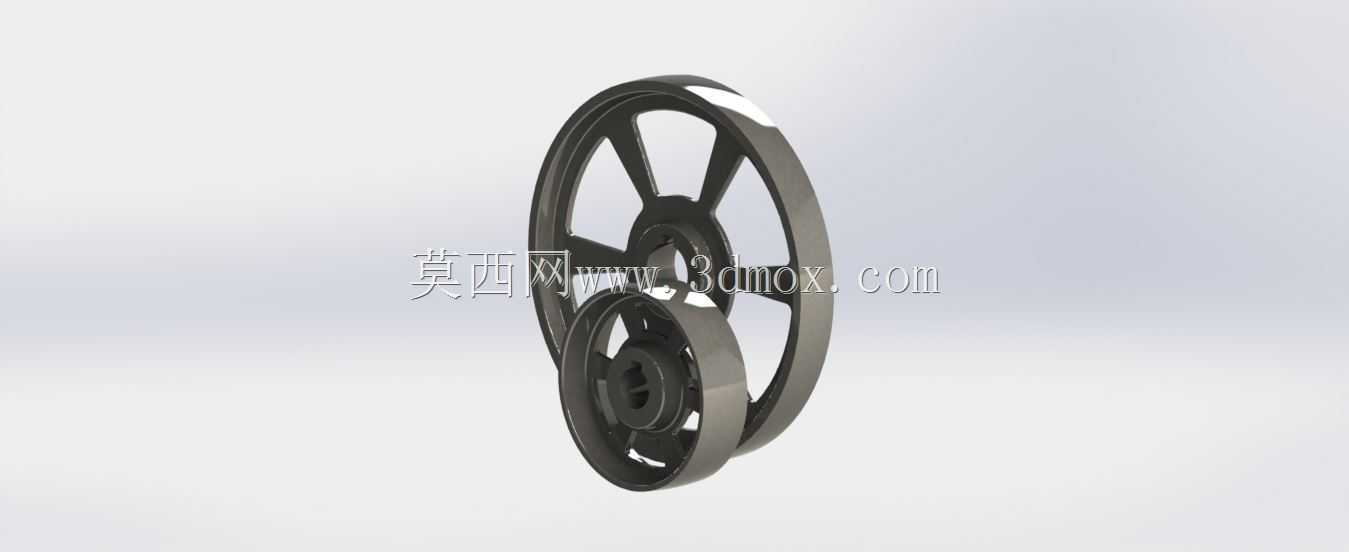

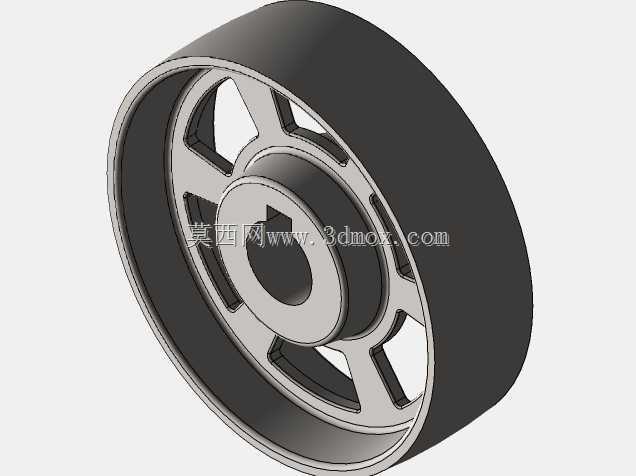

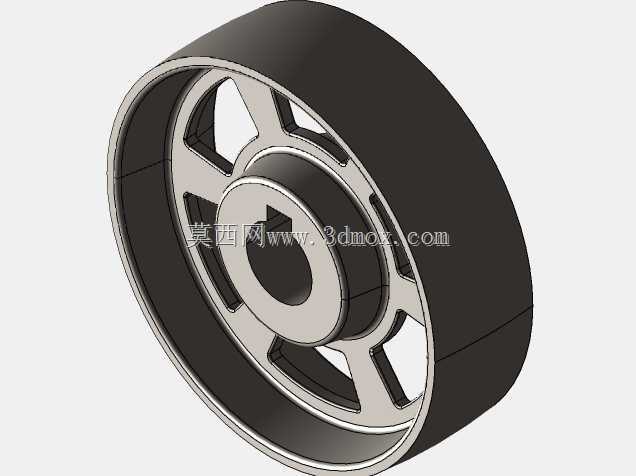

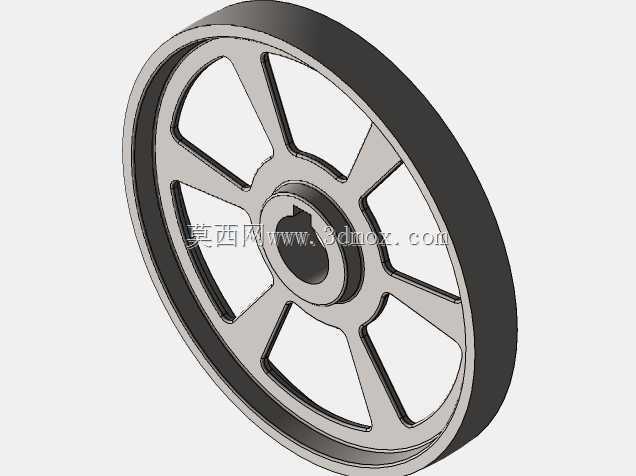

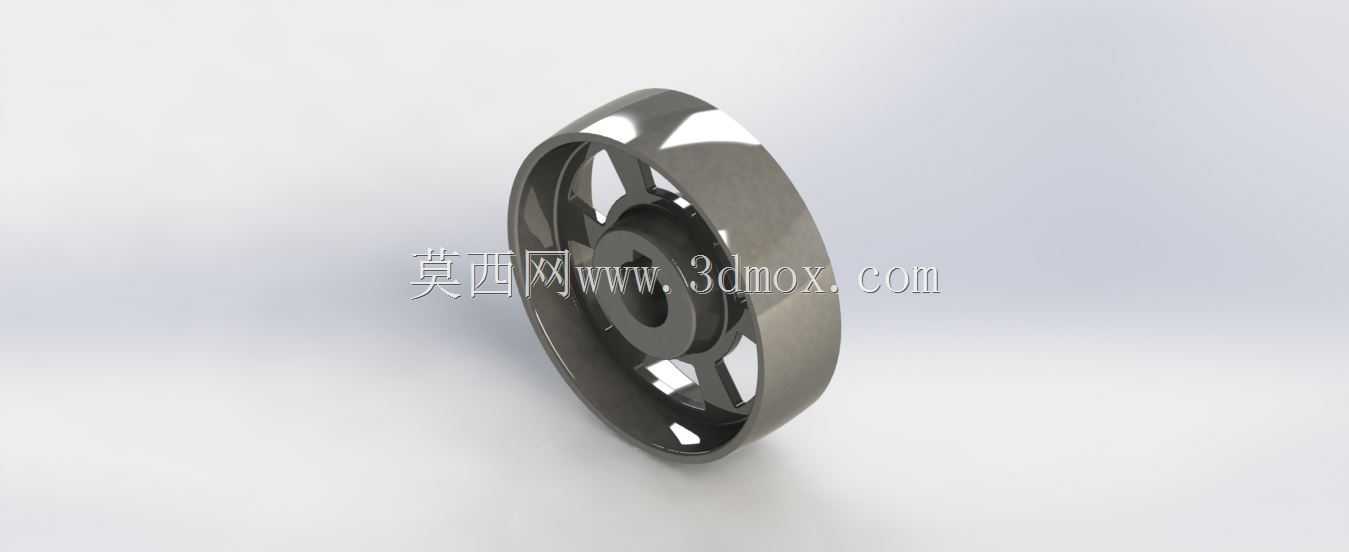

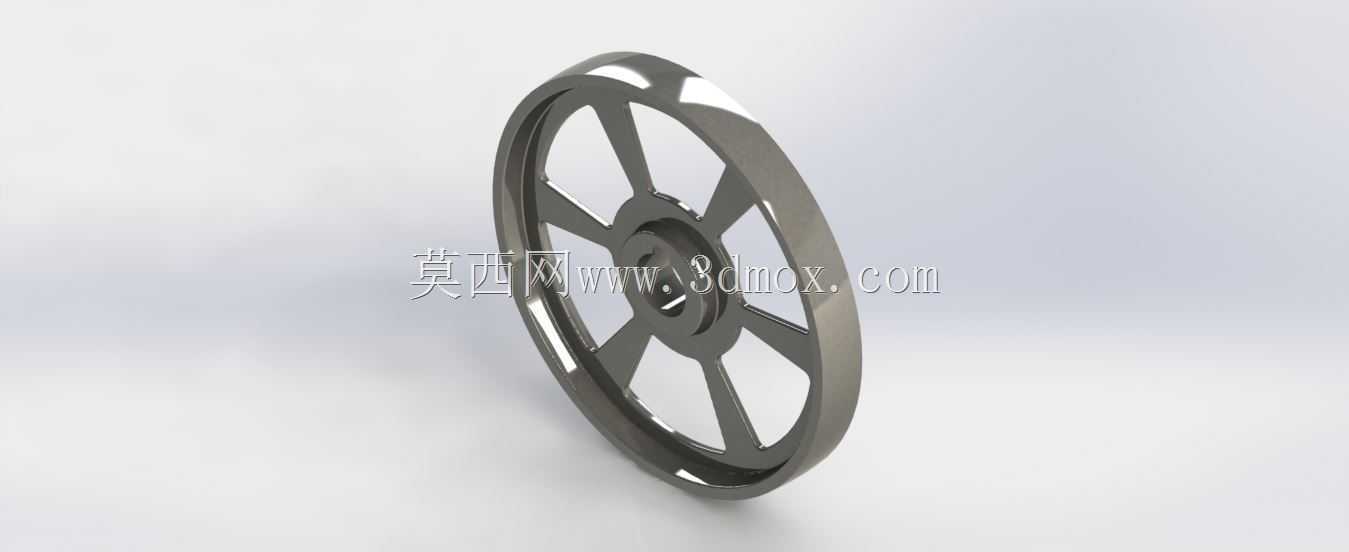

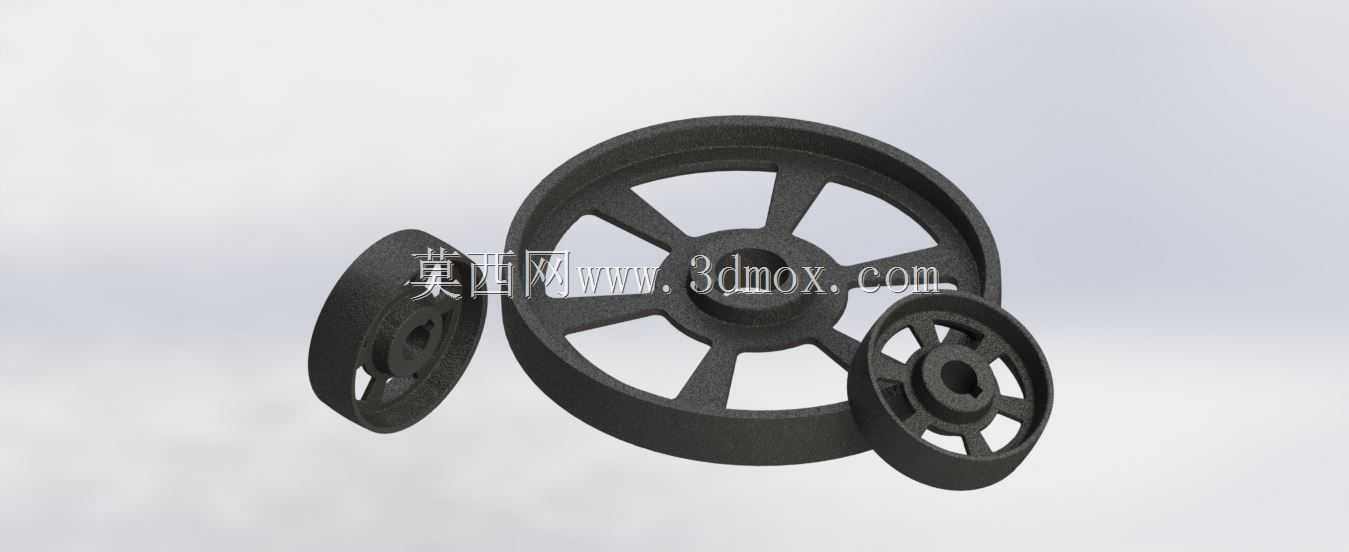

　　该轮体结构常见于轻载输送线、小型传动机构以及部分工装滑动导向场景，作为从动承载部件使用，其核心作用是在支撑上部载荷的同时，通过外圈圆柱面与配套轨道或接触面的滚动配合，降低设备运行过程中的摩擦阻力，减少动力损耗。从结构设计来看，轮体采用外圈厚壁轮缘、中部镂空辐条、中心轮毂的三段式布局，轮缘部分做了等厚圆柱面设计，表面粗糙度控制在适合滚动接触的区间，既保证与接触面的贴合度，又避免因表面过于粗糙带来的运行异响与磨损加快问题；中部辐条采用对称镂空设计，在保证轮体整体径向、轴向结构强度的前提下，大幅削减了轮体自身重量，降低转动惯量，使得设备启动、换向过程中的惯性冲击更小，运行更平稳，同时镂空结构也便于日常运维中清理附着在轮体上的粉尘、碎屑，

　　避免异物卡滞影响转动。中心轮毂部分设置了与转轴配合的安装孔，孔位与辐条的受力筋做了平滑过渡处理，避免应力集中导致的轮毂开裂问题，轮毂端面预留了轴向定位的台阶面，可与轴用挡圈、锁紧螺母配合实现轮体的轴向固定，防止运行过程中轮体窜动。从安装边界来看，轮体的轴向宽度、外圈直径、中心安装孔直径均遵循通用轻载滚轮的尺寸适配逻辑，可直接替换同规格的标准从动滚轮，无需对配套安装支架、转轴做额外改造；轮缘的径向跳动公差控制在合理范围内，保证高速转动时不会出现偏摆，减少配套轴承的额外径向载荷，延长轴承使用寿命。在实际应用场景中，这类镂空结构的金属滚轮相比实心轮体，自重降低近四成，在长距离输送线的多轮排布场景下，能有效降低整套输送机构的自重负载，

　　减少支撑框架的结构承重压力；同时金属材质的轮体相比工程塑料滚轮，耐温范围更广，在存在一定环境温度波动、或者有少量金属碎屑飞溅的车间场景下，不会出现轮体变形、碎裂的问题，使用寿命更长。设计过程中，辐条的数量、宽度以及与轮缘、轮毂的过渡圆角都经过受力校核，在额定载荷下，轮体的径向变形量控制在允许范围内，不会出现轮缘失圆导致的滚动卡滞；轮体的边角位置均做了倒角处理，既避免安装过程中锐边划伤操作人员，也防止轮体与支架侧板发生剐蹭。在装配逻辑上，中心轮毂的安装孔可根据实际需求选配不同内径的衬套，适配不同直径的安装转轴，适配性更强，能覆盖更多轻载传动、导向的使用场景，比如小型物料推车的从动轮、自动化设备的滑动导向轮、轻型输送带的托辊轮等场景都可适用。
