高精度圆锥滚子轴承结构设计展示

　　在各类重载传动场景中，圆锥滚子轴承始终是承担复合载荷的核心支承元件，从商用车的驱动桥主减速器、机床主轴的前端支承，到冶金设备的轧辊辊颈、工程机械的行走机构铰接点，这类轴承的适配场景覆盖了绝大多数需要同时承受径向载荷与单向轴向载荷的传动部位。不同于深沟球轴承仅能适配较小轴向力的工况，圆锥滚子轴承的滚动体采用截锥形设计，滚动体与滚道的接触线存在固定锥角，可将作用在轴上的复合载荷分解为径向分力与轴向分力，通过内圈、外圈、滚动体、保持架的配合实现载荷的均匀传递，在存在安装不对中量、轴系挠曲变形的工况下仍能保持稳定的运转精度。

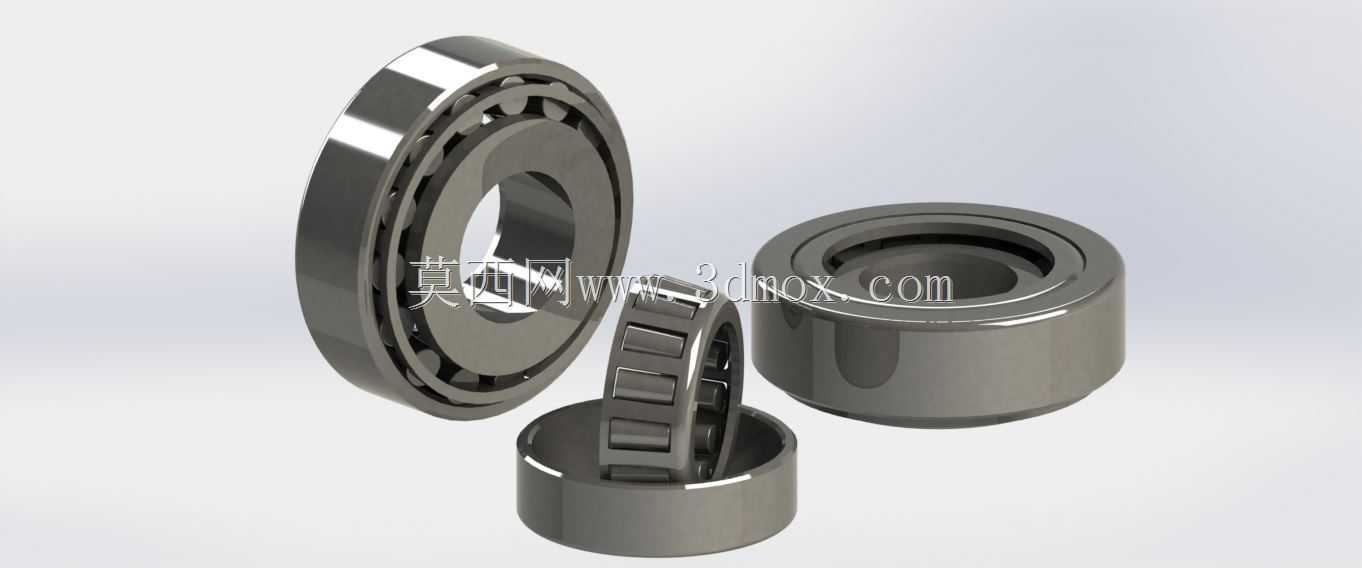

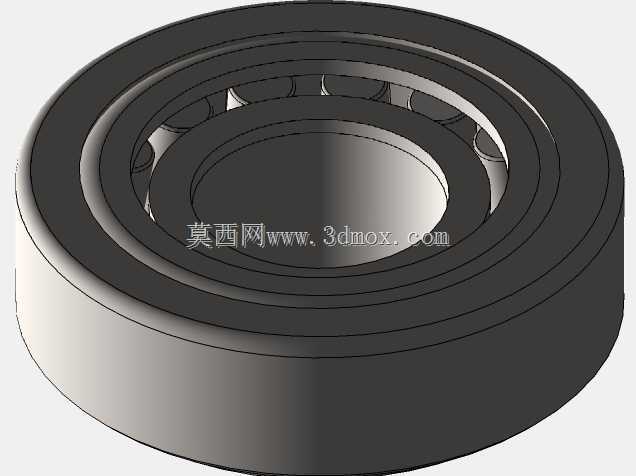

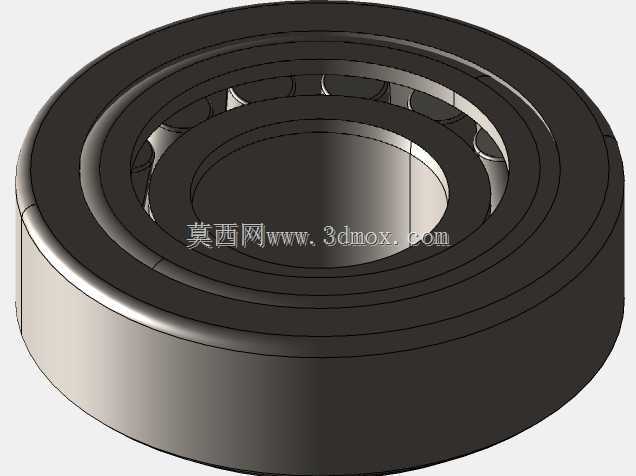

　　从结构设计逻辑来看，这类轴承采用分离式装配思路，内圈与滚子、保持架组成的内组件可以和外圈单独拆分，现场安装时可分别调整内圈与轴的配合过盈量、外圈与轴承座孔的配合间隙，也能通过成对安装的方式（背对背、面对面、串联）适配不同方向的轴向载荷需求，比如机床主轴常用的背对背安装方式，可通过两个轴承的锥角反向布置，提升轴系的整体支承刚度，抵消切削过程中产生的双向轴向力。设计过程中需要重点关注接触角的匹配，接触角越大，轴承能承受的轴向载荷上限越高，但对应的径向承载能力会相应下降，针对不同的工况载荷谱，需要调整滚动体的锥度、滚道的曲率半径，避免滚动体与滚道边缘出现应力集中，导致早期点蚀失效。

　　外形尺寸与安装边界的匹配是这类轴承选型与建模的核心要点，轴承的内径需要与轴颈的配合公差匹配，通常采用k6、m6级别的过渡配合，保证运转过程中内圈不会与轴发生相对滑动；外径与轴承座孔的配合多采用H7、J7级别的间隙或过渡配合，方便装配过程中的调整，同时补偿壳体受热产生的变形量。安装时需要预留合适的轴向游隙，游隙过小会导致轴承运转温升过高，润滑脂快速失效，游隙过大则会导致轴系跳动超差，传动精度下降，在三维建模过程中需要准确还原内圈大挡边、滚子大端面、外圈滚道的形位公差，尤其是内圈大挡边与滚子端面的接触区域，是承受轴向载荷的关键部位，建模时需要保证该部位的表面粗糙度与形位公差符合设计要求，避免运转过程中出现挡边磨损、滚子端面烧伤的问题。

　　实际应用中，这类轴承的润滑方式多采用脂润滑或者油浴润滑，在高速工况下会采用油气润滑的方式，通过持续的微量供油带走轴承运转产生的热量，同时在滚道表面形成稳定的油膜，降低滚动体与滚道之间的摩擦系数。保持架多采用冲压钢板或者铜合金车制结构，冲压保持架重量轻、成本低，适用于中等载荷的通用工况，铜合金保持架强度高、耐磨性好，多用于重载、冲击载荷较大的冶金、矿山设备场景。建模过程中需要还原保持架的兜孔间隙，保证滚动体在兜孔内可以灵活转动，同时不会出现过大的窜动量，避免高速运转时保持架与滚动体发生碰撞产生异响。

　　在设备检修过程中，这类分离式结构的轴承可以单独更换内组件或者外圈，降低维护成本，比如在商用车驱动桥的维护中，不需要将整个轴承从轴颈上拆下，仅需检查内圈滚道与滚子的磨损情况，若外圈滚道无损伤可继续使用，仅更换磨损的内组件即可。设计时还需要考虑轴承的密封结构，针对粉尘、泥水较多的工程机械场景，会在外圈外侧加装接触式橡胶密封圈，防止外界污染物进入滚道内部，同时避免内部润滑脂泄漏，延长轴承的维护周期。
