1/10模型车用双传感无刷电机结构

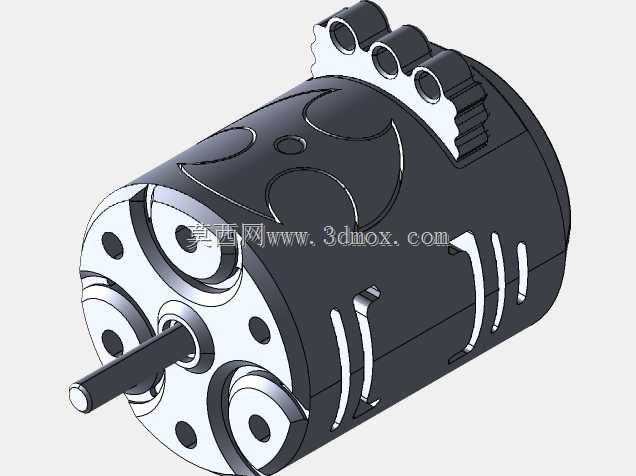

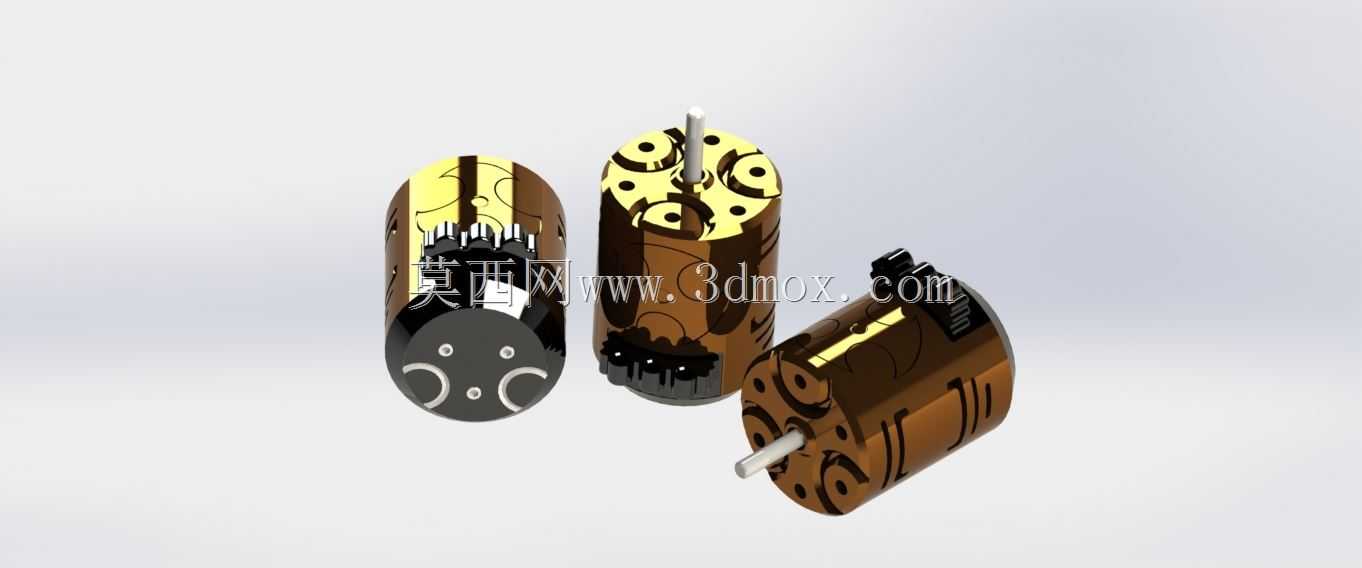

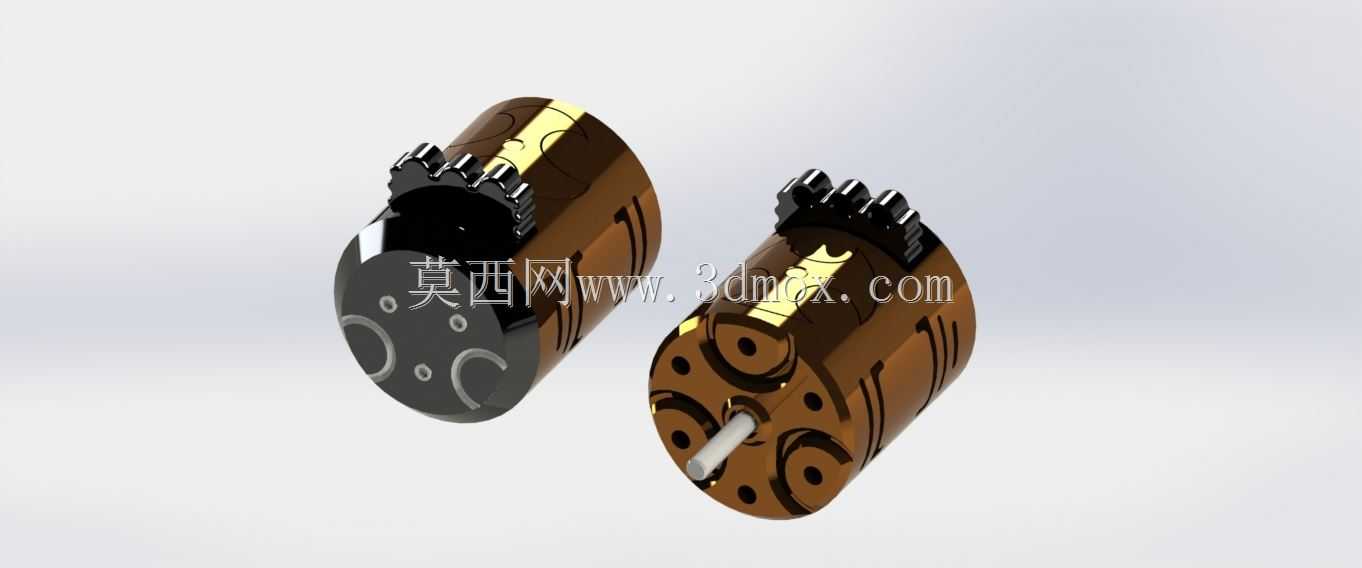

这款无刷动力部件主要面向1/10比例遥控模型车的动力升级与改装场景，可适配多种转向布局的车架安装需求，核心设计依托成熟的竞赛级无刷电机技术迭代而来，针对模型车高负荷、频繁启停、转速波动大的使用工况做了定向优化。结构设计上采用双传感器端口布局，端口自带防护端盖，可支持不同走线方向的传感器接线需求，适配不同车架的布线空间，避免走线干涉车架传动或悬挂部件，安装时可根据车架内部空间选择传感器出线方向，无需额外打磨车架结构即可完成装配。传感模块做了集成化设计，搭配双磁极传感识别方案，可在全转速区间提供精准的转子位置反馈，匹配可编程电调时可实现更线性的动力输出，降低低速扭矩波动，提升竞赛场景下的操控细腻度，同时传感模块自带独立固定支架，可避免车辆碰撞、剧烈颠簸时传感部件移位导致的信号丢失，支架旁预留了传感器线缆的走线卡槽，可规整线缆走向，避免线缆卷入传动齿轮或被转动部件磨损。转子部分做了高精度动平衡校准，采用高磁导率定转子材料搭配低阻绕组，可降低高转速下的涡流损耗与振动，提升动力转换效率，转子配套专用安装工装结构，维护时可快速完成转子拆装与磁钢复位，无需额外定制专用工具即可完成电机重建。外壳部分做了通风结构优化，外壳表面的导流槽可在车辆行进时引导气流穿过电机内部，带走绕组与磁钢产生的热量，降低持续高负荷运转下的退磁风险，外壳采用高刚性阻燃材质，可抵御模型车行驶中卷起的碎石冲击，同时外壳的安装孔位兼容常规540级无刷电机的安装尺寸，可直接替换同规格原有刷或无刷电机，无需改动电机座的安装孔位。整体外径与长度控制在标准540电机的安装边界内，输出轴直径、轴伸长度与常规模型车电机齿的匹配尺寸一致，可直接适配市面主流模数的电机齿轮，输出轴端面做了定位平面，可避免电机齿锁紧后出现打滑空转的问题，端盖处的接线端子做了防呆设计，可避免接线时相序接反导致的电机反转问题。
