可调活动扳手结构三维建模设计

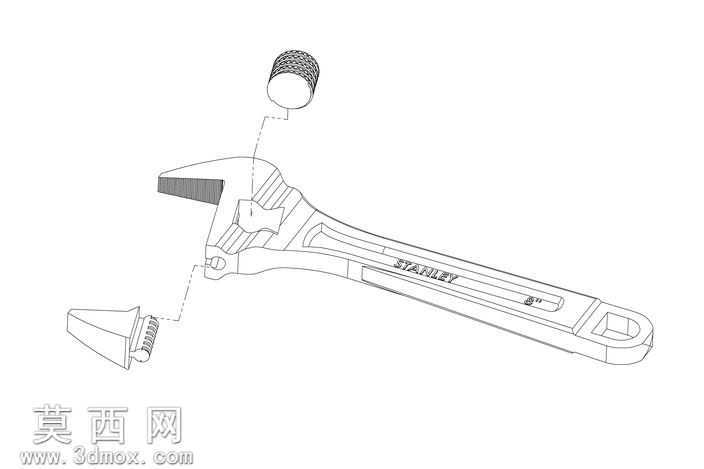

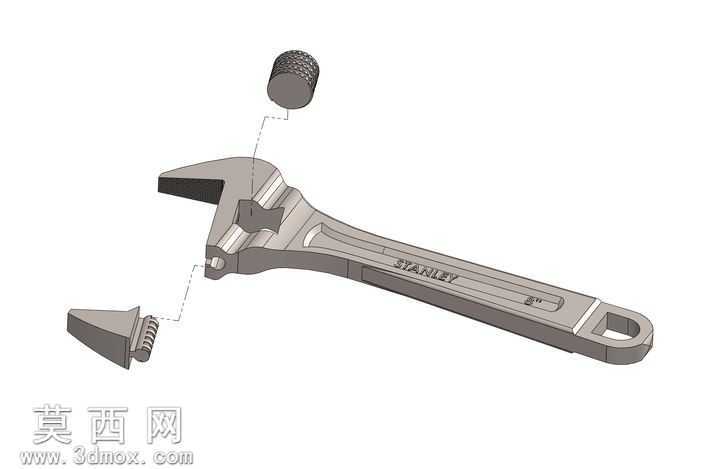

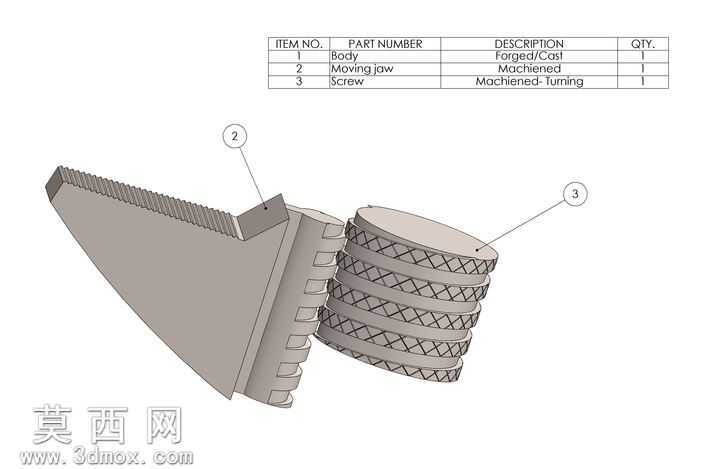

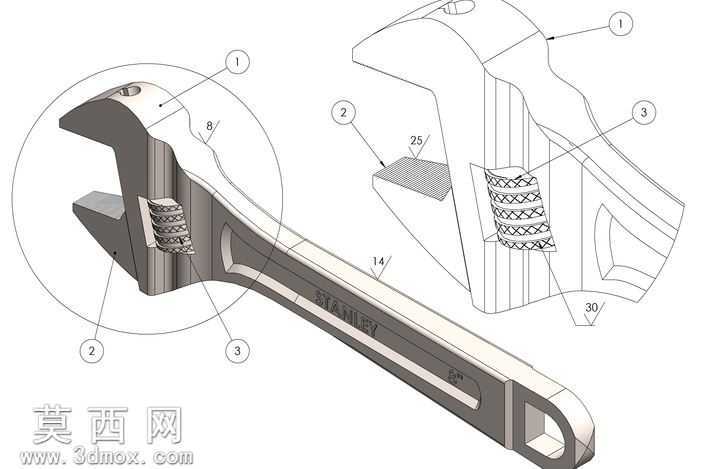

本作品为可调活动扳手的三维参数化建模成果，建模过程基于SolidWorks平台完成，整体严格遵循手动五金工具的实际尺寸比例与装配逻辑，完整还原了可调扳手的核心功能结构。建模阶段首先对扳手的三大核心组成部件进行独立参数化绘制：第一部分为固定钳身主体，建模时先绘制钳身的轮廓草图，通过拉伸凸台生成基体，再对钳口夹持面的齿形结构采用线性阵列特征完成等距锯齿的创建，保证齿形间距、齿深完全符合实际扳手的夹持咬合标准，同时对钳身与活动 jaw 配合的导轨槽进行精确的尺寸约束，确保活动钳身可沿槽体顺畅滑动无卡滞。第二部分为活动钳口，建模时重点处理与螺杆配合的螺纹孔结构，以及与固定钳身导轨匹配的滑动凸台，对活动钳口的夹持齿面做与固定钳身一致的齿形参数处理，保证两钳口闭合时齿面可完全对齐贴合。第三部分为调节螺杆，建模时先绘制螺杆的圆柱基体，通过螺旋线扫描切除生成传动螺纹，再对螺杆尾部的滚花防滑结构采用圆周阵列的网格纹理特征完成创建，还原真实扳手调节旋钮的防滑握持质感。装配阶段采用自下而上的装配逻辑，依次添加固定钳身、活动钳口、调节螺杆三个零件，通过重合、同轴心、距离等配合约束完成组装，同时添加螺旋传动的机械配合，实现旋转螺杆时活动钳口可沿导轨平稳开合的运动仿真效果。材质与渲染阶段，为钳身与活动钳口赋予锻钢材质，调整金属粗糙度参数体现锻造零件的哑光金属质感，为调节螺杆赋予机加工钢材质，适当提高反光度体现车削加工的表面光洁度，对滚花部位做纹理凹凸映射增强真实触感。设计过程中参考了市面常见可调扳手的尺寸规范，对各部件的壁厚、受力部位的圆角过渡做了优化处理，既保证模型外观与实物高度一致，也确保各零件无干涉、结构符合机械加工的工艺要求，完整呈现了可调扳手从零件建模到装配验证的全流程设计成果。
