三排柱式内齿回转支承轴承结构设计

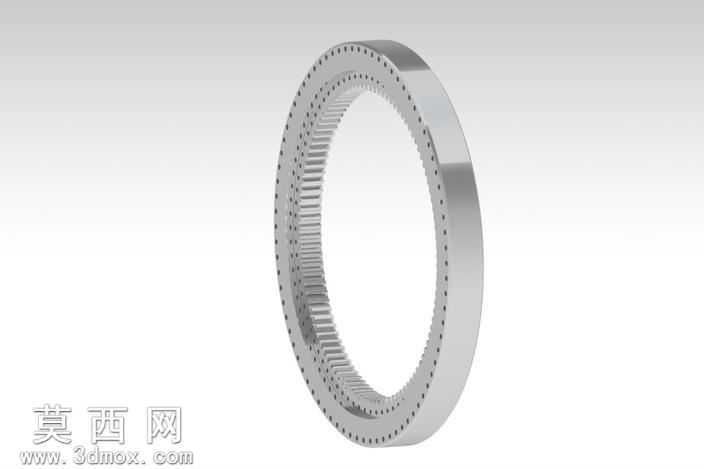

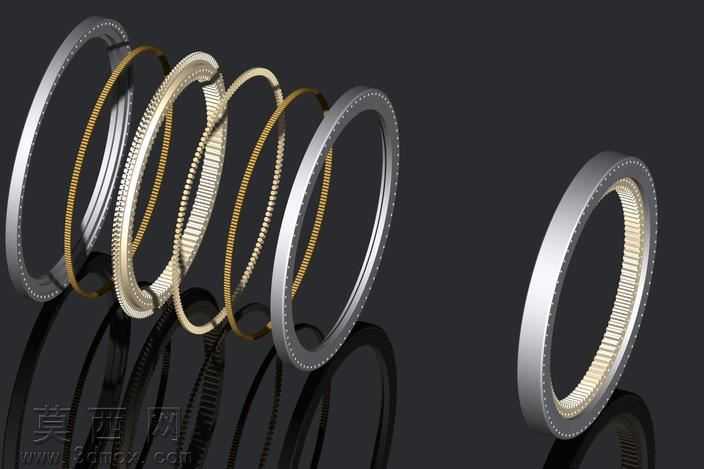

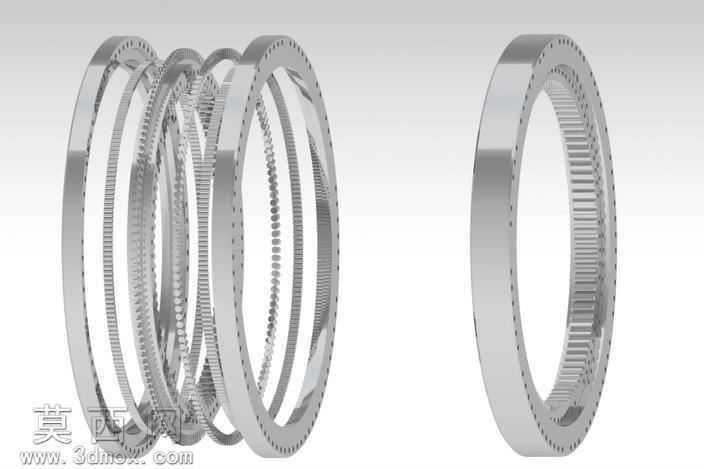

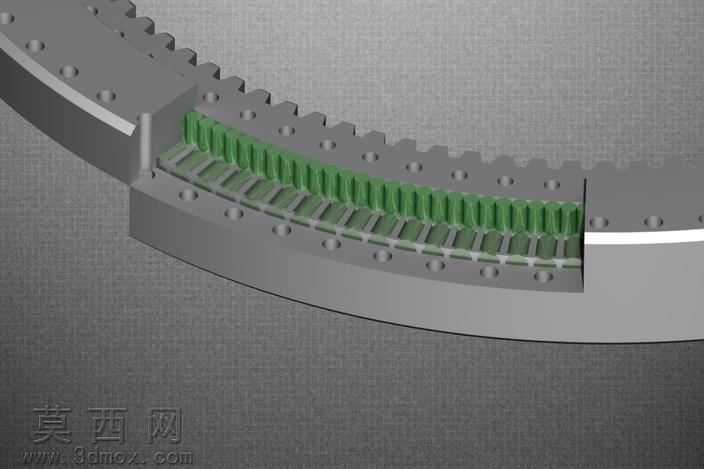

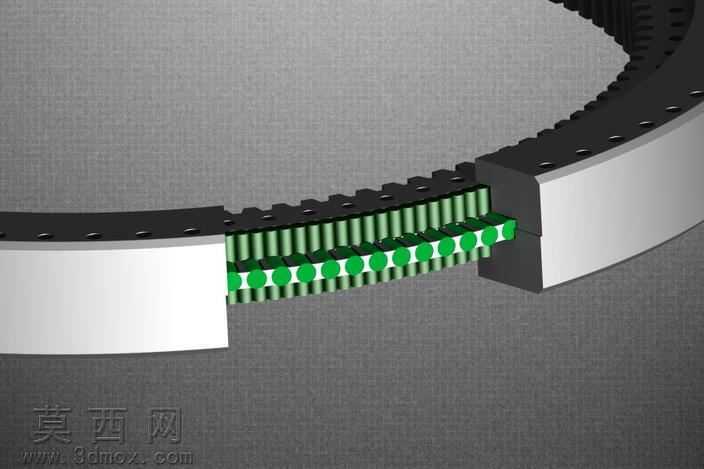

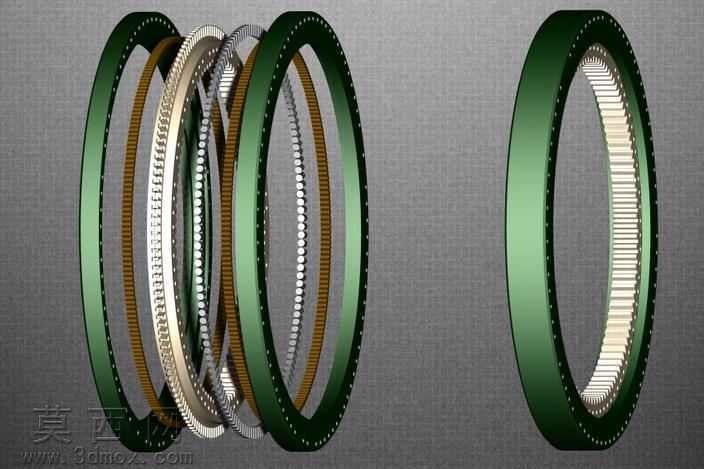

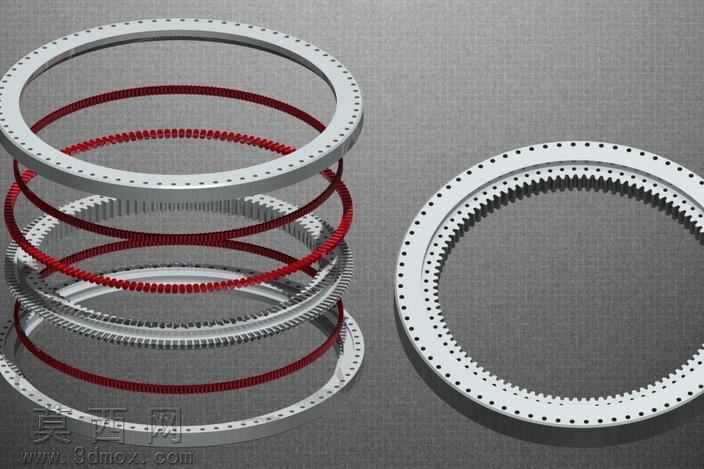

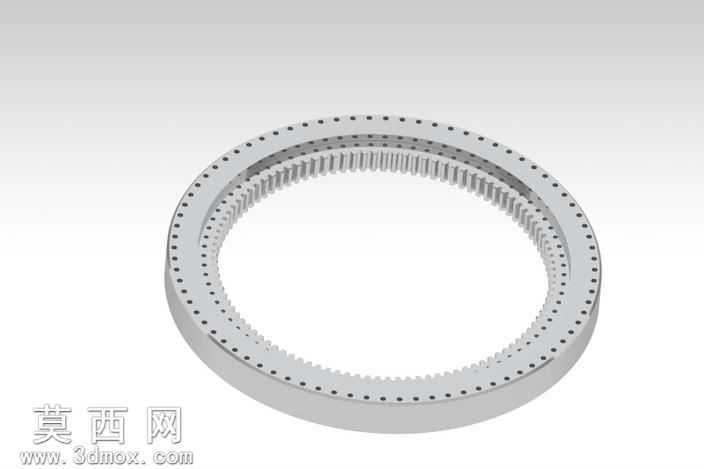

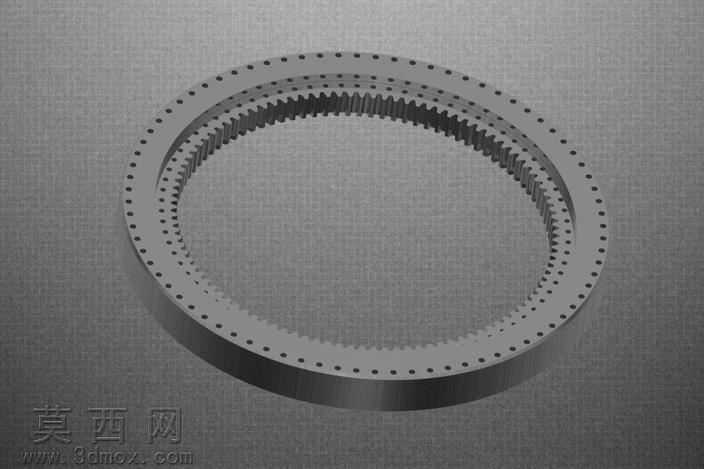

本模型为三排柱式内齿回转支承轴承，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循重型回转支承的工程设计规范，对各部件的配合尺寸、公差区间进行了精准定义，确保模型可直接对接后续工程校核与生产加工环节。模型整体采用爆炸视图与装配体双形式呈现，爆炸视图清晰拆解了内齿圈、三排滚动体、保持架、密封组件、上下连接座圈等全部核心部件，各零件的装配层级、配合关系一目了然，便于使用者快速理解该类轴承的内部构造逻辑。材质渲染阶段，针对不同部件的实际应用材质做了区分处理：金属座圈采用高铬合金钢材质，渲染时添加了细腻的金属磨砂质感与轻微的环境反射效果，还原重型轴承的金属厚重感；滚动体采用轴承钢材质，表面做高抛光镜面处理，体现滚动部件的高精度加工特性；密封件采用丁腈橡胶材质，渲染为哑光深黑色，与金属部件形成明确的材质区分；保持架采用铜合金材质，渲染为暖金色金属质感，清晰展现其分隔滚动体的结构作用。结构设计上，该回转支承采用三排滚柱组合承载结构，可同时承受轴向载荷、径向载荷与倾覆力矩，内齿圈集成于内座圈内壁，可直接与外部驱动小齿轮啮合实现回转传动，适配塔式起重机、挖掘机等重型工程机械的低速重载回转工况，设计时充分考虑了重载工况下的载荷分布均匀性，对滚道的曲率、滚柱的排布密度都做了优化，避免局部应力集中导致的部件过早损耗。整体模型结构完整，细节还原度高，各部件均可单独编辑导出，可用于机械结构教学、重型设备选型演示、虚拟装配仿真等多个场景。
