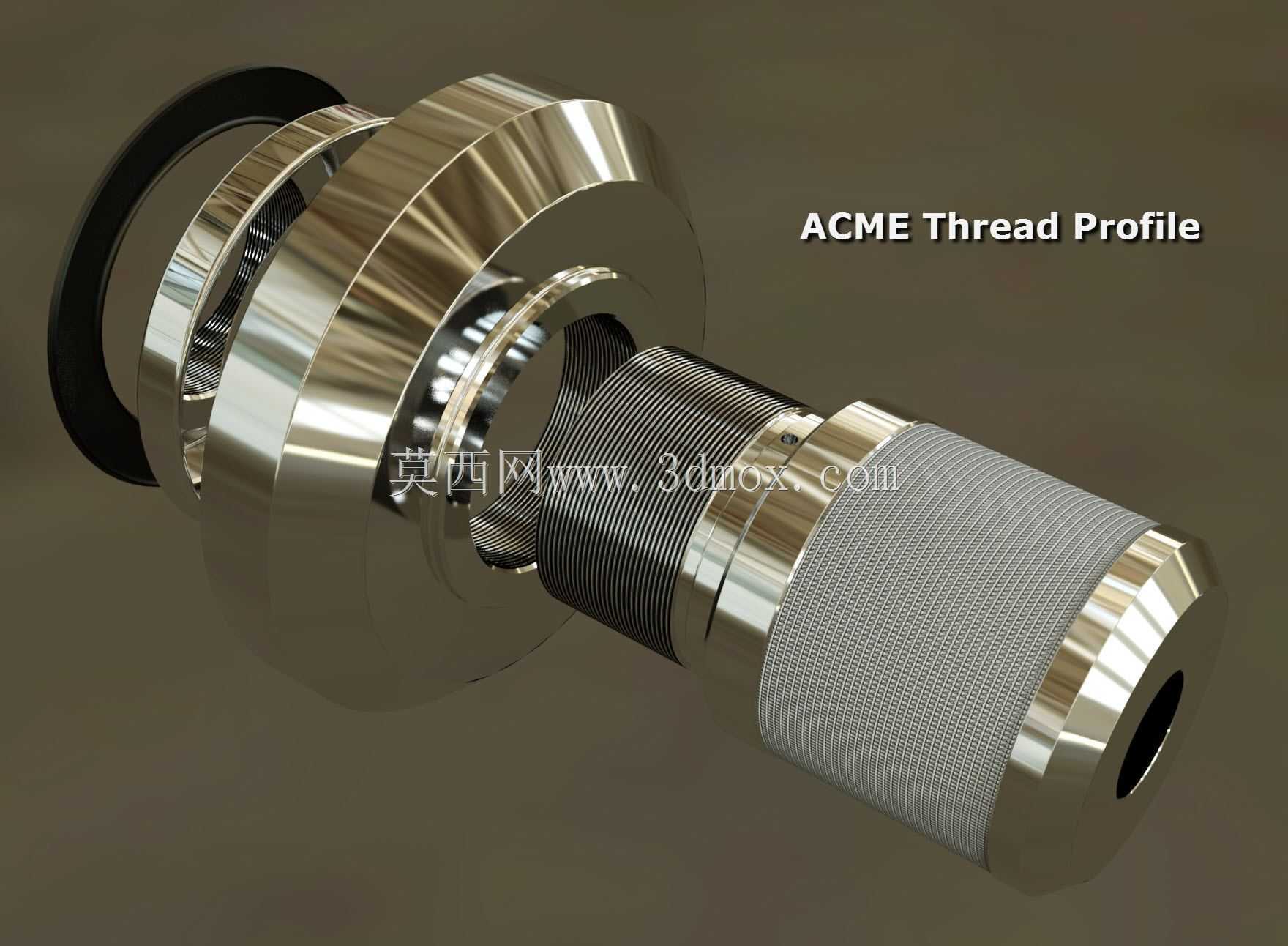

ACME梯形螺纹轮廓顶点纹理设计

　　在工业三维可视化与机械结构渲染工作中，螺纹类表面纹理的真实度一直是影响场景质感的核心细节，尤其是梯形传动螺纹这类常见于重载进给机构的结构，常规的通用螺纹贴图往往无法匹配其牙型特征，容易出现牙型倾斜、轮廓失真的问题，无法满足产品演示、装配动画、维修培训类可视化项目的精度要求。这套ACME梯形螺纹轮廓的顶点纹理设计，正是针对这一实际工程痛点开发，核心适配梯形螺纹的牙型轮廓特征，区别于普通三角紧固螺纹的纹理表现，能够精准还原梯形螺纹牙顶宽、牙侧角规整的结构特点。从实际应用场景来看，这类纹理可覆盖机床进给丝杠、重载升降机构传动螺杆、压力机调节螺杆、工装夹具顶紧螺杆等多种带梯形螺纹的零部件渲染需求，在产品宣传动画、虚拟装配仿真、

　　数字化样机展示项目中，无需针对每一根螺纹做逐牙实体建模，仅通过纹理映射即可实现接近实体建模的视觉效果，大幅降低大场景下的模型面数压力，提升实时渲染的运行流畅度。在功能特性设计上，这套纹理没有采用常规螺纹贴图自带倾斜角度的设计逻辑，而是以正截面顶点轮廓为基础做平面排布，使用时可根据不同螺纹的导程、公称直径参数，灵活调整纹理的缩放比例与旋转角度，适配任意螺距、任意长度的梯形螺纹表面，不管是小直径的夹具调节螺杆，还是大行程的机床传动丝杠，都能通过参数调整实现纹理与实际螺纹参数的匹配，不会出现常规螺纹贴图适配大导程螺纹时牙型错位、螺旋角失真的问题。纹理同时配套了对应的法线贴图与凹凸置换通道资源，

　　在离线渲染场景下可通过置换通道实现螺纹表面的细微凹凸起伏，还原金属螺纹加工后的刀纹质感与边缘倒角细节，在实时渲染场景下可通过法线贴图模拟光影下的牙型明暗变化，兼顾不同渲染管线的使用需求。从设计思路层面，这套纹理的开发完全围绕工程实际的螺纹参数逻辑展开，ACME梯形螺纹本身的牙型角为29度，牙顶与牙底存在等宽的平面特征，纹理绘制时刻意保留了这一轮廓特点，没有做过度的艺术化修饰，确保映射到圆柱面之后，牙型的比例关系符合机械设计手册中规定的梯形螺纹参数规范，不会出现视觉上的牙型失真。在安装边界与适配性上，纹理采用无缝平铺设计，横向与纵向的拼接边界做了羽化过渡处理，不管是整根螺杆的全表面覆盖，还是螺杆局部螺纹段的纹理映射，

　　都不会出现明显的拼接接缝；针对螺纹末端的收尾部分，可通过纹理坐标的渐变衰减，实现螺纹收尾处牙型逐渐变浅的真实效果，匹配实际车削加工螺纹时的退刀特征。在实际项目使用中，针对不同表面处理的螺纹零件，还可配合粗糙度贴图、金属度贴图调整纹理的表面质感，比如表面发蓝处理的调节螺杆、磨削加工的精密丝杠、镀锌处理的传动螺杆，都能通过材质参数的调整，搭配这套基础轮廓纹理实现差异化的表面效果，无需重复绘制基础螺纹轮廓。相较于实体建模的螺纹结构，这套顶点纹理方案在大装配场景下的优势尤为明显，比如整台机床的装配可视化项目中，往往存在数十根不同规格的梯形螺纹调节件、传动件，如果全部采用实体螺纹建模，整体模型面数会提升数倍，导致实时浏览卡顿、渲染耗时大幅增加，而采用这套纹理方案，仅需在基础圆柱模型上展开UV映射纹理，即可实现与实体螺纹接近的视觉效果，同时保留模型的轻量化特性，方便在不同的三维软件、渲染引擎之间导入导出，不会出现实体螺纹建模常见的破面、特征丢失问题。针对螺纹与螺母配合的部位，还可通过纹理坐标的偏移，模拟螺纹旋合过程中的牙型对位效果，在装配动画制作中无需做复杂的布尔运算或实体配合动画，仅通过纹理位移动画即可实现螺纹旋进的视觉效果，大幅提升动画制作的效率。
