手动对夹式蝶阀三维结构设计模型

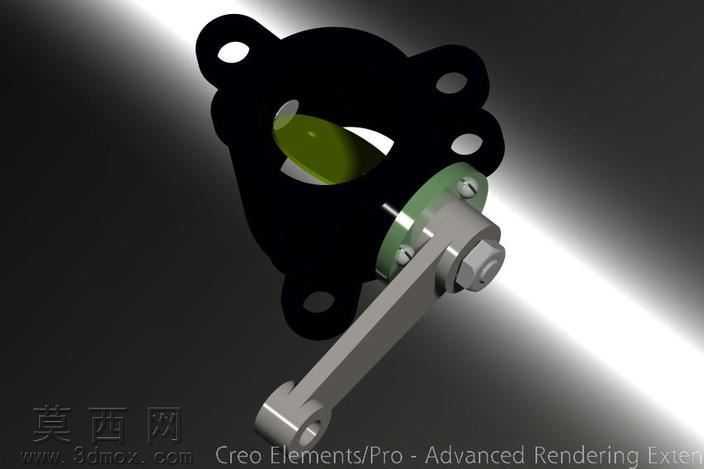

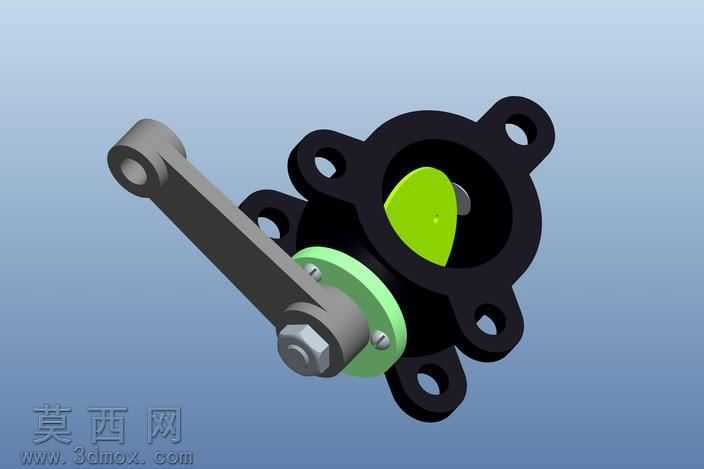

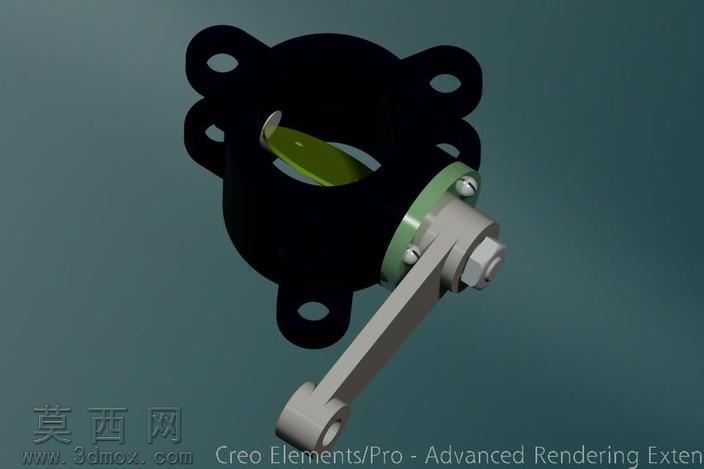

本模型为手动对夹式蝶阀的完整三维设计成果，建模过程严格遵循机械设计规范，先通过基准轴、基准面搭建装配定位框架，再逐一对各组成零件进行参数化建模。首先构建阀体主体，采用对夹式法兰连接结构，四个带安装孔的耳座沿阀体周向均匀分布，建模时精准控制孔位同轴度与端面平面度，阀体内部流道做圆弧过渡处理，避免流体流动时产生不必要的压损。其次建模蝶板密封结构，蝶板采用流线型弧面设计，边缘做密封贴合倒角处理，搭配软质密封衬圈，建模时预留合理的装配压缩量，保证阀门关闭状态下的密封性能。驱动部分的建模包含手柄、转轴、压盖、紧固螺栓等零件，手柄采用长力臂结构设计，末端做圆滑过渡的握持造型，转轴与蝶板采用扁位配合传递扭矩，压盖通过对称分布的内六角螺栓固定在阀体侧端，用于压紧密封填料，防止介质从转轴位置泄漏。材质渲染阶段，对阀体部分赋予哑光黑色铸铁材质，还原工业阀门常用的铸件表面质感；蝶板赋予亮绿色工程塑料或衬胶材质，与黑色阀体形成清晰视觉区分；手柄、螺栓、转轴等金属传动件赋予银灰色金属质感，区分不同材质的表面粗糙度差异，压盖处的密封垫赋予浅绿色半硬质橡胶材质，还原真实零件的材质观感。结构设计上充分考虑手动阀门的操作逻辑，手柄转动角度与蝶板开度一一对应，90度转动即可实现阀门从全闭到全开的状态切换，各零件之间的装配间隙设置合理，既保证转动顺畅无卡滞，又避免间隙过大导致的晃动问题。建模过程中对所有配合面做了干涉检查，确保各零件装配后无体积干涉，转动副的运动范围符合实际阀门的操作行程，整体模型结构完整，细节还原度高，可用于阀门结构教学、管路系统装配模拟、产品方案展示等场景，清晰展现了手动对夹蝶阀的内部构造与工作原理。
