法兰式手动球阀三维结构设计作品

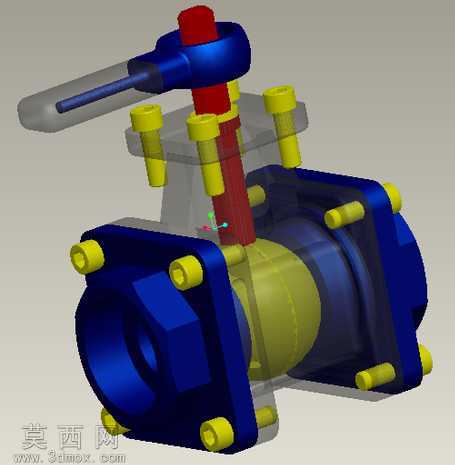

本作品为手动法兰式球阀的三维结构设计，建模过程严格遵循机械设计规范，先梳理球阀的核心工作逻辑：通过带通孔的球体绕阀杆轴线旋转90度即可实现管路通断，整体结构围绕这一功能逻辑展开搭建。建模阶段首先完成核心启闭件球体的参数化构建，根据通径尺寸确定球体通孔直径、球面配合公差，确保球体与上下游密封座的贴合精度；随后构建阀杆组件，阀杆采用下部扁榫与球体顶部卡槽配合的传动结构，阀杆中部设置多级轴肩用于定位与密封，上部设计与手柄配合的方轴段，保证扭矩传递的可靠性。阀体部分采用分体式法兰连接结构，左右两侧阀体通过周向均匀布置的螺栓紧固件实现对接，建模时精准还原法兰盘的螺栓孔分布、密封槽位置，阀体内部流道做圆滑过渡处理，减少介质流动阻力。密封系统分别设置了球体与阀座的径向密封、阀杆与阀体的轴向密封结构，建模时还原了密封件的安装槽位，确保结构的合理性。外部操作手柄采用加长杠杆式结构，降低手动操作的扭矩需求，手柄与阀杆的连接位置设置定位结构，可清晰标识阀门的启闭状态。材质渲染阶段，阀体、螺栓、阀杆、手柄等金属部件采用深蓝色金属漆材质模拟铸钢喷涂效果，球体采用黄铜色金属材质模拟铜合金阀芯，密封件采用半透明工程塑料材质还原密封件的视觉特征，各部件材质区分清晰，可直观分辨不同零件的功能属性。整体装配采用自底向上的装配逻辑，严格按照实际装配顺序添加配合约束，所有活动部件保留合理的运动间隙，既保证结构装配的准确性，也可直观演示球阀的启闭动作过程，完整呈现了手动法兰球阀的全部结构组成与工作原理，可用于机械结构教学、产品方案展示等场景。
