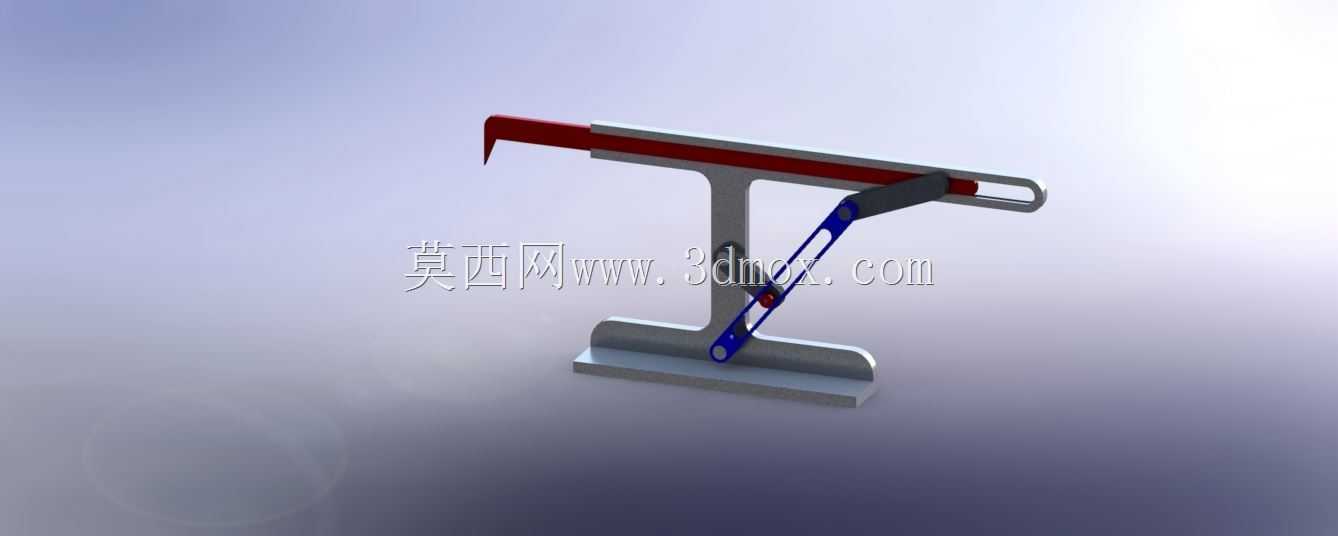

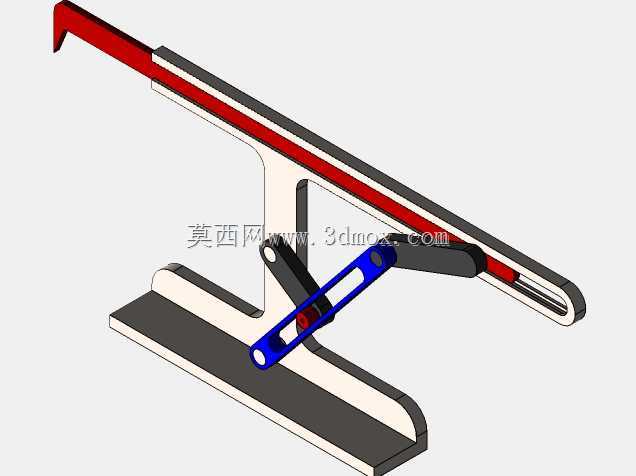

曲柄滑块式急回运动传动机构

　　这套急回活塞机构的核心应用场景集中在需要工作行程匀速平稳、回程快速复位的往复作业设备中，最常见的配套场景包括小型冲床的进给单元、牛头刨床的滑枕驱动端、轻工包装线的往复推料工位，以及部分专用自动化设备的直线往复执行端。区别于普通曲柄滑块机构的等速往复特性，这套机构通过偏置式的连杆铰接布局，让滑块在工作行程段保持较低的匀速运动状态，满足加工、推料等工序对作业稳定性的要求，而回程段曲柄转过较小的圆心角即可带动滑块快速回到初始位置，大幅压缩空行程的时间占比，直接提升单工位的作业节拍效率。

　　从功能特性上看，这套机构的运动逻辑完全依靠刚性连杆的铰接约束实现，没有额外的凸轮、导轨锁止等复杂结构，整体传动链的刚性冗余充足，在中低速往复工况下的传动间隙极小，不需要频繁调整张紧结构就能长期保持稳定的运动精度。滑块部分采用长槽型的铰接配合设计，连杆端部的铰接销可以在槽内完成相对滑动，抵消曲柄转动过程中带来的垂直方向位移分量，保证滑块始终沿着固定的水平方向做直线往复运动，不会出现侧向的卡滞问题。支撑立柱与底部安装座采用一体化的T型布局，立柱的安装面与滑块导轨面的垂直度公差控制在0.02mm以内，避免滑块运动过程中出现偏磨，延长铰接副的使用寿命。

　　设计思路上，这套机构优先考虑了加工与装配的工艺性，所有铰接点的销轴都采用统一的直径规格，配套的轴套、挡圈都是通用标准件，不需要定制特殊规格的紧固件就能完成整机组装。曲柄的长度、连杆的铰接点位置都经过运动学仿真验证，工作行程的急回特性系数控制在1.4左右，既保证回程的速度优势，又不会因为曲柄偏置量过大导致传动角过小，避免机构在运动过程中出现死点或者受力恶化的问题。滑块的行程长度可以通过调整曲柄端部铰接销的安装位置进行小范围调节，适配不同工位对往复行程的差异化需求，不需要更换整套连杆组件就能完成参数调整。

　　安装边界方面，整套机构的底部安装座为平面式安装结构，四个安装孔的孔位按照标准工业安装间距设计，可以直接固定在型材工作台或者设备的安装基板上，不需要额外设计转接安装板。机构整体的外轮廓宽度不超过200mm，高度方向从安装面到滑块顶端的尺寸控制在180mm以内，水平方向的最大伸出长度在300mm左右，安装时只需要预留出滑块前后运动的行程空间，以及曲柄转动的圆周空间即可，不会占用过多的设备内部安装空间。所有铰接位置都预留了润滑注油孔，日常维护时不需要拆解机构就能完成润滑脂加注，适合在长期连续运行的工业工位上使用。

　　实际选型配套时需要注意，这套机构的承载能力主要受连杆与铰接销的剪切强度限制，适合驱动10kg以内的水平负载，如果用于垂直方向的往复作业，需要额外配置平衡弹簧抵消滑块与负载的自重影响，避免回程时出现运动冲击。机构的最高运行转速建议控制在120rpm以内，转速过高会导致铰接副的磨损速度加快，同时滑块的往复惯性力会带来明显的振动，需要配套对应的阻尼缓冲结构才能稳定运行。
