华科尔Runner250四旋翼主机身碳纤支架

　　这套结构件是小型穿越类四旋翼飞行器的核心承载主支架，采用对称式一体化板材切割成型思路，主要承担飞控板、电调、电池、动力电机安装座的全部载荷传递，同时为整机布线预留规整的走线路径，避免飞行过程中线材晃动干扰飞控传感器采样精度。从实际装机场景来看，这类支架多用于250轴距级别的竞速穿越机型，日常应用覆盖户外FPV飞行训练、小范围航拍摄影搭载、青少年航模竞赛改装等场景，结构强度直接决定整机抗炸机冲击的能力，是穿越机组装过程中最核心的结构承载部件。

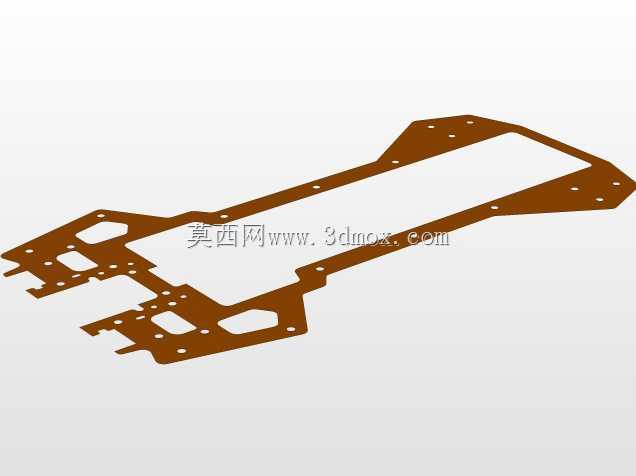

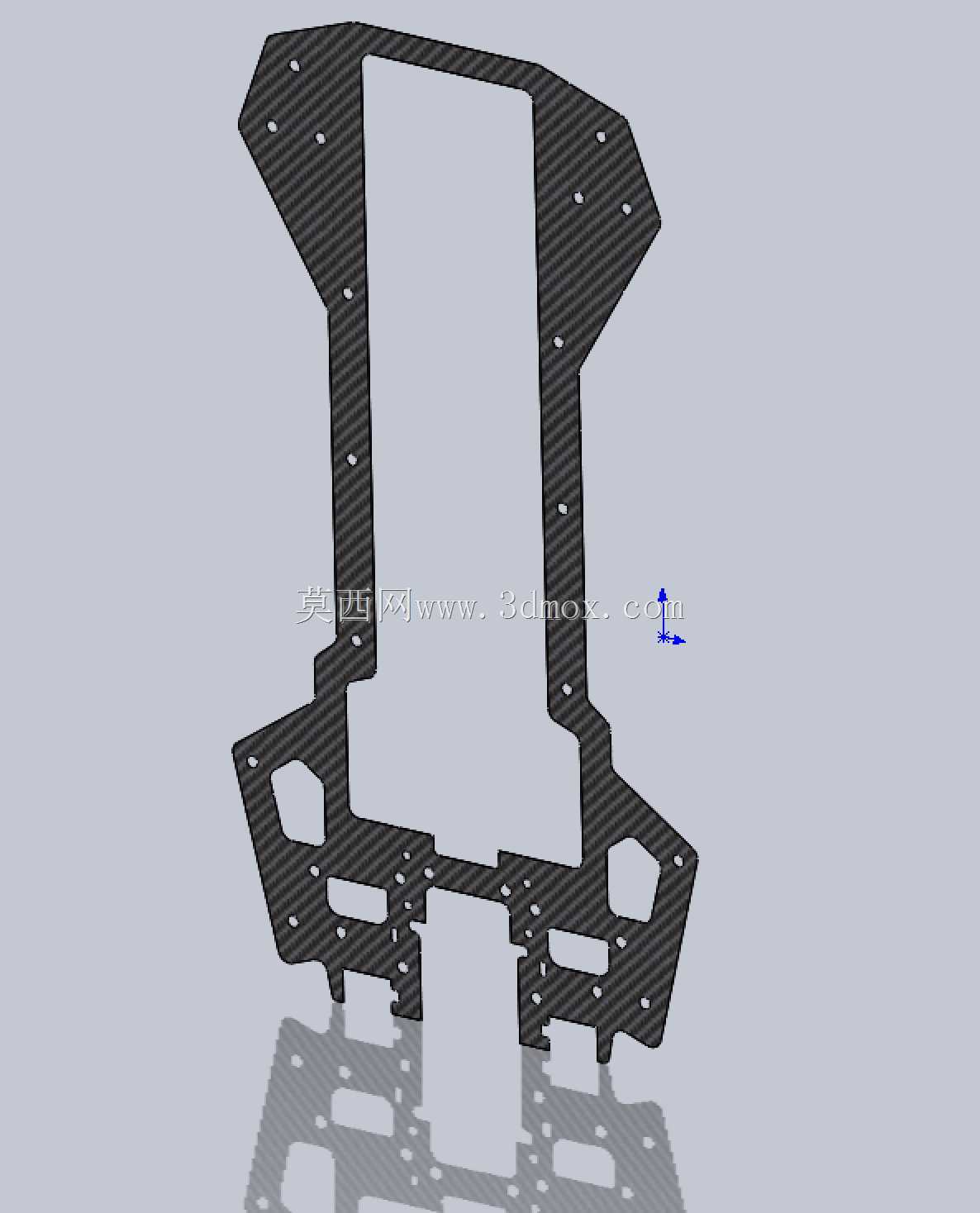

　　设计上采用左右完全对称的轮廓构型，所有安装孔位均按照标准250轴距穿越机的通用安装边界排布：上部预留的矩形镂空区域适配标准尺寸的飞控安装栈，可直接叠放飞控板、分电板、图传发射模块，层间预留3mm以上的间隙满足接线与散热需求；下部两侧的凸耳结构为电机安装座提供固定基准，孔位间距匹配22系列无刷电机的标准安装孔距，无需额外打孔即可直接锁付固定；支架中段的异形镂空一方面是为了降低整机自重，另一方面也为电池绑带预留穿设空间，可适配3S-4S规格的航模锂电池绑扎固定，绑扎位的受力点特意做了加宽加厚处理，避免大机动飞行时绑带割裂板材。

　　从安装边界来看，整套支架的板材厚度适配2mm碳纤板的加工参数，所有孔位均采用通孔设计，边缘做了倒角处理避免应力集中，装机时不需要额外做二次打磨修配。结构上特意在受力集中的电机安装位、脚架连接位做了局部加宽，同时在非受力区域做了最大化的镂空减重，整机装配合成后，支架自身重量占整机起飞重量的比例控制在8%以内，兼顾结构强度与轻量化需求。实际飞行过程中，这套支架的刚性足够支撑大油门机动动作的载荷传递，不会出现支架形变导致的飞控共振问题，即使发生轻度炸机冲击，只要不是直接正面撞击硬质结构，支架不会出现断裂变形，后期维护仅需更换受损的外围配件即可，核心支架可重复使用。

　　布线设计上，支架边缘预留的多个小孔位可供线材固定使用，电调信号线、接收机天线、图传馈线均可沿着支架边缘走线固定，避免线材被螺旋桨打到引发飞行事故。支架下部的连接位可适配标准的穿越机减震脚架，脚架安装孔位采用通用间距设计，可兼容市面上多数250级穿越机的成品脚架配件，不需要单独定制连接结构。对于有改装需求的用户，支架上预留的冗余安装孔位还可扩展搭载LED灯条、蜂鸣器、小型运动相机等外设，扩展时不需要对原有结构做破坏性修改，直接利用现有孔位锁付即可。

　　从加工适配性来看，这套结构的轮廓完全适配CNC精雕加工工艺，采用碳纤板加工时不会出现分层毛刺，所有转角位置均做了R角过渡处理，避免加工时刀具崩损，同时也能消除板材的内应力集中点，提升结构的抗疲劳强度。实际装机测试时，整套支架与标准250穿越机的所有通用配件均能完美适配，不存在安装干涉问题，飞控安装后的水平基准面偏差可控制在0.1mm以内，不需要额外做调平校准即可满足飞控的安装精度要求，大幅降低装机的调试工作量。
