手持便携设备曲面壳体结构建模练习

项目分类:通用机械零部件 发布时间:2021-12-04 ID:437879
  • 手持便携设备曲面壳体结构建模练习

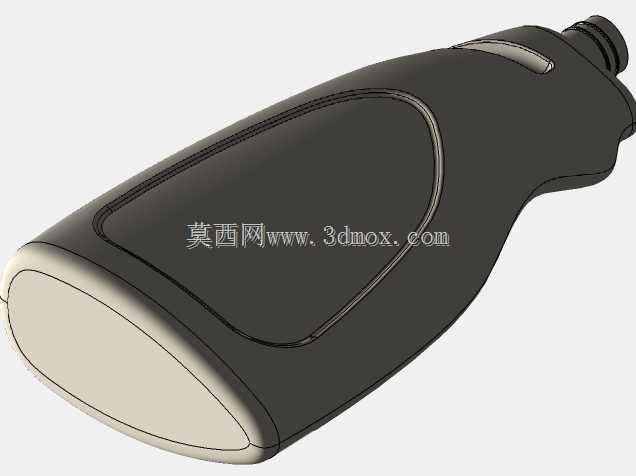

  本次建模练习围绕手持类便携设备的外壳结构展开,这类壳体常见于小型电动工具、手持检测仪器、便携清洁设备等终端产品,日常使用中需要兼顾握持手感、内部元器件容纳空间、接口装配精度以及外观曲面的流畅度,是消费类工业产品结构设计中非常典型的练习载体。从实际应用场景来看,这类手持壳体的设计首先要匹配人手握持的人机工程尺度,整体轮廓采用收腰式流线造型,握持区域的曲面曲率经过连续过渡处理,避免出现棱角硌手的问题,长时间握持操作也不会产生明显的压痕,适配不同手型的用户抓握需求。壳体尾端设置的阶梯式接口结构,是为了匹配外接管路或者充电接头的安装需求,接口处的螺纹结构采用标准牙型设计,能够保证连接后的密封性与连接强度,避免使用过程中出现接头松脱、

  漏液或者接触不良的问题。在设计思路上,整个壳体的构建没有采用简单的拉伸切除拼接方式,而是通过导向曲线控制整体轮廓走向,先搭建主曲面的骨架线,确定壳体的长度、宽度以及握持区域的凹陷深度,再通过放样命令生成主曲面,过程中对C2连续的曲率过渡做了重点处理,尤其是曲面衔接的圆角位置,没有采用等半径圆角的简单做法,而是根据曲面的曲率变化调整圆角半径,保证整个外表面的光影过渡流畅,不会出现曲面褶皱或者棱线错位的问题,这对于后续的注塑模具开模也非常重要,能够避免注塑过程中出现应力集中、填充不均的缺陷。从安装边界来看,壳体采用上下扣合的装配结构,分型线沿着壳体侧面的曲面棱线布置,既能够保证装配后的外观整体性,也能简化模具的滑块结构,降低开模成本。

  壳体内部预留的空间可以容纳电池组、控制电路板以及动力组件,内壁的厚度均匀控制在2mm左右,既能够保证壳体的结构强度,跌落时不会轻易开裂,也能控制整体重量,符合手持设备轻量化的设计要求。握持区域的内凹曲面深度经过反复调整,既能够保证手指放置的贴合度,也不会因为凹陷过深导致内部元器件的布置空间被过度压缩。接口位置的台阶结构做了限位设计,外接配件安装到位后会与台阶面贴合,起到轴向定位的作用,螺纹段的长度经过匹配计算,保证拧入后有足够的啮合牙数,同时不会因为螺纹过长导致装配干涉。整个建模过程重点练习了复杂曲面的连续过渡技巧,导向曲线的绘制需要兼顾外观造型与内部空间的平衡,放样过程中要时刻检查曲面的曲率梳,避免出现曲面扭曲的问题,

  螺纹结构的绘制采用螺旋线扫描的方式,保证牙型的准确性,C2连续的圆角处理需要对曲面的拼接逻辑有清晰的认知,不能只追求外观的流畅而忽略结构的合理性,比如在壳体的边角位置,圆角半径不能过大,否则会导致内壁厚度不均,影响注塑成型后的结构强度。这类手持壳体的设计看似是外观造型工作,实际上每一处曲面变化都和后续的生产装配、使用体验直接相关,比如壳体前端的平缓过渡区域,是为了在使用时能够贴合作业面,保证操作的稳定性,尾端的接口位置做了加厚处理,避免频繁插拔接头导致接口处开裂。在建模过程中还需要考虑后续的表面处理工艺,外表面的光滑曲面可以直接做晒纹或者喷油处理,不需要额外的结构避让,侧面的分型线位置做了微小的错位设计,装配后不会出现明显的断差,提升产品的外观质感。
