螺旋压紧式手动夹压机构装配结构

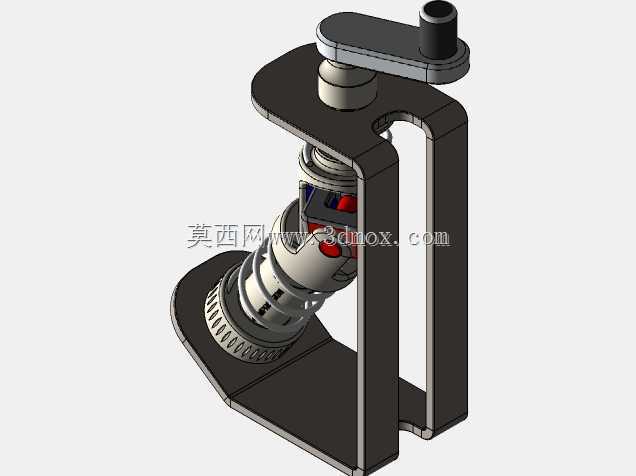

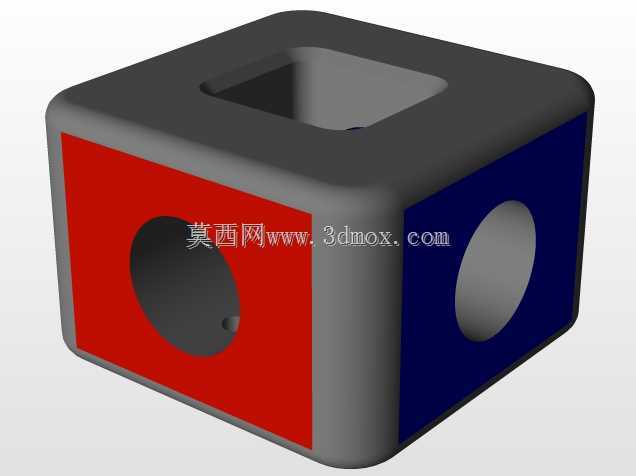

　　这套手动螺旋压紧机构，是工装夹具领域非常典型的小尺寸手动压紧单元，在小型零件铣削、钻孔、装配定位的工位上应用极广，很多台式钻床的工件固定、小型装配线的工件预压工位，都会用到同原理的结构。整个机构采用C型开式框架作为承载主体，框架底部为平整安装基面，可直接通过螺栓固定在工作台面或者工装基板上，开口侧的操作空间预留充足，方便取放被夹持工件，不会出现结构干涉的问题。

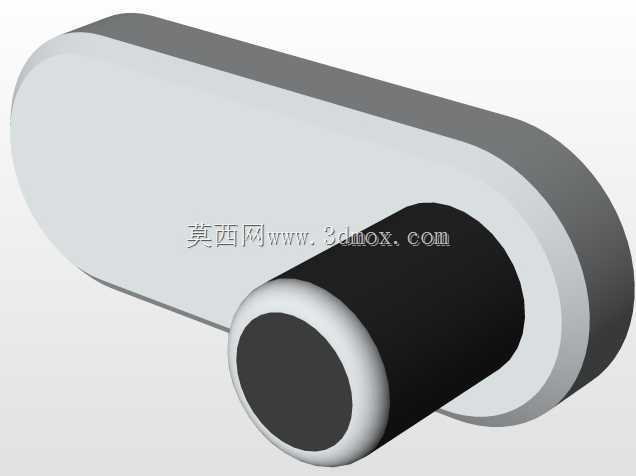

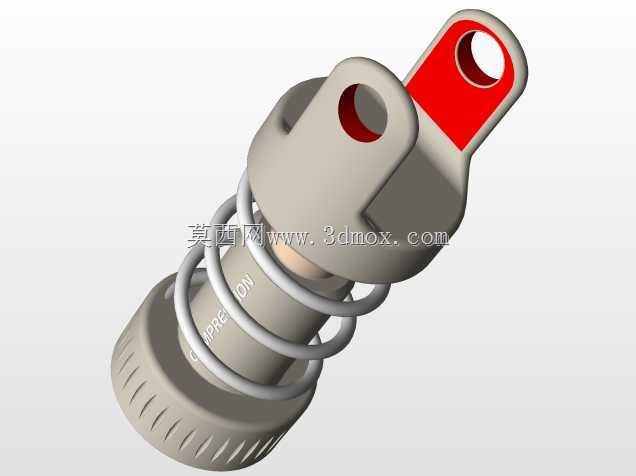

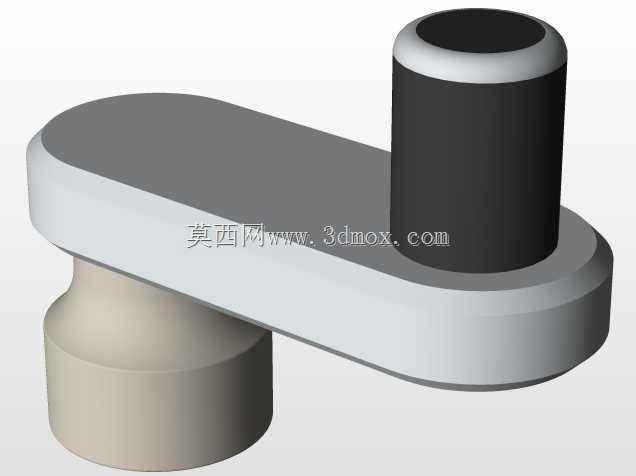

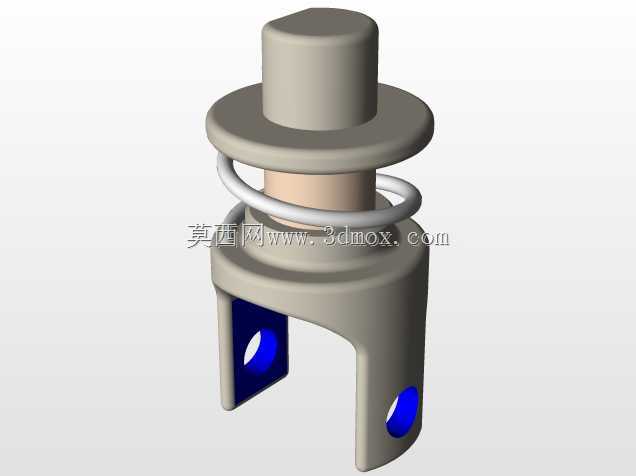

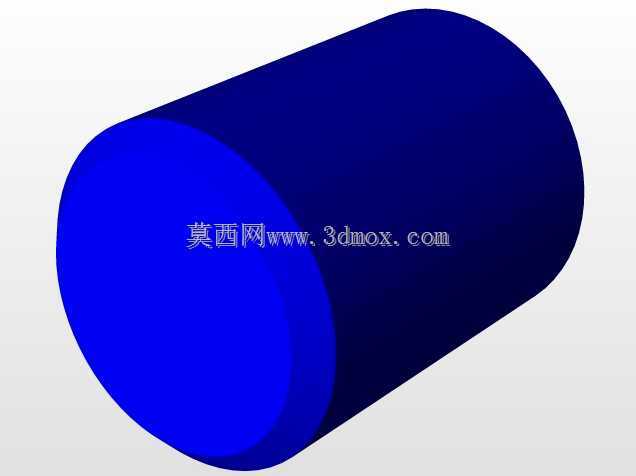

　　从功能实现逻辑来看，这套结构依靠顶部的手动摇臂输入扭矩，通过螺旋副将旋转运动转化为压头的直线下压动作，压头与螺杆之间设置了回转间隙结构，下压过程中压头不会随螺杆同步转动，避免刮伤被压工件的表面，同时内部嵌套的复位弹簧可以在松开摇臂时自动将压头顶起复位，不需要手动提拉压头，操作效率比普通螺栓压紧结构高不少。压头下端做了圆弧过渡的接触面设计，对于表面有轻微弧度的工件也能保证足够的接触面积，不会出现压痕或者压偏的问题。

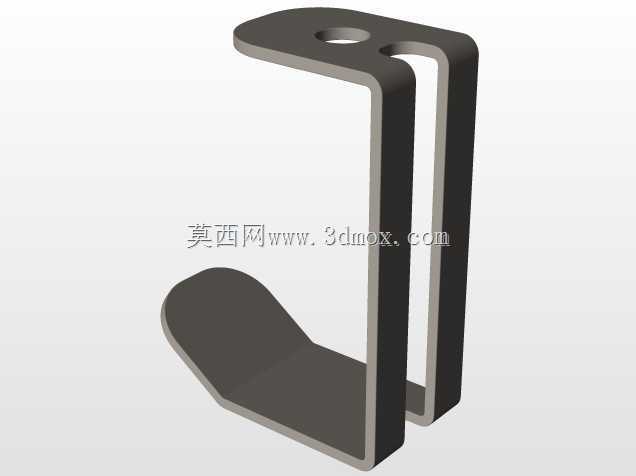

　　设计这套结构的时候，首先要考虑的是框架的刚性，C型开口结构在承受压紧反力的时候容易出现开口张开的变形，所以框架的两个竖边做了等厚度的加强结构，折弯处采用大圆角过渡减少应力集中，保证在最大压紧力下框架的变形量控制在工装允许的范围内，不会因为框架变形导致压头倾斜、夹持失效。其次是螺旋副的参数匹配，螺距选择不能太大也不能太小，螺距过大会导致下压速度过快，压力不好控制，容易压坏工件；螺距过小则操作行程太长，压紧和松开的效率太低，这套结构选用的是中等螺距的传动螺纹，配合摇臂的力臂长度，普通人手操作就能输出足够的压紧力，不需要额外加力杆。

　　安装边界方面，底部安装基面的两个安装孔位间距按照标准工装的孔距设计，可以直接适配常见的工装基板T型槽间距，不需要额外做转接板；整体高度控制在小型手动操作的舒适区间，摇臂转动到任意位置都不会超出框架的侧面边界，不会和周边的其他工装、操作人员产生碰撞。压头的最大行程覆盖了常见小型零件的夹持厚度范围，从薄垫片到几十毫米厚的小型块类零件都能可靠压紧，不需要额外更换压头或者加装垫块。

　　在实际生产场景中，这类手动压紧机构不需要外接气源、电源，完全依靠手动操作，适合没有动力源的零散加工工位，或者作为自动化夹具的备用压紧单元，当气动、液压系统出现故障的时候，可以快速替换上去保证生产不中断。结构上所有零件都采用常见的机加工工艺就能制作，没有复杂的曲面或者特殊加工要求，螺杆、弹簧、销轴都是标准件可以直接采购，框架和压头采用普通45号钢制作，表面做发黑处理就能满足防锈和耐磨要求，制造成本很低，维护也很方便，日常只需要定期在螺纹副位置涂抹润滑脂，就能保证长时间操作顺畅，不会出现卡滞的问题。

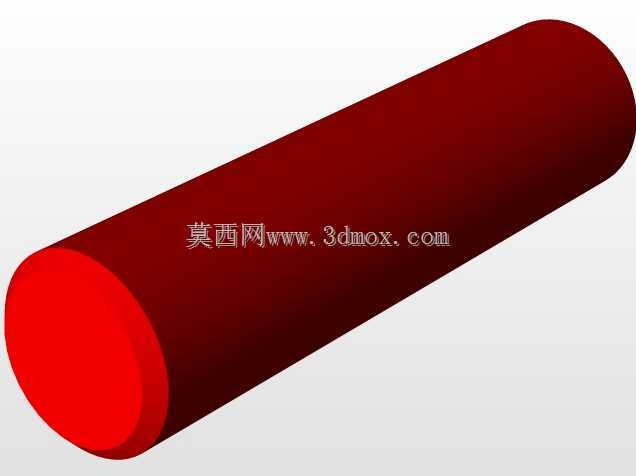

　　做装配建模的时候，要特别注意各个运动部件的间隙配合关系，螺杆和框架上的螺纹孔是间隙配合，保证转动顺畅不卡滞；压头和导向槽之间是小间隙滑动配合，既要保证压头上下滑动无阻滞，也要控制间隙量避免压头出现过大的横向晃动，影响压紧精度；复位弹簧的安装长度和预紧力要匹配，既要保证松开时能可靠顶起压头，也不能因为预紧力太大导致压紧的时候需要额外施加更大的操作力。整个机构没有多余的冗余零件，每一个部件都承担明确的功能，摇臂通过横销和螺杆顶端固定，传递扭矩的同时不会出现松脱；底部的承托平面做了防滑纹理设计，工件放置上去之后不会在压紧过程中出现滑移，保证定位精度。
