旋转轴承指夹结构设计方案

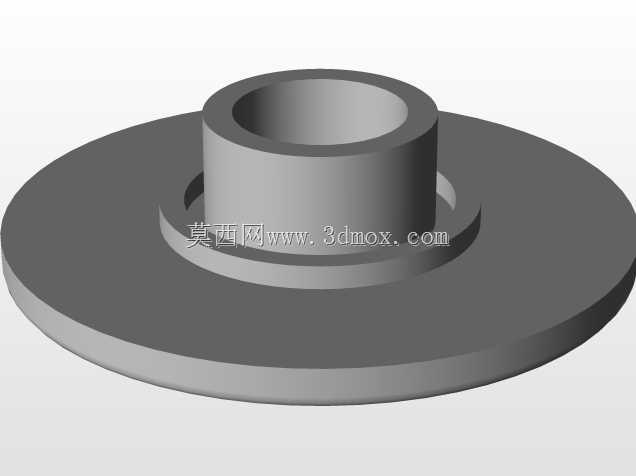

　　在精密传动与小型夹持机构的应用场景中，这类带法兰基座的旋转指夹结构常被用于轻载回转工位的工件定位、小型工装的快换夹持环节，比如桌面级装配工位的工件承托、检测设备上的样件固定、小型输送线末端的工件转序夹持，其核心作用是在实现回转自由度的同时，为被夹持件提供稳定的轴向与径向定位，避免回转过程中出现偏摆、窜动问题。从结构功能来看，该部件分为上下两个功能段，下部的圆盘法兰是安装基准面，安装时法兰底面完全贴合设备安装板的平面，可通过沿法兰圆周均布的紧固件完成固定，法兰的外径尺寸决定了安装时的占用边界，设计时预留的法兰厚度能够承受夹持作业时产生的倾覆力矩，避免长期受力后出现基座变形。上部的凸台筒体是核心的回转配合段，

　　筒体的内孔可根据实际需求适配不同直径的回转轴，或者直接作为夹持腔放置待固定的小型工件，筒体与法兰衔接处的台阶结构一方面起到轴向限位作用，另一方面能够分散筒体根部的应力集中，避免回转受力时根部出现断裂风险。设计过程中优先考虑了不同工况的适配性，针对不同的使用需求做了两种结构变体，第一种变体为常规直筒结构，适配需要标准圆柱配合面的安装场景，内孔与外圆的同轴度公差控制在IT7级，能够满足普通回转工位的配合精度要求；第二种变体做了扁平结构优化，压缩了筒体的轴向高度，适配安装空间局促、轴向尺寸受限的紧凑工位，同时将顶部的圆顶做了向内收的处理，既能够避免安装时锐边划伤操作人员或工件表面，也能在工件插入时起到导向作用，降低工件安装的对位难度。

　　从安装边界来看，下部法兰的外圆直径是安装时的最大径向尺寸，设计时法兰边缘到安装孔位的距离预留了足够的紧固件操作空间，不需要额外扩大安装板的开孔范围；筒体的轴向高度决定了配合段的有效接触长度，足够的配合长度能够保证回转过程的稳定性，避免配合间隙过大导致的回转晃动。在实际选型应用中，这类结构常搭配小型深沟球轴承使用，筒体的内孔与轴承外圈过盈配合，轴承内圈与固定心轴连接，即可实现低阻力的回转功能，如果用于夹持场景，可在筒体内孔加装弹性胀套，通过胀套的形变抱紧工件，实现无间隙夹持，适合对定位精度有一定要求的轻载作业场景。结构的应力分布经过了优化，法兰与筒体衔接的圆角过渡处理，能够将作业时产生的弯曲应力均匀分散到法兰盘面，

　　避免应力集中在衔接直角处，长期交变载荷下的结构强度更有保障。针对不同的使用环境，该结构可选用不同的加工材质，常规工况下采用45号钢调质处理即可满足强度要求，有耐腐蚀需求的场景可更换为304不锈钢材质，有轻量化需求的场景也可采用铝合金硬质阳极氧化处理，在保证结构强度的同时降低整体重量。在装配环节，法兰底面的平面度公差控制在0.02mm以内，能够保证安装后与安装板完全贴合，避免安装倾斜导致的回转轴线偏斜，筒体的外圆与内孔的同轴度、法兰端面与筒体轴线的垂直度都做了严格的公差约束，保证回转过程中的端面跳动量控制在允许范围内，不会出现工件回转时的偏心晃动问题。这类结构相比传统的一体式轴承座，集成了夹持定位的功能，不需要额外加装夹持附件，能够简化整体工装的结构设计，减少装配环节的零件数量，降低设备的整体维护成本，在小型自动化装配、检测、搬运工位中有着很高的应用适配性。
