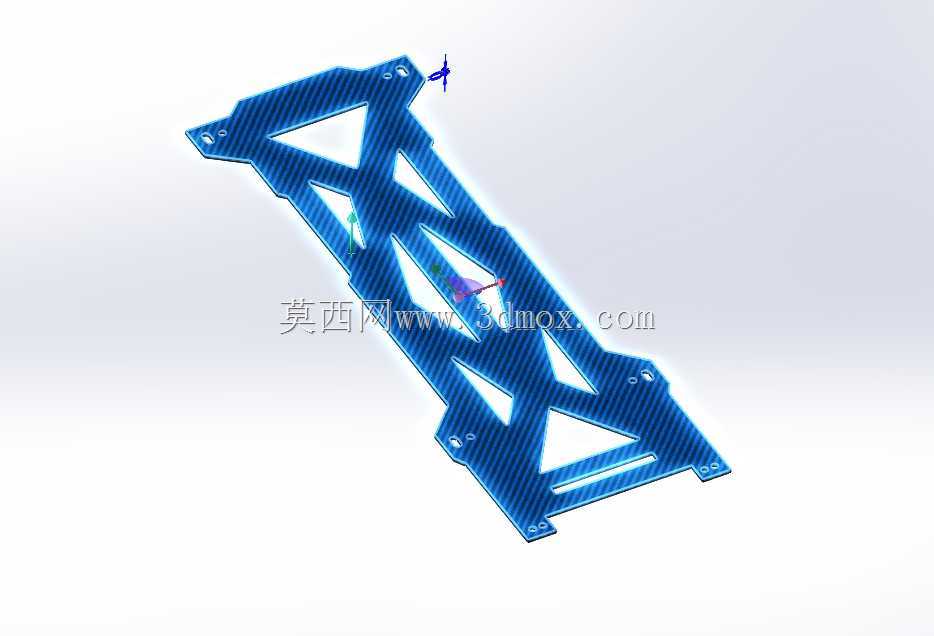

华科尔Runner250四旋翼电池安装固定板

　　在消费级竞速无人机的整机结构体系里，电池安装固定板是承担动力单元承载、机架结构补强双重作用的核心承力零件，并非简单的平板支撑件。这款适配华科尔Runner250机型的电池板，在实际装机场景中，直接决定了飞行过程中电池的固定可靠性，以及机架中段的抗扭刚度表现——竞速类四旋翼在高速急转、坠机触地时，中段结构承受的冲击载荷往往是整机最高的，电池板如果刚度不足，轻则出现电池移位导致整机重心偏移影响飞行动态，重则出现板件断裂导致电池脱落直接炸机。

　　从实际使用场景来看，250级别的穿越机多用于户外竞速飞行、近距航拍作业，飞行过程中加速度峰值常突破10G，电池板需要同时兼顾轻量化与结构强度，因此设计上采用了镂空桁架式的结构思路，没有采用整块实心板材的方案。板件整体沿机架纵轴布置，长度方向完全匹配250轴距机型的中段机架安装空间，宽度方向刚好适配标准3S/4S竞速航模锂电池的安装宽度，两侧预留的安装孔位完全对应原厂机架的碳管固定座、机身侧板的连接点位，不需要额外打孔修改即可直接替换原厂配件。

　　设计过程中，板件的镂空区域并非随意开设，每一处三角形镂空的位置都经过受力路径优化：沿板件纵向的主承力梁保留了足够的材料宽度，承担电池重量带来的弯曲载荷，斜向的加强筋将安装孔位之间的载荷均匀分散，避免应力集中在单个孔位周边导致板件开裂。板件表面的防滑纹理设计，一方面可以增加与电池魔术贴的摩擦力，防止飞行过程中电池沿板件表面滑动，另一方面也能在不增加板厚的前提下提升板件的平面刚度，减少高速飞行时的板件共振问题。

　　安装边界上，这款电池板的四个角位都做了圆弧倒角处理，避免尖锐边角在装机或者坠机时割伤电池外皮、划破线路绝缘层；板件上预留的小孔位除了固定机架的主安装孔外，还预留了电池绑带穿过的槽位，绑带槽的宽度刚好适配20mm宽度的常规航模魔术绑带，不需要额外拓宽处理。板件的厚度控制在2mm，刚好匹配250级别机架的层叠安装间隙，不会因为板件过厚导致上下板之间的安装柱出现长度不足的问题，也不会因为板件过薄导致拧紧安装螺丝时出现板件变形。

　　在实际装机调试时，这款电池板的安装平面度直接影响电池安装后的重心高度，板件的平面度公差控制在0.1mm以内，安装后不会出现板件翘曲导致电池倾斜的问题，能够保证整机重心落在飞控板的中心轴线上，减少飞控的姿态修正负担，提升飞行时的操控跟手性。针对竞速飞行中常见的侧向冲击，板件两侧的延伸边刚好卡在机身侧板的卡槽内，形成类似工字梁的受力结构，当侧面受到撞击时，冲击力可以通过电池板快速分散到两侧的机身碳板上，避免冲击力集中在单个安装柱上导致碳管开裂。

　　不同于很多第三方改装件盲目追求极致镂空减重导致结构强度不足的问题，这款电池板在镂空减重的同时，在电池的主要承托区域保留了完整的支撑面，不会出现电池局部悬空导致的电池外皮被硌破的风险，尤其是在使用软包锂电池的时候，完整的支撑面可以避免电池在大机动动作下出现局部形变，延长电池的使用寿命。板件上的所有安装孔位都做了沉孔处理，安装螺丝的头部可以完全沉入孔内，不会突出板件表面刮蹭电池，也不会因为螺丝头突出导致电池安装不平整。

　　从维护替换的角度来看，这款电池板的安装点位完全兼容原厂机架的尺寸，替换时不需要拆卸整机的电调、飞控等核心部件，只需要松开上下板的固定螺丝，抽出旧板更换新板即可，整个替换过程不超过十分钟，非常适合外场飞行时的应急维修。针对不同重量的电池配置，板件的承载冗余足够支撑最大400g的动力电池，覆盖了250级别机型常用的所有电池规格，不需要因为更换大容量电池就升级加强版电池板。
