华科尔Runner250四轴直升机碳纤维顶板结构

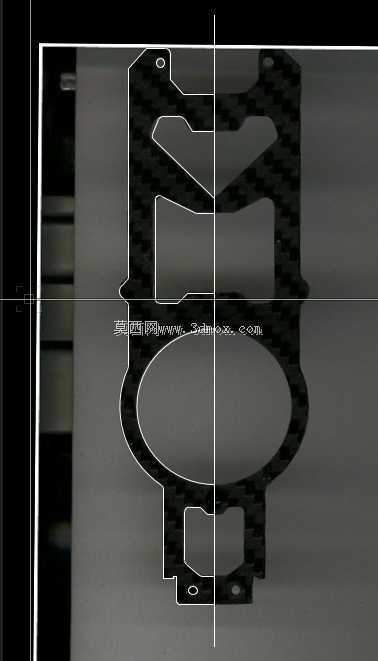

　　航模飞行器的机架顶板作为整机承力核心部件，直接决定飞行过程中的结构稳定性与载荷传递效率，这款适配250规格四轴直升机的碳纤维顶板，采用1:1实物逆向提取的方式完成实体建模，完整还原了碳纤维板材加工件的所有结构特征。从实际装机场景来看，该部件安装于四轴飞行器机身中部上层位置，承担飞控模块、电池固定座、上层设备架的安装承载功能，同时作为两侧机臂的连接定位基准，需要承受飞行过程中机动动作产生的交变载荷、起降瞬间的冲击载荷，以及机载设备运行带来的微幅振动传导。设计过程中优先考虑碳纤维板材的各向异性力学特性，所有开孔位置均避开板材纤维连续受力的主路径，大尺寸圆形开孔为动力组电调或者图传发射模块预留安装空间，

　　侧边的异形镂空结构在保证整体结构刚度的前提下，尽可能去除非必要材料，降低整机自重，提升飞行器的推重比与续航表现。从安装边界来看，该顶板的四个角位预留的沉头安装孔位，与下层机身碳板的立柱位置完全匹配，孔位公差控制在航模装配要求的±0.1mm范围内，不需要二次修配即可完成组装；侧边的异形缺口对应机身走线槽位置，方便电源、信号线缆从板件下方穿行到上层设备端，避免飞行过程中线缆晃动干扰旋翼气流或者被运动部件剐蹭。不同于注塑成型的塑料机架配件，碳纤维板材切割的顶板在抗扭刚度上有明显优势，在做横滚、偏航等大机动动作时，板件的形变量控制在极小范围内，不会因为机架变形导致飞控传感器的振动数据异常，能够有效提升飞行姿态的控制精度。

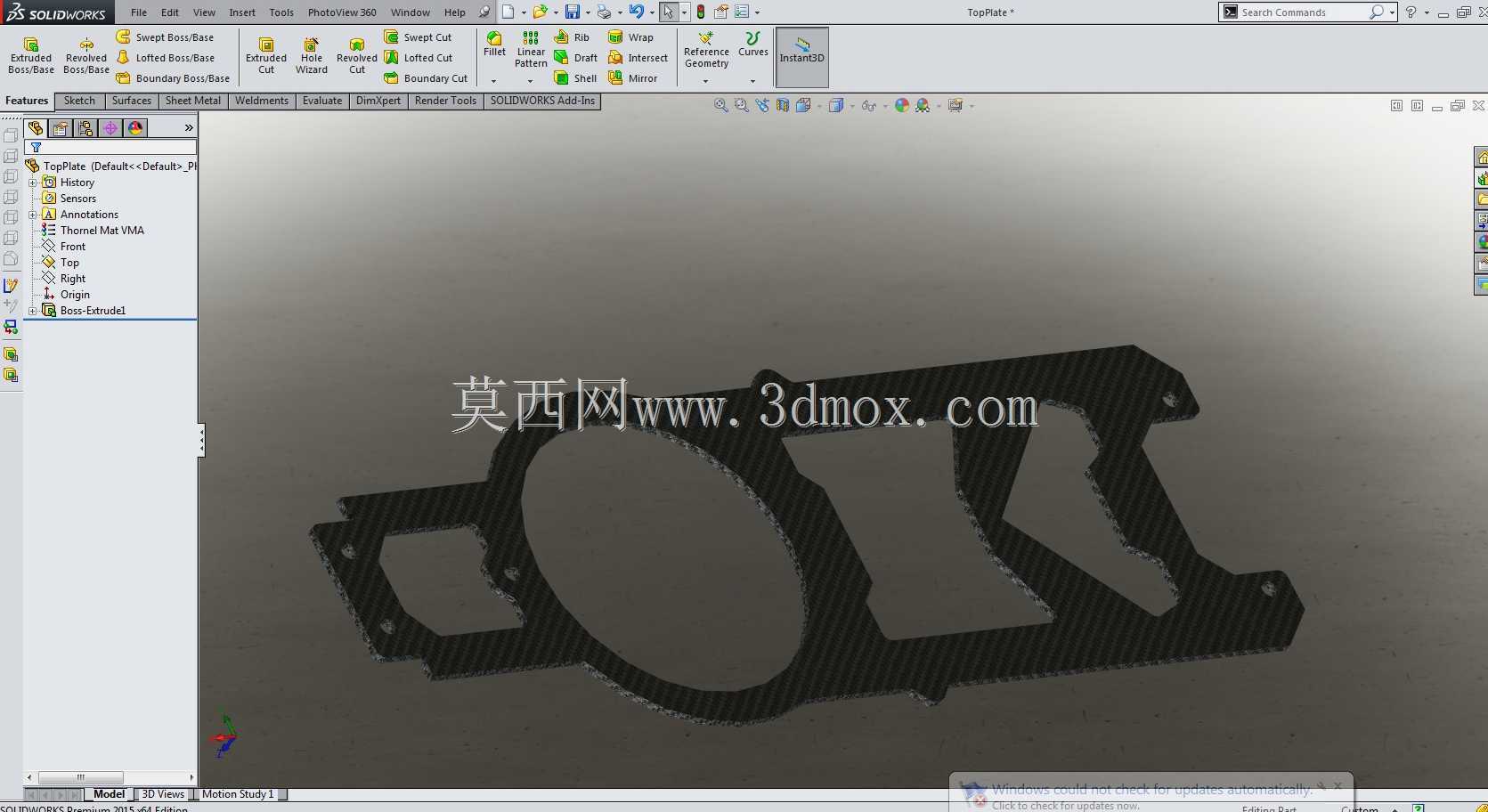

　　建模过程中完整还原了碳纤维板材的层压纹理特征，以及激光切割加工后边缘的细微倒角结构，所有安装孔的沉头深度与碳板厚度完全匹配，安装后螺丝头不会突出板件表面，避免与上层安装的电池或者飞控设备产生干涉。在实际航模改装场景中，这类自制替换碳板往往比原厂配件的材料等级更高，很多航模爱好者在原厂塑料机架出现断裂、变形问题后，会采用碳纤维板材自行切割替换，这款逆向建模的顶板可以直接导入加工编程软件生成刀路，不需要反复测量实物尺寸，大幅降低自制配件的测绘成本。板件中间的加强筋结构采用连续纤维走向设计，在两个机臂安装位之间形成传力路径，将单侧机臂受到的冲击载荷均匀分散到整个板件平面，避免应力集中导致孔位开裂；

　　靠近机头位置的小尺寸方形开孔为GPS模块或者天线座预留固定位置，开孔边缘的加强凸台结构（在碳板加工中为保留的未切割区域）能够提升开孔位置的局部强度，避免安装螺丝时用力过大导致板材分层。从结构设计逻辑来看，该顶板没有多余的装饰性结构，所有的轮廓、开孔、镂空都是围绕装机需求与力学性能设计，在2mm厚度的碳纤维板材上实现了刚度与重量的最优平衡，整体重量控制在10g以内，不会给250规格的四轴飞行器带来额外的负载负担。对于航模结构设计从业者来说，这类逆向建模的碳板结构可以作为小型多轴飞行器机架设计的参考案例，理解碳纤维板材类结构件的设计要点：即优先保证主承力路径的纤维连续性，在非承力区域做镂空减重，安装孔位做局部加强，走线位置预留缺口避免线缆干涉，同时兼顾加工工艺性，所有轮廓均采用激光切割可实现的直线与圆弧过渡，没有复杂的曲面结构，加工难度低，材料利用率高。
