25mm规格8020型材上角位连接立方体

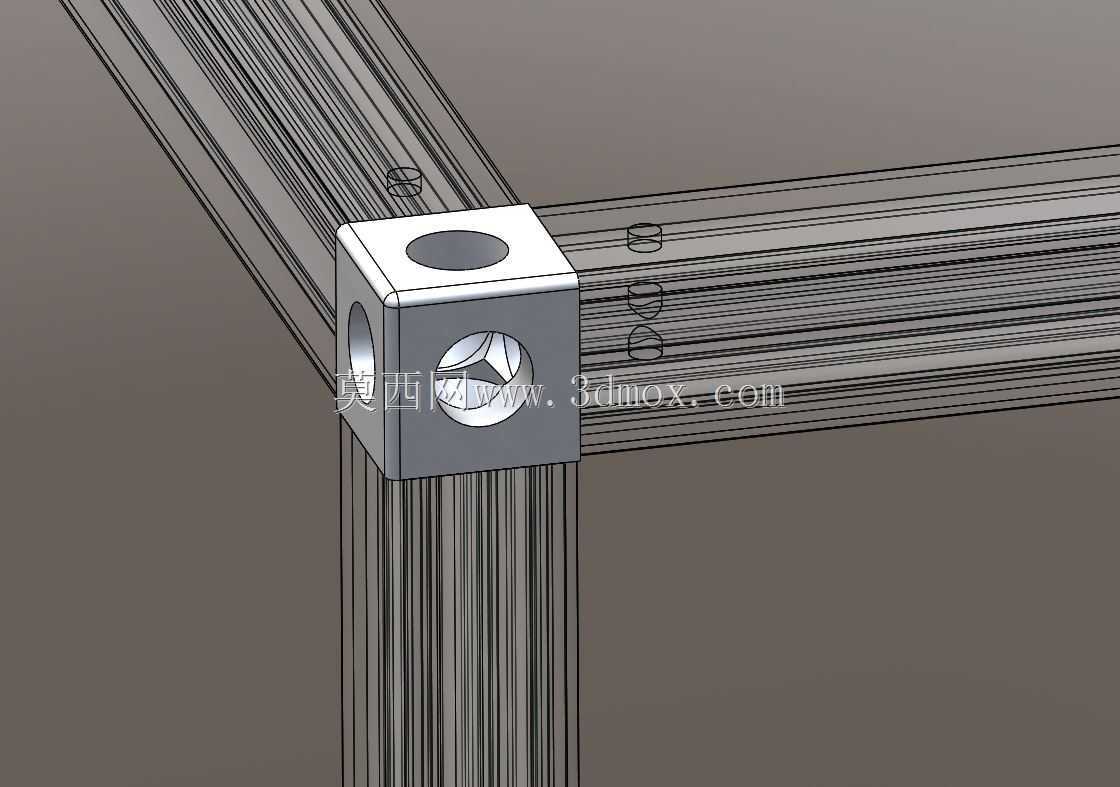

　　在工业铝型材框架搭建的各类场景中，角位连接的可靠性直接决定了整台框架设备的结构稳定性，尤其是25mm系列的8020欧标型材，广泛应用在小型自动化设备机架、检测工作台围框、实验室置物架、轻型物料输送线侧架这类对安装精度、连接强度有均衡要求的场景里，常规的外置角码往往会突出型材表面，既影响外观整洁度，也容易在人员操作时产生磕碰隐患，而这款角位连接立方体，就是针对这类上角位连接需求设计的内置式连接构件。从实际安装逻辑来看，这款连接件采用立方体主体结构，整体外形适配25mm型材的端面安装边界，三个相邻立面分别对应两根垂直交汇型材的安装面以及上角位的封端面，不需要额外在型材外侧加装突出的连接片，安装完成后连接件完全嵌入型材的角位空腔内，

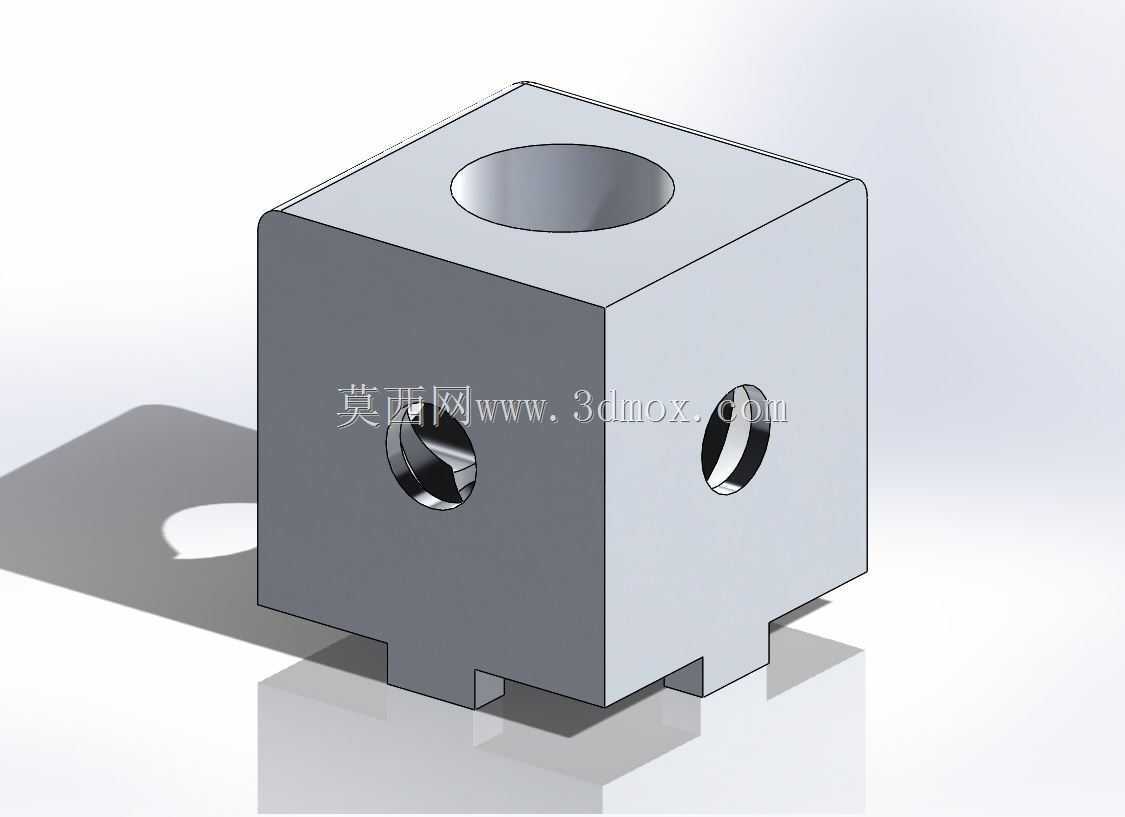

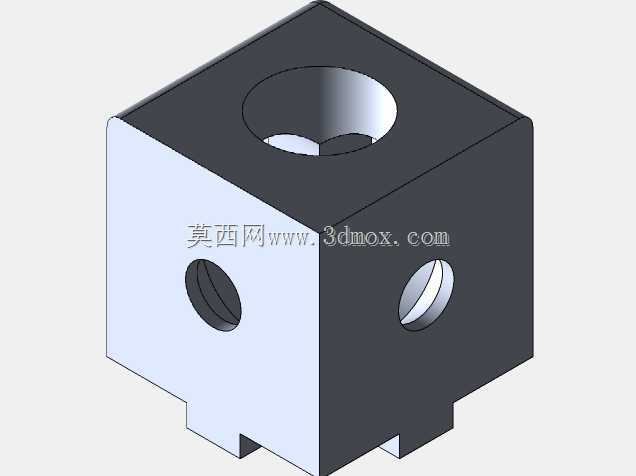

　　外表面与型材端面齐平，既不会占用框架外部的安装空间，也能避免外露连接件积灰、勾挂管线的问题。设计阶段针对M6规格的平整五金紧固件做了适配，三个方向的安装孔位同轴度公差控制在0.1mm以内，安装时不需要对型材做额外的二次扩孔加工，只需要在型材对应位置预钻标准M6螺纹底孔，就可以直接使用内六角螺栓完成锁紧，单角位的连接抗剪切强度可以满足150kg以内的静态载荷需求，完全覆盖轻型铝型材框架的载荷要求。从结构细节来看，立方体底部做了与型材槽位匹配的定位凸台，安装时凸台可以直接卡入型材的安装槽内，起到预定位的作用，不需要操作人员在锁紧螺栓时全程手扶对位，能有效降低现场安装的操作难度，尤其是在单人搭建小型框架的场景下，这种预定位结构可以将单角位的安装时间缩短40%左右。三个立面的连接孔均做了沉头处理，螺栓锁紧后螺头完全沉入孔内，不会突出连接件表面，后续在框架外侧安装封板、亚克力防护板时，不需要额外避让螺栓头，板材可以直接贴合型材表面安装，大幅提升后续外装工序的效率。在实际应用场景中，这类上角位连接立方体常被用在小型自动化检测设备的顶部框架角位，这类设备顶部往往需要安装传感器支架、警示灯、走线拖链等附件，传统外置角码会占用顶部的安装平面，导致附件安装需要额外加装转接板，而使用这款内置连接立方体后，顶部型材表面完全平整，可以直接在任意位置安装附件，不需要额外做结构避让。除此之外，在实验室的铝型材置物架搭建中，

　　这款连接件的齐平设计可以避免层板安装时出现缝隙，层板可以完全贴合框架放置，不会因为连接件突出导致层板倾斜、放置不稳的问题。在轻型输送线的机架搭建中，上角位使用这款连接件可以避免输送物料时被突出的角码勾挂，尤其是输送小型包装盒、电子元器件这类轻质物料时，不会因为结构突出导致物料卡滞。设计过程中也充分考虑了不同安装场景的兼容性，连接立方体的三个安装孔位采用等径等距设计，不需要区分安装方向，现场施工时可以任意角度对位安装，不会出现孔位错位无法锁紧的问题，对于没有丰富铝型材搭建经验的操作人员也十分友好，不需要提前对照安装说明书区分方向，大幅降低施工的出错概率。从安装边界来看，这款连接件的整体边长与25mm型材的截面边长完全匹配，

　　安装后不会超出型材的截面轮廓，多段框架拼接时，相邻框架的对接面不会因为连接件突出产生间隙，拼接后的框架直线度可以控制在0.2mm/m以内，满足大部分对框架平整度有要求的设备安装需求。不同于部分塑料材质的角位连接件，这款金属材质的连接立方体在长期受力状态下不会产生蠕变，即使在设备长期运行产生微振动的场景下，连接位置也不会出现松动移位，不需要定期对螺栓进行复紧，能有效降低设备的后期维护成本。在三维建模过程中，这类连接件的模型需要严格还原孔位位置、定位凸台尺寸以及沉头孔的深度参数，确保在虚拟装配时可以准确模拟实际安装状态，提前排查孔位错位、安装干涉的问题，避免实际加工安装时出现配件无法装配的情况。尤其是在做整台铝型材设备的装配仿真时，精准的连接件模型可以帮助设计人员提前核算每个连接点的受力情况，优化框架的整体结构，在保证结构强度的前提下减少不必要的冗余连接件，控制整体的制造成本。
