剖视结构压力环机械构件设计

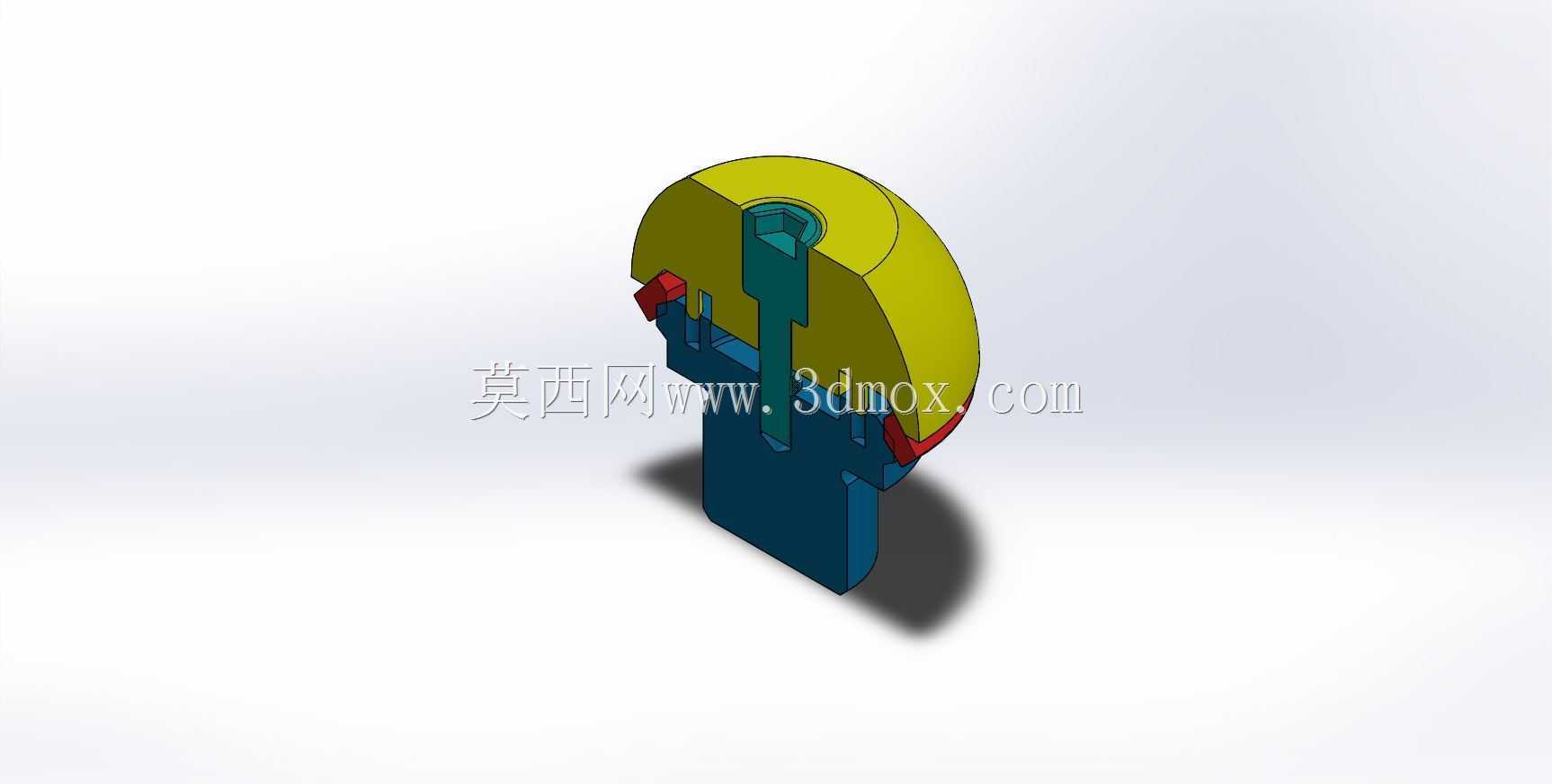

　　在液压管路连接、压力容器端盖密封、重载泵阀装配的场景里，压力环是承担轴向预紧、密封补偿、载荷均匀分布的核心小尺寸构件，很多现场装配出现的渗漏、紧固件松动、密封件过早压溃问题，追根溯源往往是压力环的结构设计与实际工况不匹配导致的。这款剖视展示的压力环，采用了阶梯式嵌套结构，主体环形基体采用大圆角过渡的外轮廓，避免安装过程中锐边刮伤密封件或安装孔内壁，中心的通孔做了分段式变径设计，上部的内六角适配槽可以配合标准内六角扳手完成预紧定位，下部的环形凸台直接作用在密封垫片或被压紧的零部件端面，保证压紧力沿着环形接触面均匀传递，不会出现局部应力集中压坏非金属密封件的情况。从结构设计的逻辑来看，这款压力环没有采用传统等厚平环的结构，

　　而是在环体侧面设置了对称的红色弹性卡接嵌件，这两个嵌件的作用是在安装到位后卡入安装位的环形卡槽内，防止设备运行过程中受振动、压力脉动影响出现压力环回转松动的问题，相比传统的开口挡圈防松结构，这种嵌入式卡接不会额外占用轴向安装空间，也不会在环体外缘产生突出的结构，适配沉孔式的安装场景。在实际选型适配的时候，需要注意这款压力环的安装边界：环体的最大外径需要和安装沉孔的内径保持H7/h6的间隙配合，保证安装后环体不会出现径向窜动，下部压紧凸台的内径要略大于被密封介质的流通孔径，避免凸台边缘遮挡流道产生不必要的流阻，上部的内六角驱动槽深度要控制在环体总厚度的三分之一以内，防止驱动槽过深削弱环体的整体结构强度，

　　在持续承压的工况下出现环体变形碎裂的问题。很多设计人员在选用压力环的时候，容易只关注材质的强度指标，忽略环体与被压紧件的接触面积匹配，比如在压紧橡胶O型圈或者聚四氟乙烯垫片的时候，如果压力环的压紧面宽度过窄，会导致密封件单位面积压力过大，提前出现塑性变形失去密封能力，如果压紧面过宽，又会导致相同预紧扭矩下的密封比压不足，出现介质渗漏的问题，这款压力环的下部压紧凸台宽度经过匹配计算，适配常用的2-4mm厚度的非金属密封垫片，在常规1.6-6.3MPa的管路压力工况下，不需要额外调整预紧扭矩就能达到可靠的密封效果。另外环体上设置的竖向通槽结构，是为了平衡环体上下端面的压力，在压力波动的工况下，少量介质可以通过通槽进入环体上部的腔室，

　　抵消部分轴向载荷，降低连接螺栓承受的交变载荷，提升整个连接结构的疲劳寿命，这种结构在高压往复泵的缸盖密封、液压阀块的油口封堵位置应用非常广泛，相比普通平垫结构，带压力平衡槽的压力环可以让连接螺栓的疲劳寿命提升40%以上，也能减少设备运行过程中需要定期复紧螺栓的维护工作量。在三维建模的过程中，这类零件需要重点关注各段阶梯轴径的同轴度公差，尤其是下部压紧凸台与上部驱动槽的同轴度要控制在0.05mm以内，否则安装后会出现压紧面偏斜，导致密封面一侧压力过大一侧压力不足的问题，环体上的两个弹性卡接嵌件的安装槽，需要做拔模斜度处理，方便嵌件的压装装配，槽底要设置0.2mm的退刀槽，避免机加工过程中出现应力集中的尖角。现场安装的时候，压力环的压紧面不允许有磕碰划痕、毛刺飞边，表面粗糙度要达到Ra1.6以上，保证和密封件接触的时候不会刮伤密封面，预紧过程中要采用对角分次拧紧的方式，不要单次拧到位，让压力环缓慢平行压下，保证密封件受力均匀。
