纺织拉幅机用针板张紧组件结构设计

　　这套张紧组件是印染后整理环节拉幅定形设备上的核心执行部件，主要承担织物幅宽方向张紧、针板座弹性支撑的功能，在棉纺、化纤、混纺织物的拉幅定形、预缩整理工序中广泛应用。实际生产场景里，织物进入拉幅机烘箱段前，需要两侧针板持续稳定勾住布边，配合链条输送完成幅宽方向的拉伸定形，这套组件就是安装在针板链条的链节基座上，为针板提供持续的弹性顶紧力，避免针板在高速输送、烘箱高温环境下出现松动移位，防止布边脱针、纬斜等质量问题。

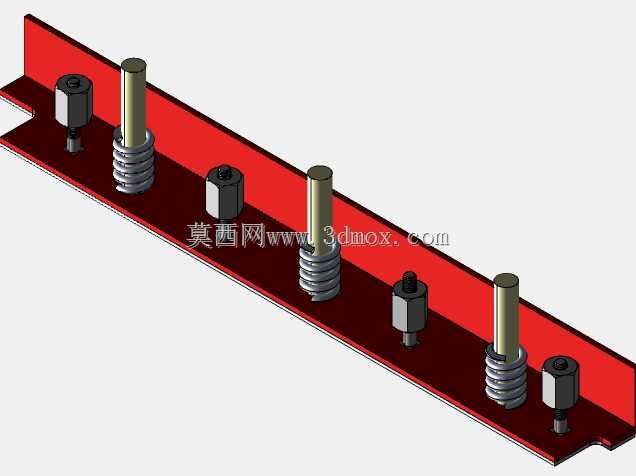

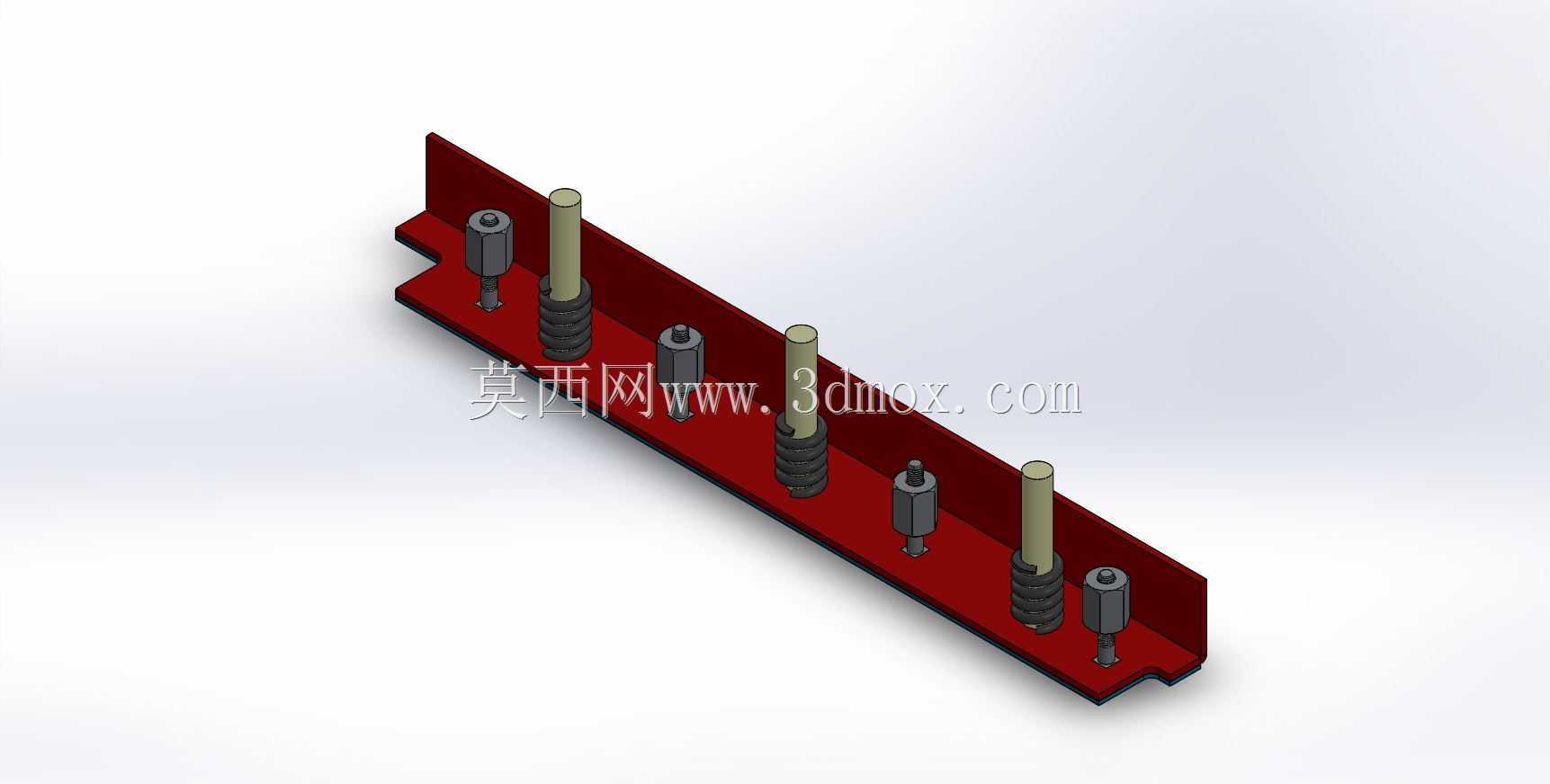

　　从结构设计逻辑来看，组件采用长条形C型槽式基座作为安装载体，基座截面为单侧开口的槽型结构，槽体内侧设置有定位台阶，可直接卡装在拉幅机输送链条的对应安装位上，基座上沿长度方向等距排布多组弹性顶紧单元，每组单元由导向柱、螺旋压缩弹簧、限位螺塞三个核心零件组成。导向柱采用台阶轴结构，下端穿过基座上的导向孔，上端直接与针板底面接触，弹簧套设在导向柱中段，下端抵在基座的安装沉台面上，上端顶在导向柱的轴肩位置，限位螺塞从基座背面旋入导向柱下端的螺纹孔，对导向柱的上行行程做硬限位，避免弹簧过压失效或者导向柱脱出基座。

　　设计过程中重点考量了高温工况下的尺寸稳定性，基座选用耐磨铸铁材质，导向柱采用表面淬火处理的中碳钢，降低长期往复滑动过程中的磨损量，弹簧选用65Mn材质并做表面发黑防锈处理，适配烘箱段180-220℃的长期工作温度，避免高温下弹簧弹力衰减过快。安装边界方面，基座总长度适配常规拉幅机单节链节的安装间距，槽体的开口宽度、安装孔位的中心距完全匹配市面主流拉幅机的链条安装尺寸，不需要对原有设备的链条结构做改造，可直接替换原有老化的张紧组件，降低设备维护的改造成本。

　　功能特性上，每组顶紧单元的弹簧预压量经过精确计算，可提供稳定的8-12N顶紧力，既能够保证针板与布面的贴合度，又不会因为顶紧力过大导致针板磨损加快，导向柱与基座导向孔的配合间隙控制在0.02-0.05mm之间，既保证导向滑动的顺畅性，又避免间隙过大导致针板晃动，多组顶紧单元沿基座长度方向等距排布，可保证整段针板受力均匀，不会出现局部顶紧力不足导致的布边松弛。实际使用过程中，当针板接触布边产生微小退让时，弹簧可快速补偿位移，始终保持针板对布边的勾持力，在织物经过烘箱高温段出现幅宽收缩时，弹性结构可自适应微小的位置变化，避免布边被拉破或者脱针。

　　结构细节上，基座的C型槽边缘做了倒圆角处理，避免安装过程中划伤操作人员或者刮损织物，导向柱的顶端做了平面磨处理，保证与针板底面的接触面积最大化，降低接触应力，延长零件使用寿命，限位螺塞采用内六角结构，方便后期维护时快速拆卸更换弹簧或者导向柱，不需要将整个基座从链条上拆下，减少设备停机维护的时间。整套组件的结构没有复杂的异形曲面，所有零件都采用常规机加工工艺即可生产，加工成本低，互换性强，适合纺织厂做备件批量储备，在不同幅宽的拉幅机上，只需要调整基座的长度以及顶紧单元的排布数量，即可适配不同的设备规格，通用性较强。
