三孔多孔位密封连接安装板结构

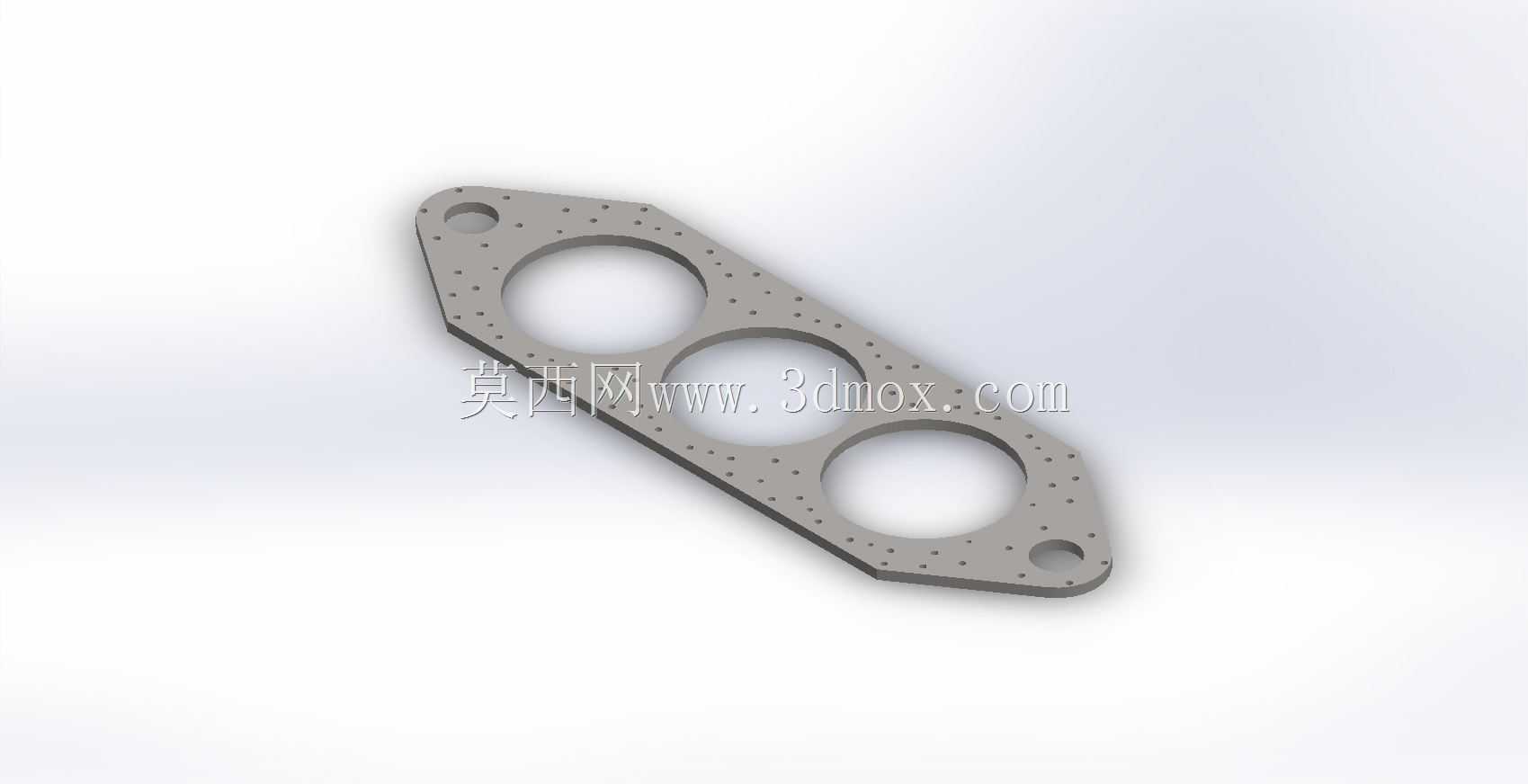

　　这类带三个等径通孔、板身密布小孔的长条形连接板，最常见的应用场景是内燃式发动机的进气歧管与缸盖结合面、排气歧管接口段，或是多通路流体管路的集成对接位置，核心作用是在两个刚性对接面之间形成均匀的密封承压层，同时通过两端的定位安装孔实现对接部件的同轴定位，避免管路对接后出现错位、应力集中导致的密封失效问题。从实际使用工况来看，这类连接板的工作环境往往伴随持续的温度交变、管路振动以及介质压力波动，因此板身的平面度要求极高，常规加工要求里安装贴合面的平面度公差需要控制在0.1mm以内，表面粗糙度不高于Ra1.6，才能保证对接后密封介质不会从贴合面缝隙渗漏。

　　设计这类连接板的时候，首先要匹配对接部件的接口尺寸，三个主通孔的直径需要完全对应对接管路的通径，孔位的中心距公差要控制在±0.05mm范围内，避免安装后出现通径错位、流道截面积缩小导致的介质流动阻力增大问题。板身密布的小孔并非减重设计，而是为了在密封垫式的应用场景下，容纳密封涂层的多余胶体，或是在金属叠片式密封结构中形成微形变缓冲空间，当对接面螺栓拧紧后，板身受到压紧力产生微形变时，这些小孔可以分散局部应力，避免板身出现翘曲变形，同时让密封面的压紧力分布更均匀，不会因为局部压力过大导致密封材料被压溃，或是局部压力不足出现渗漏。两端的安装沉孔位置需要匹配对接部件的螺栓孔位，孔的直径要比配套螺栓大0.2-0.3mm，预留安装时的微调余量，同时孔边需要做小倒角处理，避免安装时螺栓刮伤孔壁产生金属碎屑掉落到管路内部，造成下游部件的卡滞损伤。

　　从安装边界来看，这类连接板的整体轮廓是长条形带圆弧过渡的结构，两端的圆弧半径需要匹配对接部件的安装座轮廓，避免安装后出现边缘干涉，板的厚度需要根据承压等级选择，常规进气系统应用的厚度在1.5-2mm之间，排气系统等高温高压场景下厚度会提升到3mm以上，同时会选用耐热合金材质。在实际装配过程中，这类连接板的安装需要遵循对角拧紧的螺栓紧固顺序，分2-3次逐步拧紧到规定扭矩，避免单次单侧拧紧导致板身倾斜、贴合面出现间隙。不同于实心的刚性连接板，这类带密集小孔的结构在振动工况下有更好的阻尼特性，可以吸收对接部件传递的高频振动，减少螺栓松动的概率，同时三个主通孔的同轴排布设计，让三个通路的介质流动方向一致，流道转折少，能有效降低介质输送过程中的压力损失。在三维建模过程中，需要重点保证所有孔位的位置度公差，板身的上下两个贴合面需要做平行度约束，密集小孔的排布要避开主通孔的受力集中区域，孔与孔之间的最小壁厚不小于1mm，避免冲压或裁切加工时出现孔边开裂的问题，同时板的边缘需要做去毛刺处理，避免安装过程中划伤操作人员或是损坏对接部件的密封面。
