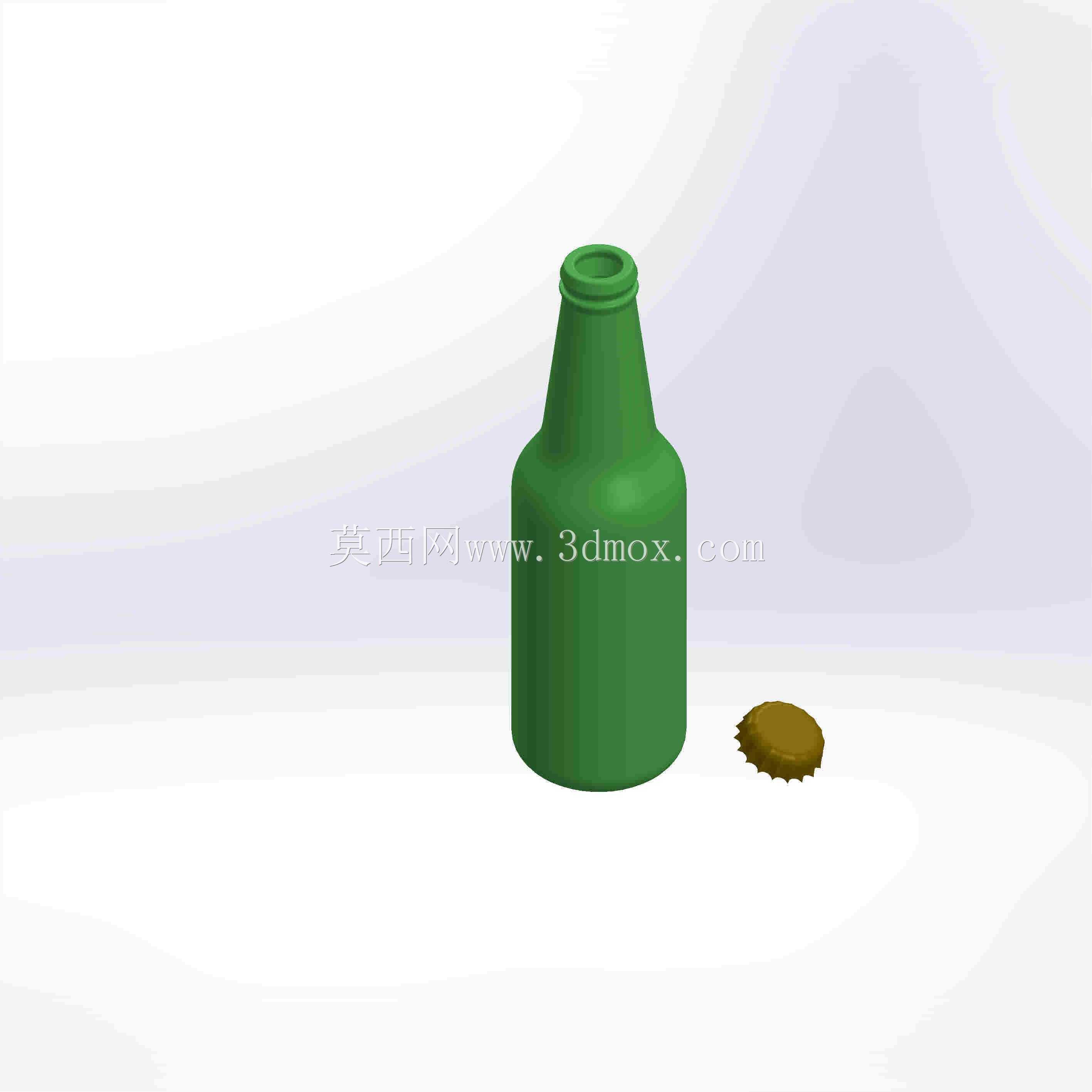

带配套瓶盖的绿色玻璃啤酒瓶结构设计

　　日常饮品流通场景里，这类带配套皇冠盖的绿色玻璃瓶，是熟啤类饮品最常用的密封承装载体，从灌装生产线的旋盖工位，到仓储堆码、商超陈列、终端消费的全链路，都需要瓶体结构适配各环节的力学与尺寸要求。做这个瓶体结构设计时，首先要匹配现有啤酒灌装线的工装夹具边界，瓶身主体采用等直径圆柱段设计，圆柱段的外径公差控制在±0.3mm范围内，保证灌装线上的星形拨轮、夹持传送带能稳定卡合瓶身，不会出现卡瓶、倒瓶的生产线故障。瓶肩位置采用大曲率圆弧过渡，一方面是降低玻璃吹制过程中的应力集中，避免退火后出现暗纹裂纹，另一方面圆弧过渡的结构能让瓶身承受堆码压力时，应力均匀分散到瓶身侧壁，不会在肩颈位置出现应力碎裂的情况。瓶口位置采用标准皇冠盖适配结构，

　　瓶口外径、锁口环的凸起高度与宽度，完全匹配通用皇冠盖的压合尺寸，压盖后瓶盖的锯齿能完全卡入锁口环的下沿，配合瓶口端面的密封胶圈，实现瓶内0.4-0.6MPa的保压要求，满足含气饮品的密封存储需求，避免运输过程中出现漏液、泄压的问题。瓶底位置做内凹式球面设计，内凹深度控制在8-10mm，一方面是提升瓶身竖直放置的稳定性，即使放置平面存在轻微不平整，瓶底的环形接触边也能保证瓶身不倾斜，另一方面内凹结构能提升瓶底的抗冲击能力，当瓶身从一定高度跌落至硬质地面时，球面结构能分散冲击载荷，降低瓶底碎裂的概率。配套的皇冠盖采用冲压成型结构，盖体边缘的21个锯齿角度、齿深都做了标准化适配，盖内预涂的密封层厚度均匀，压合后能完全贴合瓶口端面，

　　不会出现密封间隙。瓶身整体的绿色玻璃材质，除了品牌视觉的需求外，更核心的作用是阻隔波长400-500nm的光线，避免瓶内的饮品受光照产生氧化变味，延长产品的货架存储周期。在建模过程中，瓶身的壁厚做了渐变设计，瓶身主体段壁厚控制在3mm左右，瓶口、瓶底位置的壁厚加厚到4-5mm，兼顾结构强度与玻璃材料的用量控制，降低生产端的原料成本。瓶身圆柱段预留了足够的标签粘贴区域，区域内的表面粗糙度控制在Ra1.6以下，保证纸质标签粘贴后不会出现翘边、脱落的问题，适配自动贴标机的贴装要求。整个瓶体的高度、最大外径尺寸，完全匹配现有标准啤酒周转箱的格位尺寸，单箱可容纳12瓶，堆码时上层周转箱的底部凸台能刚好卡入下层瓶身的瓶口位置，

　　保证堆码三层时不会出现滑垛、倒箱的仓储问题。做结构验证时，重点校核了瓶身的垂直载荷强度，要求单瓶能承受不低于5kN的垂直压力，满足仓储堆码的载荷要求；同时做了内压强度校核，保证瓶体能承受不低于1.2MPa的内压不破裂，适配含气饮品的存储压力要求。瓶口的螺纹？不，皇冠盖是压合结构，没有螺纹，锁口环的位置尺寸公差严格控制，保证压盖机的压头下压时，能准确将瓶盖压合到位，不会出现偏盖、压歪的问题。瓶肩的过渡圆弧半径经过多次调整，既不会因为圆弧过小导致应力集中，也不会因为圆弧过大导致瓶身有效容积不足，在标准瓶高的限制下，实现600ml左右的额定容积，满足常规饮品的容量要求。
