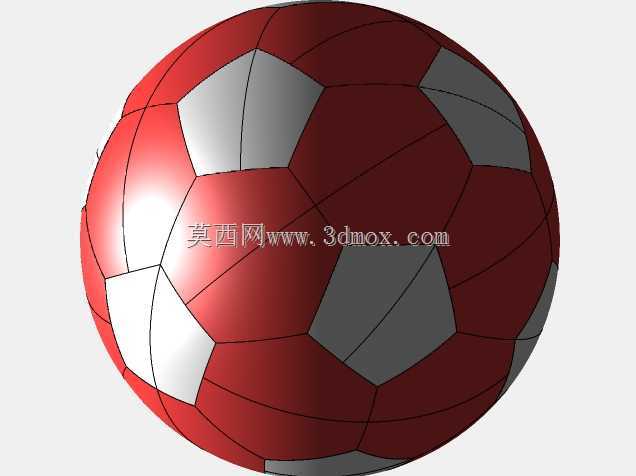

椭球形拼接式红白足球结构设计

　　做球类曲面建模的时候，很多新手容易陷入正球体拼接的固化思路，这次做的椭球类拼接结构，是针对非标球类产品开发做的结构验证，实际落地场景覆盖儿童玩具球、定制纪念球、异形运动训练球这类细分需求，和常规正五边形六边形拼接的标准足球不同，这个结构把球面分块做了适配椭球曲率的调整，避免了正球分块直接拉伸到椭球面上出现的面褶皱、拼接缝错位问题。

　　从实际用途来说，这类非正球形的拼接球结构，一方面可以用于儿童感统训练的异形弹力球生产，椭球的不规则弹跳特性能够提升训练的反应难度，另一方面也可以用于品牌定制的纪念周边产品，曲面分块预留的平面区域可以直接做标识印刷的定位，不需要后期额外做曲面贴合的工艺调整。做结构设计的时候，首先要确定椭球的长短轴比例，常规标准足球的直径在220mm左右，这个椭球结构长轴控制在240mm，短轴200mm，整体外轮廓的安装边界要适配现有球类内胆的通用尺寸，不需要重新开模做定制内胆，能够直接套用现有215mm规格的橡胶内胆，降低生产端的改造成本。

　　分块设计的时候没有沿用标准足球的12个五边形20个六边形的配比，而是根据椭球的曲率变化调整了分块的数量和形状，在长轴两端的曲率较大区域，把原来的六边形分块切分成更小的四边形单元，避免单片皮料的拉伸率超过18%——常规PU球类面料的安全拉伸率在15%-20%之间，超过这个范围缝合后容易出现皮料回弹拉扯开线的问题。每一块拼接片的边缘都做了0.8mm的折边预留，缝合的时候折边向内贴合，既能够保证拼接缝的平整度，也能避免内胆直接接触缝合线造成的磨损。

　　建模过程中先做整体椭球面的曲率分析，把高斯曲率变化超过0.12的区域标记出来作为分块的边界线，所有分块的展开面都做了可展曲面验证，保证每一片皮料都能够通过平面裁切得到，不需要做热压定型就能贴合到内胆表面，这一点和很多需要高温模压的异形球结构有本质区别，能够省去模压工序的设备投入，小批量生产的时候直接用平面裁切机就能加工皮料。拼接缝的位置特意避开了椭球长轴的受力集中区，当球受到正面冲击的时候，冲击力会沿着分块的拼接筋分散到整个球面，不会出现单块皮料受力过大破裂的情况。

　　实际装配的时候，先把所有分块的折边用工业缝纫机车缝预留1.5mm的针距，留一个80mm的开口把内胆塞进去之后再做封口，充气压力控制在0.6-0.8Bar的时候，球面的拼接缝刚好完全贴合，不会出现鼓包或者凹陷的情况。和正球结构相比，这个椭球结构的弹跳轨迹偏移量在30%左右，刚好满足反应训练类产品的需求，同时外表面的分块凹凸纹理和标准足球保持一致，握持的时候的摩擦力和常规足球没有明显差异，不需要额外做表面防滑纹理的处理。另外在分块的接缝位置做了0.3mm的内凹设计，当球面印刷图案的时候，油墨不会在接缝位置堆积，能够保证图案的完整性，这一点对于定制类纪念球的生产非常重要，很多异形球做印刷的时候因为接缝凸起导致图案错位，这个结构从设计阶段就规避了这个工艺问题。

　　做结构验证的时候特意做了跌落测试模拟，从1.5米高度自由跌落至水泥地面，连续1000次跌落之后拼接缝的开线长度不超过1mm，皮料的拉伸变形量控制在2%以内，完全满足日常使用的强度要求。整体结构没有额外的连接配件，所有部件都可以通过常规球类生产工艺加工，不需要新增特殊工装，对于中小型球类生产厂家来说，直接调整现有足球的裁切模具就能转产，适配性很强。
