带波纹结构弧形输送弯管结构设计

　　在流体输送管路系统的布局设计中，受安装空间、设备接口位置、管路走向避让需求的限制，直段管道往往无法满足全路径的敷设要求，弧形弯管是管路系统中改变介质输送方向的核心衔接部件，这款带连续环形波纹结构的弧形弯管，针对常规光滑弯管在安装适配、应力补偿、小空间敷设场景下的痛点做了针对性结构优化。从实际工程应用场景来看，这类弯管可适配化工流体输送、暖通空调管路、小型设备内部气路连接、低压给排水系统等多种场景，尤其适合安装空间局促、管路接口存在小幅位置偏差、设备运行过程中会产生小幅振动的管路布局场景，相比常规光滑壁面的硬管弯接结构，波纹段的存在能吸收管路运行中产生的热胀冷缩位移，抵消设备振动传递到管路的应力，避免硬接结构长期受交变应力出现焊缝开裂、接口渗漏的问题。

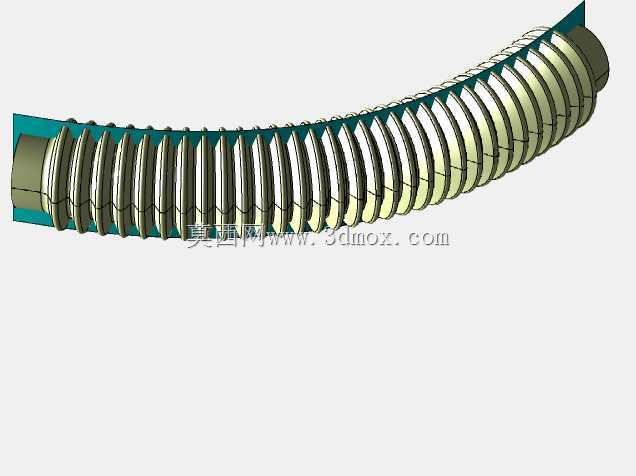

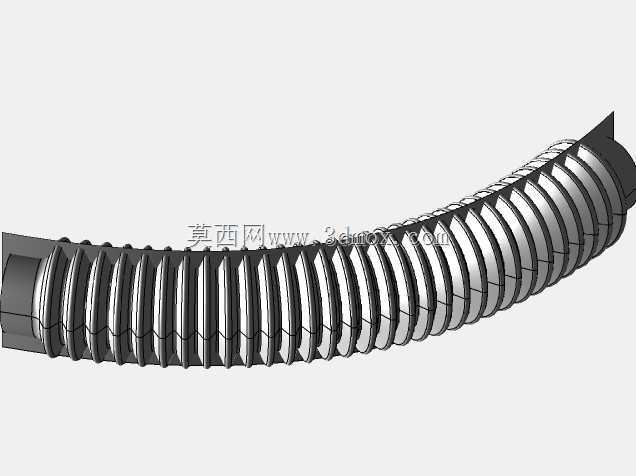

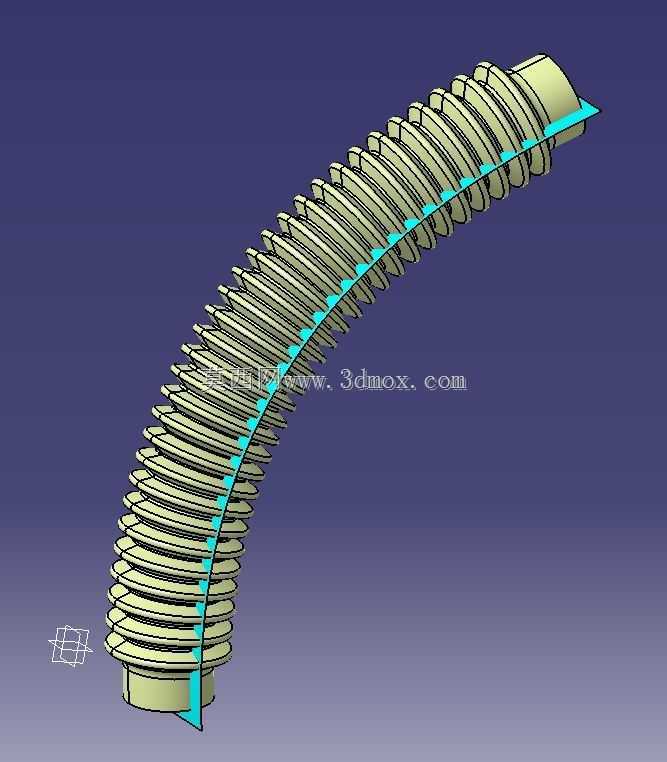

　　从结构功能特性来看，这款弯管整体呈平滑弧形过渡，两端为平直的等径接口段，可直接与同规格的直段管道通过卡箍、焊接或者法兰结构实现对接，中间弧形段外壁设置连续等距的环形波纹结构，波纹的凸起高度、节距经过参数化匹配，既保证弯管整体具备合适的径向刚度，不会在额定工作压力下出现过度形变，又能让弯管沿弧形走向以及轴向、径向具备一定的挠性余量，在实际安装时，如果两端对接的接口存在几毫米范围内的同轴度偏差或者角度偏差，不需要额外增加调整接头，依靠波纹段的微量形变就能完成对接，大幅降低现场安装的调整难度。同时内壁沿弧形走向做了平滑过渡处理，波纹结构的内壁凸起做了圆弧导角处理，不会出现介质流动的死区，能减少介质在弯管处的阻力损失，避免固体杂质在弯管拐角处沉积堵塞，对于含少量细小颗粒的流体介质也能保持顺畅输送。

　　在设计思路层面，这款弯管的建模过程优先确定两端接口的中心距、弧形段的弯曲半径，弯曲半径的取值参考管路设计规范中对应管径的最小弯曲半径要求，避免弯曲半径过小导致介质流动阻力陡增，同时结合安装空间的边界限制做优化，确保弯管敷设时不会和周边的设备支架、其他管线产生干涉。波纹结构的参数设计匹配管材的成型工艺特性，如果是金属材质的波纹管，波纹的节距、壁厚要匹配液压成型或者滚压成型的工艺要求，避免成型过程中出现壁厚减薄过量、波纹开裂的问题；如果是塑料材质的弯管，波纹参数要适配注塑或者吹塑成型的脱模要求，保证生产时的良品率。两端的平直接口段预留足够的安装操作长度，保证对接时卡箍或者焊接操作有足够的操作空间，不会因为接口段过短导致安装工具无法操作，影响连接密封性。

　　从安装边界尺寸来看，这款弯管的两端接口外径与同系列直段管道完全一致，接口端面的垂直度公差控制在管路安装要求的范围内，保证对接时密封面能完全贴合。弯管整体的外轮廓尺寸，包括弧形段的最大外凸尺寸、波纹段的最大外径，都做了参数化标注，在做管路整体布局的三维干涉检查时，可以直接调用模型验证安装空间是否充足，避免现场安装时出现弯管和周边构件碰撞的问题。波纹段的最小弯曲半径、允许的最大偏转角都做了工程化校核，确保在额定工作压力下，弯管的形变在允许范围内，不会因为过度挠曲导致波纹段出现疲劳损坏。和常规的光滑弯管加独立软连接补偿的结构相比，这款集成波纹补偿结构的弯管减少了管路的连接节点，也就减少了潜在的渗漏点，同时整体结构更紧凑，占用的安装空间更小，在小型集成设备的内部管路布局中优势尤为明显，不需要额外预留软连接的安装空间，能帮助设备整体做小型化优化。在实际选型应用时，只需要匹配两端接口的管径、弯管的弯曲角度、整体的弧形走向，就能直接替换原有管路中的弯接部件，不需要对周边管路结构做大幅改动，适配性较强。
