多足轮复合式步行移动机械装置结构

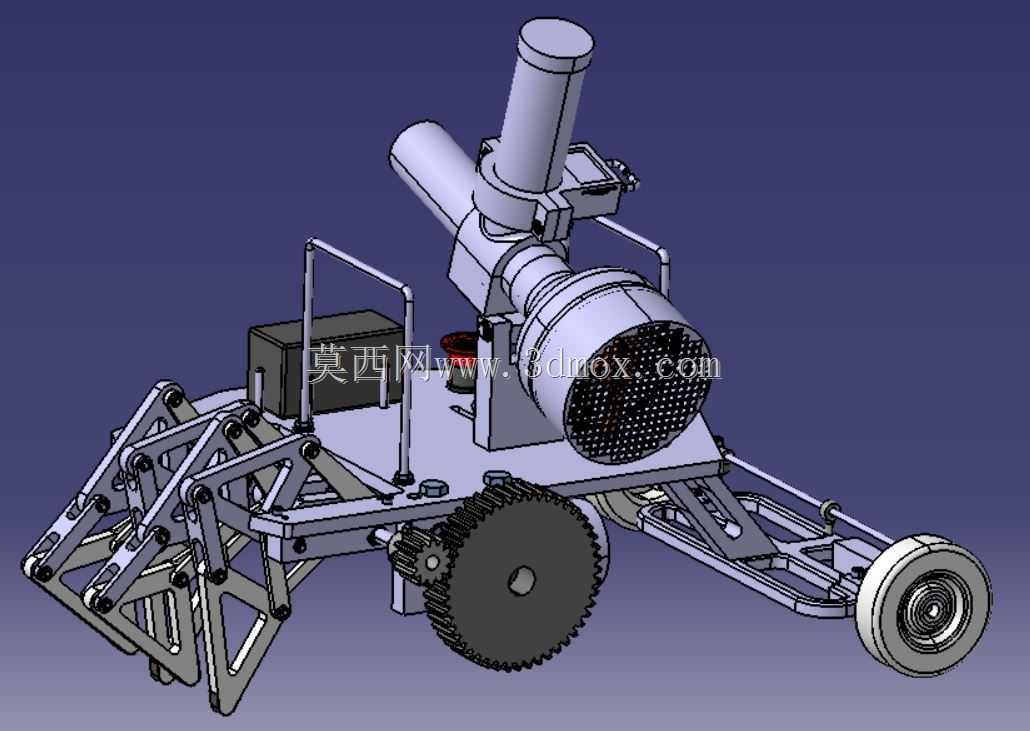

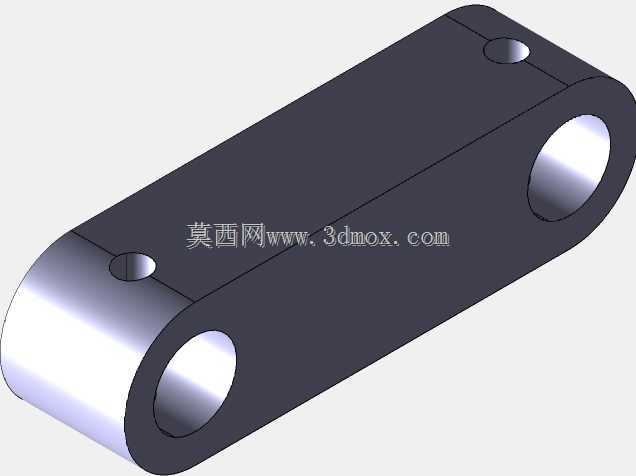

　　这款足轮复合的步行移动装置，核心是兼顾复杂非结构化地形通行与平整路面快速移动的双重需求，在野外勘探、厂区窄域巡检、教学实训演示这类场景中，能弥补纯轮式设备越障能力不足、纯足式设备行进效率偏低的短板。从结构布局来看，装置左侧采用多组平行四边形连杆铰接构成的多足步行单元，每组足端通过铰接点与主框架连接，依靠底部啮合的传动齿轮组将动力同步分配到各连杆铰接轴，实现多足的交替抬升、前摆、落位、蹬进动作，连杆铰接处均采用销轴加轴套的配合形式，预留0.02-0.05mm的转动间隙，既保证动作顺畅，又能避免长期运行出现的铰接松旷问题。装置右侧配套单组辅助轮结构，轮体采用深沟球轴承支撑在轮架上，轮架与主框架通过铰接轴连接，可随地形起伏自适应上下摆动，

　　在平整硬质路面行进时，辅助轮承担部分支撑载荷，配合步行单元的蹬进动作降低行进阻力，在遇到凸起障碍时，轮架可向上抬升避让，不会出现轮体卡滞的问题。主框架上方的动力与控制单元采用分层布置，底层是传动齿轮组的安装基座，齿轮模数根据整机承载需求选定，齿侧间隙控制在合理范围，保证动力传递平稳无冲击；中层布置驱动元件与供电模块，驱动单元的输出轴通过联轴器与主传动齿轮连接，同轴度误差控制在0.03mm以内，避免高速运转时出现偏载磨损；上层布置感知与功能拓展接口，预留的安装位可根据实际使用需求搭载不同的功能模块，比如环境监测传感器、小型作业执行端等，不需要额外改动主框架结构。从安装边界来看，整机宽度控制在常规人行通道的通行阈值内，

　　长度方向步行单元完全展开时的最大前伸量不超出主框架前端的安全边界，轮组的外伸距离也预留了足够的转弯余量，在窄道转向时不会出现部件剐蹭周边物体的问题；整机高度方向，顶部的动力单元外罩做了圆弧过渡处理，没有尖锐外凸结构，在低矮空间通行时可降低剐蹭风险。设计过程中优先考虑了结构的易维护性，所有铰接销轴都设计了快拆结构，不需要专用大型工具即可完成足端磨损件的更换，传动齿轮组采用外露式布置但预留了润滑脂加注口，日常维护时可直接完成润滑保养，不需要拆解主框架结构。足端的接触块采用耐磨材质制作，与地面接触的面做了防滑纹理处理，在硬质光滑路面行进时可提供足够的抓地力，避免出现蹬进打滑的问题；辅助轮的轮面采用硬质耐磨材质，既可以承受径向载荷，

　　又能在小碎石路面行进时不会被尖锐物扎损。传动系统的动力匹配上，通过齿轮齿数比的调整，让步行单元的步幅与轮组的滚动线速度保持匹配，避免出现足轮运动干涉的问题，在平整路面行进时，轮组的滚动可以抵消部分足端抬落带来的整机上下起伏，让行进过程更平稳；在松软或者凹凸不平的地形行进时，多足单元的多个接触点可以分散整机对地面的压强，避免出现轮式设备常见的陷滞问题，同时每个足端的独立铰接结构可以自适应不同高度的地面支撑点，保证整机始终保持水平稳定的姿态，不会因为局部地形凸起出现侧倾。主框架采用钣金折弯加型材焊接的结构形式，在保证整体结构刚度的前提下尽可能降低自重，所有焊接位置都做了去应力处理，避免长期受交变载荷出现焊接位置开裂的问题；各部件的安装孔位均采用配做加工的方式，保证装配时的位置精度，减少装配应力带来的部件变形问题。
