赛事用自动搬运作业机器人结构设计

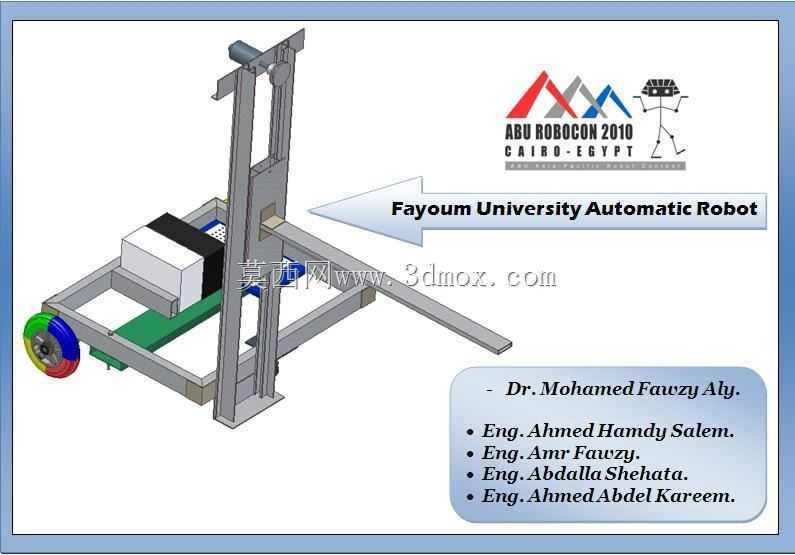

　　这款自动搬运机器人的结构设计，核心围绕赛事场景下的定点物料转运需求展开，整体采用框架式移动底盘搭配垂直升降取放机构的布局，能够在预设的平整场地内完成指定物料的拾取、举升、转运与放置作业。从底盘结构来看，行走轮组采用单轮驱动搭配万向从动轮的配置，驱动轮布置在底盘侧方，搭配彩色标识轮面可直观判断轮组转动状态，底盘框架采用标准铝型材拼接成型，既保证了整体结构的刚性，也方便后期调试时调整各部件的安装位置，底盘上预留了电控元件、电池模块的安装空间，配重块布置在底盘靠近驱动轮的一侧，可抵消升降机构伸出时的倾覆力矩，保证设备满载举升时的整体稳定性。垂直升降机构采用双立柱导轨搭配滑动拖板的结构，立柱采用矩形铝型材作为主体，导轨内嵌在立柱内侧，

　　拖板通过滑块与导轨配合，传动部分采用同步带加直线导向的组合，能够保证拖板上下运行时的平行度，避免出现卡滞或偏斜的问题，拖板前端延伸出叉取臂，叉臂采用扁平长条状结构，可直接插入物料托盘的底部间隙，不需要额外的夹爪结构就能完成物料的托举拾取，这种设计大幅简化了末端执行器的结构，降低了整体重量与控制复杂度。在实际作业场景中，这类机器人可适配平整硬化地面的室内作业环境，常见于教学竞赛、实验室物料转运、轻型产线工位间的物料传递场景，作业时不需要额外铺设轨道，依靠预设的路径识别程序就能完成点对点的移动，升降行程可根据物料的放置高度调整，叉臂的间距也可根据承载物料的托盘尺寸进行适配，能够承载重量在数公斤级的箱式、托盘式轻型物料。从安装边界来看，

　　设备整体的宽度控制在常规通道通行要求范围内，长度方向包含伸出的叉臂后仍能满足狭小场地的转向需求，升降机构完全收回时的整体高度可通过室内常规门洞，不需要拆解就能完成不同作业区域间的转运。设计过程中优先考虑了结构的易加工性与装配便捷性，大部分结构件采用标准型材与板材切割成型，不需要复杂的机加工工序，各部件之间采用螺栓连接，方便调试时快速拆装调整，驱动轮的安装座预留了张紧调节间隙，可在传动带出现松弛时快速调整张紧度，升降机构的上下两端都设置了机械限位块，避免拖板运行超出行程造成结构损坏。电气元件的安装位置都做了避让处理，电池与控制模块布置在底盘中部的低位置区域，进一步降低设备整体重心，提升运行时的稳定性，所有走线都沿着型材内侧的线槽布置，

　　避免运动过程中线缆被拉扯或与运动部件产生干涉。叉臂的上表面做了防滑处理，可避免转运过程中物料出现滑移，叉臂根部与拖板的连接位置设置了加强筋，能够承受满载时的弯矩，避免长期使用后叉臂出现下弯变形。转向方面依靠两侧轮组的差速实现原地转向，最小转弯半径很小，能够在狭小的作业区域内完成调头、对位操作，对位精度可满足常规物料放置的要求，不需要额外的高精度视觉对位系统就能完成作业，整体的制造成本与维护难度都控制在较低水平，适合教学场景下的二次开发与调试改造，也可作为轻型自动搬运设备的原型结构，针对实际工业场景的需求做防护升级、传感器加装后即可投入实际产线使用。
