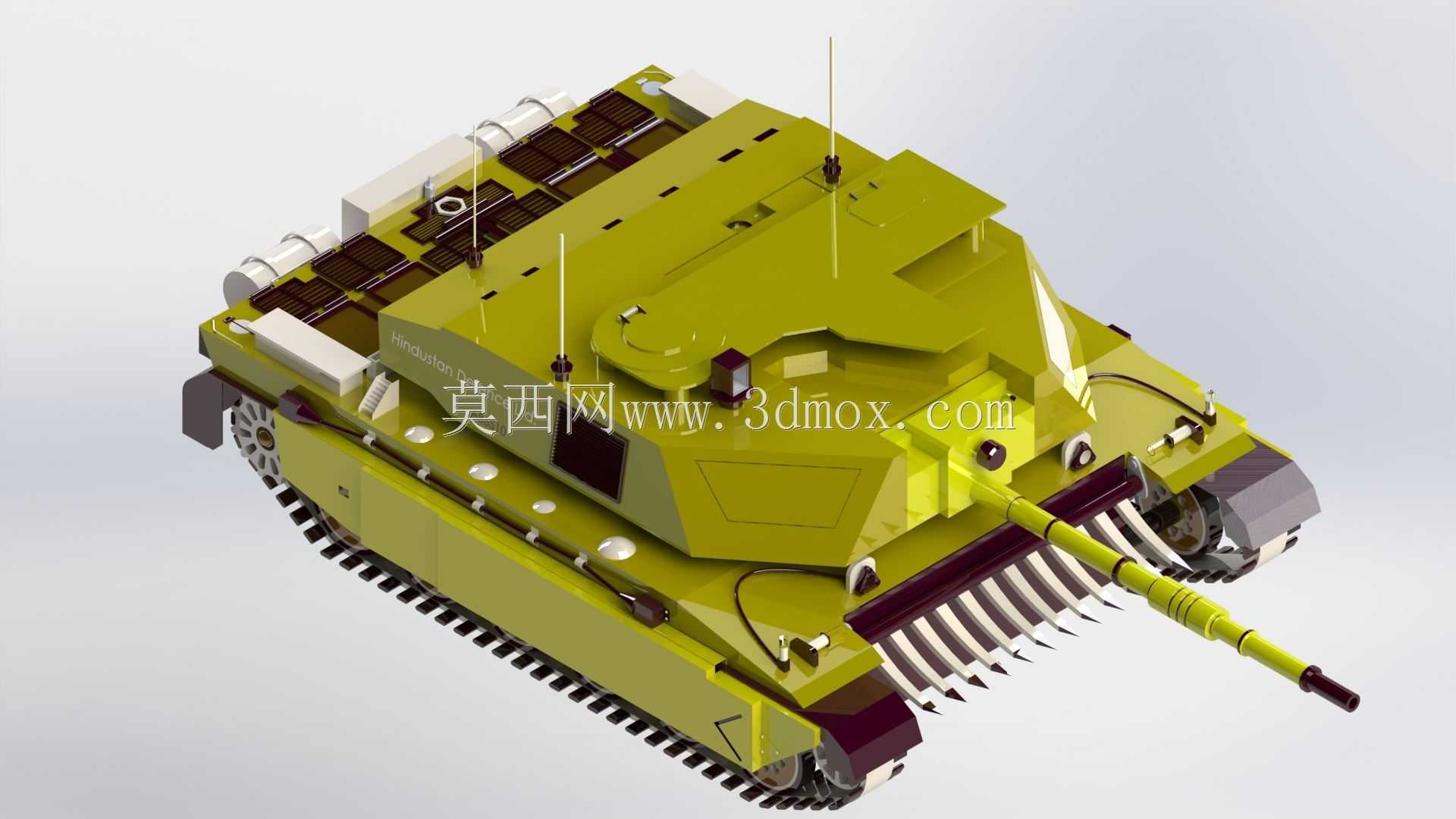

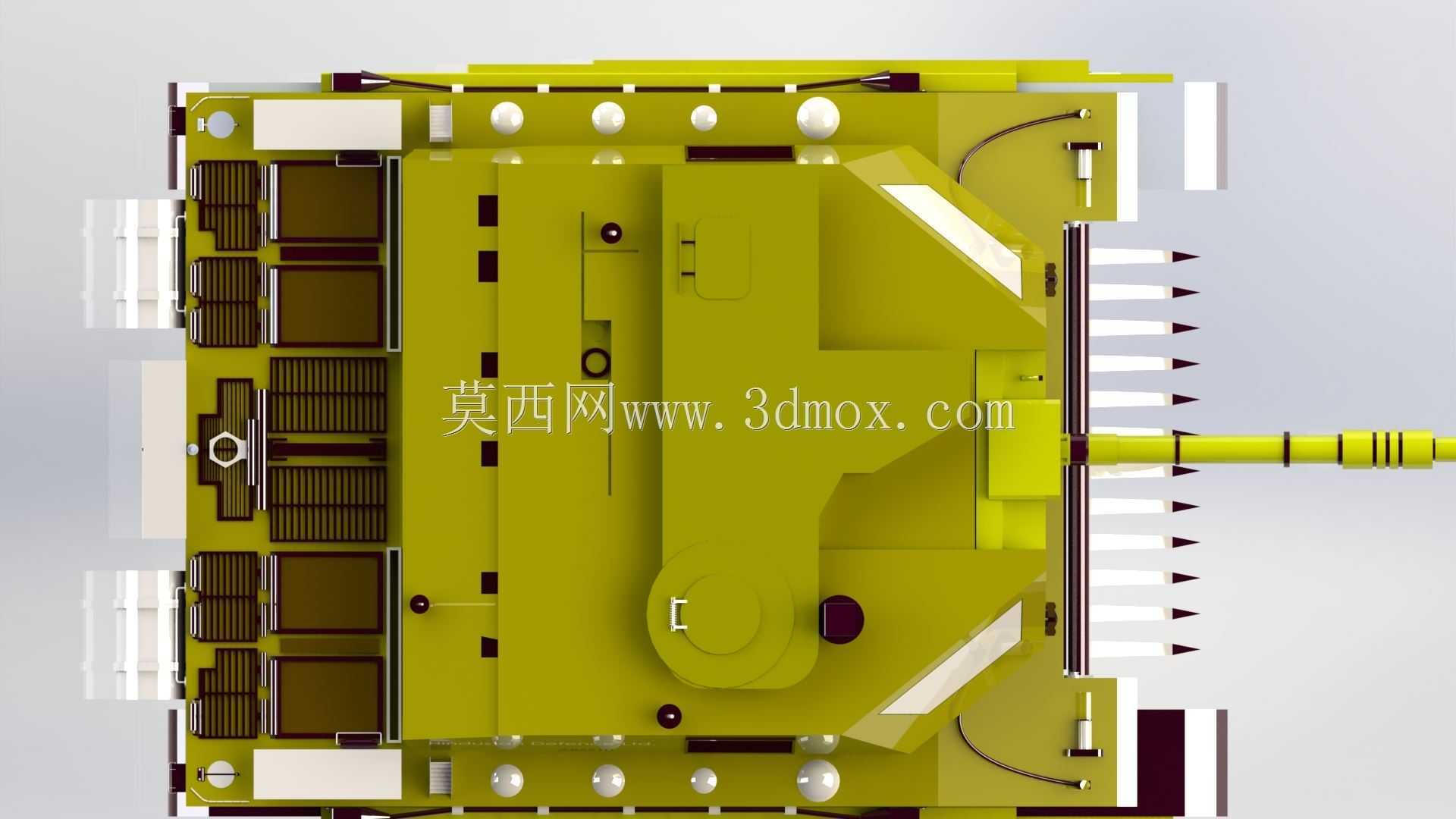

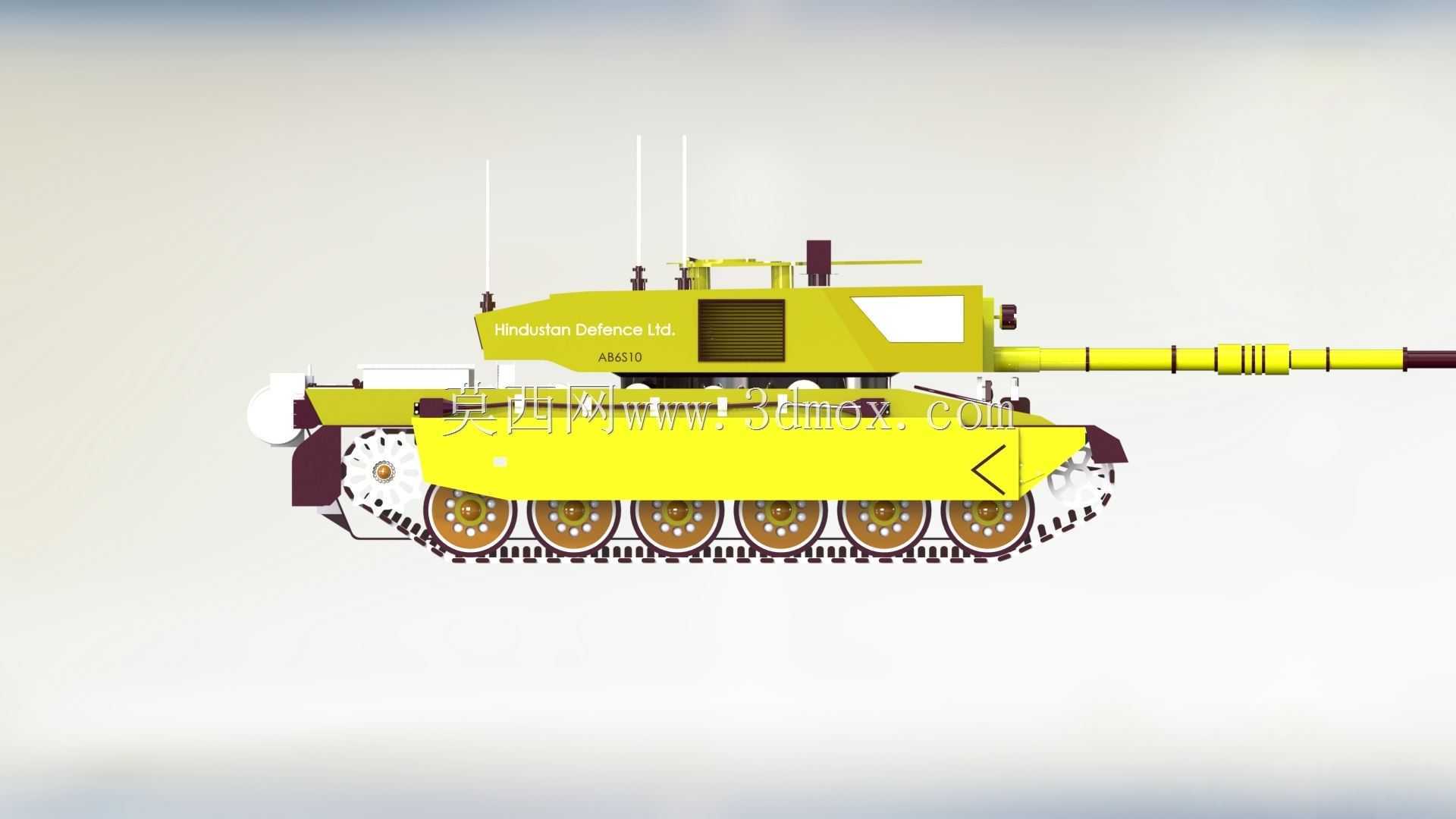

履带式军用主战坦克外观结构三维设计

　　履带式装甲作战车辆的三维结构设计，首先要匹配复杂地形通行的核心使用需求，这类装备主要应用于陆地突击作战、阵地攻坚、装甲集群对抗等场景，能够在泥泞、沟壑、松软沙地等轮式车辆无法通行的区域保持机动能力，同时为车载武器系统、乘员提供装甲防护支撑。从结构布局来看，该型装备采用常规的动力舱后置、战斗舱中置、驾驶舱前置的布局方案，行走部分采用六对负重轮搭配主动轮、诱导轮的履带式行走结构，履带板采用挂胶与金属齿结合的设计，既能够保证硬质路面行驶时的路面保护性，也能在越野工况下提供足够的抓地力，避免打滑陷车。炮塔部分采用焊接装甲结构设计，主炮身管采用多段阶梯式结构，搭配炮口制退装置与抽气装置，能够在大口径弹药发射时有效降低后坐力对炮塔结构的冲击，

　　同时减少炮尾焰对乘员舱的影响。炮塔顶部预留了观瞄设备、通信天线、辅助武器的安装接口，两侧的烟雾弹发射装置采用模块化安装设计，可根据实际任务需求调整发射单元的数量与布置角度。车身侧面的侧裙板采用分段式安装结构，既能够对行走机构的负重轮、悬挂部件形成防护，避免轻武器射击、破片飞溅造成行走部件损坏，也能在维修保养时快速拆卸，对悬挂扭杆、负重轮轴承等部件进行检修。动力舱部分采用模块化设计思路，整体动力包可通过吊装方式快速整体更换，大幅缩短战场抢修的时间，进气格栅采用百叶窗式结构，兼顾散热效率与防弹性能，能够在大负荷越野行驶时保证动力系统的进气量与散热需求，同时避免大角度射来的流弹击穿散热片造成动力失效。在建模过程中，

　　需要严格控制各部件的安装边界：炮塔座圈的直径要匹配车身战斗舱的开口尺寸，保证炮塔旋转时不会与车身甲板发生干涉，主炮的俯仰角度范围要匹配炮塔内部的反后坐装置行程，避免在最大俯角、最大仰角射击时炮尾与炮塔内壁、弹药架发生碰撞。行走部分的负重轮行程要匹配扭杆悬挂的弹性变形量，保证车辆在越过垂直墙、壕沟时，负重轮有足够的上下活动空间，不会出现刚性撞击导致悬挂部件断裂。车身的整体宽度要符合铁路运输、平板拖车运输的尺寸限值，避免在战略机动时出现超宽无法通行的问题，炮塔在旋转至90度侧向状态时，炮管的外伸长度也要匹配运输载具的长度边界，保证长途运输时无需拆卸炮管即可完成固定。装甲板的焊接坡口、螺栓连接的孔位都在模型中做了还原，

　　能够直接用于后续的工艺拆解、装配模拟，不同部件的材质区分也做了明确的划分，装甲钢、橡胶履带板、光学观瞄窗口、通信天线等部件的外观特征都做了对应呈现，可用于作战仿真演示、装备结构教学、虚拟训练场景搭建等用途。在细节处理上，车身前部的牵引钩、大灯、副油箱挂载点，炮塔外部的工具固定卡扣、扶手、信号天线基座都做了等比例还原，这些附属部件虽然不影响核心作战性能，但在实际使用中是乘员完成日常维护、战场牵引、应急维修的必要结构，建模时不能忽略这些细节的安装位置与结构强度，比如牵引钩的连接座要直接与车身主装甲梁焊接，保证牵引几十吨重的车身时不会出现连接座断裂的问题。
