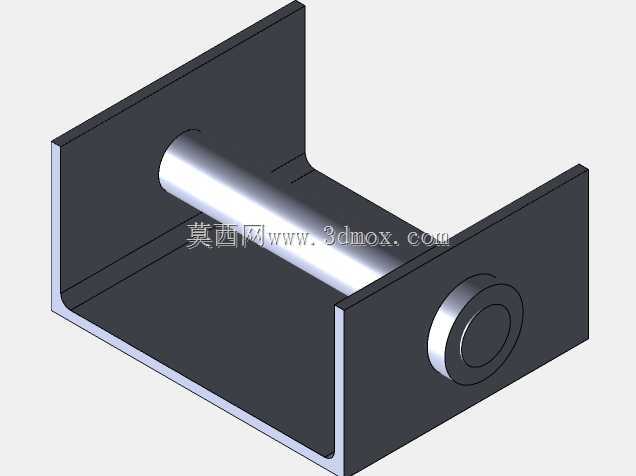

U型支架配套螺栓预紧连接结构

　　在各类钢结构机架、设备支座、工装夹具的装配环节中，螺栓预紧连接是应用频次最高的可拆卸紧固方案，这套U型支架配横向穿装螺栓的结构，正是针对槽型安装空间设计的典型预紧连接单元。日常做设备结构设计时，经常会遇到两侧立板需要横向拉结、同时要保证连接面具备足够预紧力防松的场景，比如输送线侧边的挡料支架安装、小型焊接工装的定位挡块固定、钣金箱体内部的元器件安装支座，都能用到这类结构。

　　从结构功能来看，这套组件的核心作用是通过螺栓的轴向预紧力，让两侧U型立板与被夹持件之间产生足够的静摩擦力，抵消设备运行过程中产生的振动、冲击载荷，避免连接位置出现松动、位移。和普通外露式螺栓连接不同，这套结构的螺栓穿装在U型槽内部，螺栓杆身大部分被两侧立板包裹，一方面能减少外部粉尘、切削液对螺栓螺纹的侵蚀，延长紧固件使用寿命，另一方面也能避免螺栓外露部分和周边运动部件发生干涉，在空间紧凑的设备内部安装时优势尤其明显。

　　设计这类结构的时候，首先要明确安装边界的尺寸约束：U型支架的内侧净宽度要和被夹持工件的厚度匹配，预留的螺栓穿装间隙控制在0.2-0.5mm之间，间隙过大会导致装配后螺栓受剪时出现额外的弯曲应力，间隙过小则会提升装配难度，现场安装时很难快速穿入螺栓。螺栓的公称直径选择要结合载荷计算确定，常规轻载工装场景选M6-M8规格即可，中载的机架拉结场景则要用到M10-M12的螺栓，同时要保证螺栓旋合长度不小于螺纹公称直径的1.5倍，避免螺纹受力时出现滑牙失效。

　　实际建模过程中，要注意几个容易被忽略的细节：U型立板上的螺栓过孔要做同轴度约束，两侧孔的同轴度公差控制在Φ0.1mm以内，否则穿装螺栓时会出现卡滞，现场装配时往往需要强行敲入螺栓，不仅会损伤螺栓螺纹，还会导致预紧力无法均匀传递。螺栓头部的沉台尺寸要和螺栓头的对边宽度匹配，沉台深度刚好覆盖螺栓头厚度即可，不需要过深，避免削弱立板的结构强度。另外，预紧力的施加要结合螺栓等级确定，8.8级螺栓的预紧力可以按螺栓屈服强度的70%计算，装配时用定扭矩扳手锁紧，避免预紧力过大导致螺栓塑性变形，或者预紧力不足出现连接松动。

　　从安装适配性来看，这套结构不需要额外的焊接工序，全部采用可拆卸的螺栓连接，后期维护时可以快速拆解更换部件，对于需要频繁调整安装位置的工装场景，只需要在U型支架的底板上开设长圆孔，就能实现一定范围内的位置调节，适配不同尺寸的工件装夹需求。在做有限元校核的时候，要重点关注螺栓与孔壁的接触应力、U型立板根部的弯曲应力，尤其是承受横向冲击载荷的场景，要对立板根部做圆角过渡处理，避免应力集中导致立板断裂。很多新手设计这类结构时，往往会忽略预紧状态下的立板变形，当预紧力过大时，U型立板会出现向外张开的变形，导致预紧力损失，所以在设计时要根据预紧力大小核算立板的厚度，薄钣金材质的U型支架要在立板外侧增加加强筋，抵消预紧时的张开变形。

　　这套结构的外形尺寸可以根据实际安装空间灵活调整，核心的连接逻辑保持不变即可：通过横向穿装的螺栓提供预紧力，U型支架作为承载基体包裹螺栓杆身，既保证连接强度，又能优化安装空间的利用率，在各类中小型机械设备、工装夹具的结构设计中都有很高的复用价值。
