三角布局张紧轮式同步带传动结构

项目分类:通用机械零部件 发布时间:2021-12-04 ID:438137
  • 三角布局张紧轮式同步带传动结构
  • 三角布局张紧轮式同步带传动结构
  • 三角布局张紧轮式同步带传动结构
  • 三角布局张紧轮式同步带传动结构
  • 三角布局张紧轮式同步带传动结构

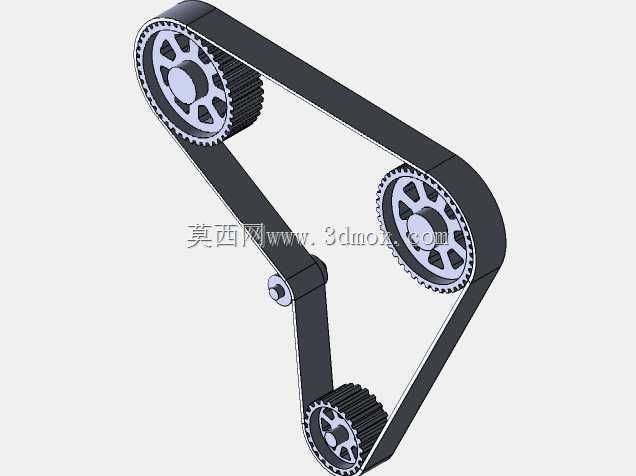

  这套三角排布的带传动结构,在轻工输送、小型自动化设备的动力传递环节有很高的适配性,很多需要跨多工位传递动力、安装空间呈不规则三角区域的设备,都会采用类似的布局来规避传动干涉问题。区别于常规的两带轮平行轴传动,这套结构额外加入了一个带支撑摆臂的张紧带轮,三个带轮不在同一直线上,而是呈锐角三角分布,同步带绕过三个带轮形成闭合的传动回路,能在有限的安装空间内拉长带体的有效啮合长度,降低单段带体的负载应力。

  从实际使用场景来看,这类结构常出现在小型包装设备的多工位动力分配、桌面级自动化加工设备的主轴进给传动、甚至部分轻型输送线的转角动力传递环节——当设备内部的动力输出轴和两个负载输入轴无法布置在同一直线、且轴间距存在装配公差或者长期运行后带体出现松弛时,摆臂式张紧轮可以自动补偿带体的伸长量,不需要反复拆卸调整带轮的中心距,能大幅降低设备运维的调整工作量。

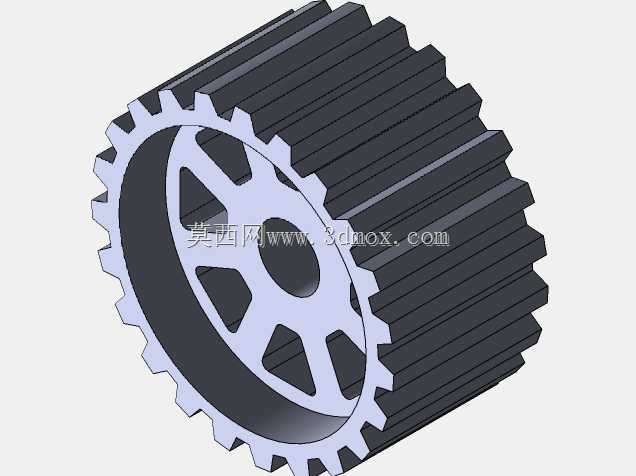

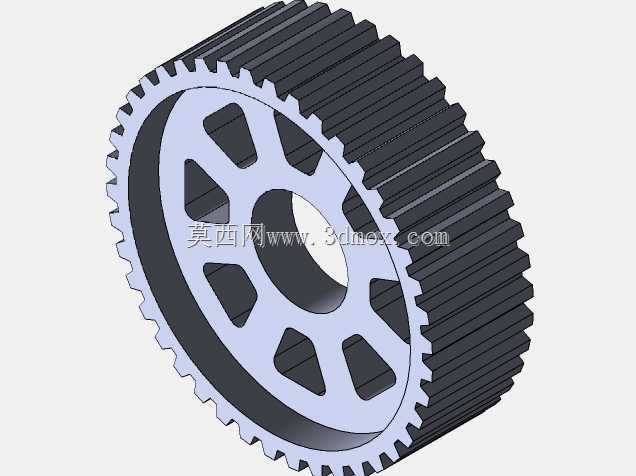

  设计层面上,三个带轮均采用了齿形啮合结构,和同步带的齿槽完全匹配,避免了平带传动容易打滑的问题,传动比的控制精度更高,适合对转速传递稳定性有要求的场合。带轮的轮辐采用了减重孔设计,在保证轮体结构强度、满足齿根抗弯要求的前提下,尽可能降低了带轮自身的转动惯量,减少传动过程中的惯性损耗,提升启停阶段的响应速度。张紧轮的摆臂采用了单销轴铰接的结构,铰接点的位置经过测算,摆臂的摆动行程刚好覆盖同步带从全新状态到磨损极限的伸长量范围,不会出现张紧过度导致带体应力过大提前断裂,也不会出现张紧行程不足导致带体松弛跳齿的问题。

  安装边界上,这套结构的三个带轮中心距都预留了标准的装配公差带,输入轴和两个输出轴的轴端都采用了通用的圆轴加键槽的连接形式,能适配市面上多数标准的输出轴连接件,不需要额外定制转接法兰。带体的选型匹配了带轮的齿距参数,运行过程中带体的背面不接触设备的其他结构件,三角布局的内侧预留了足够的安全间隙,即使带体运行过程中出现小幅的横向振动,也不会和周边的机架、线束产生剐蹭。需要注意的是,这套结构的张紧摆臂没有额外配置阻尼结构,更适合转速稳定、负载波动不大的传动场景,如果是冲击负载较大的工况,还需要在摆臂铰接位置加装阻尼套或者辅助拉簧,避免张紧轮出现周期性跳动导致带体磨损加快。

  从结构细节来看,带轮的齿面都做了倒角处理,同步带装入的时候不需要强行撬入,顺着齿槽的导向就能顺利卡入,装配难度更低。带轮的两侧都设置了挡边,能避免带体运行过程中出现轴向窜动脱落的问题,即使设备安装存在小幅的角度倾斜,带体也能始终保持在带轮的啮合区域内。摆臂的铰接销轴采用了过盈配合的装配方式,和机架连接的位置不会出现松旷,长期运行也不会因为铰接间隙变大导致张紧力失效。
