卧式蒸汽保温压力容器结构设计

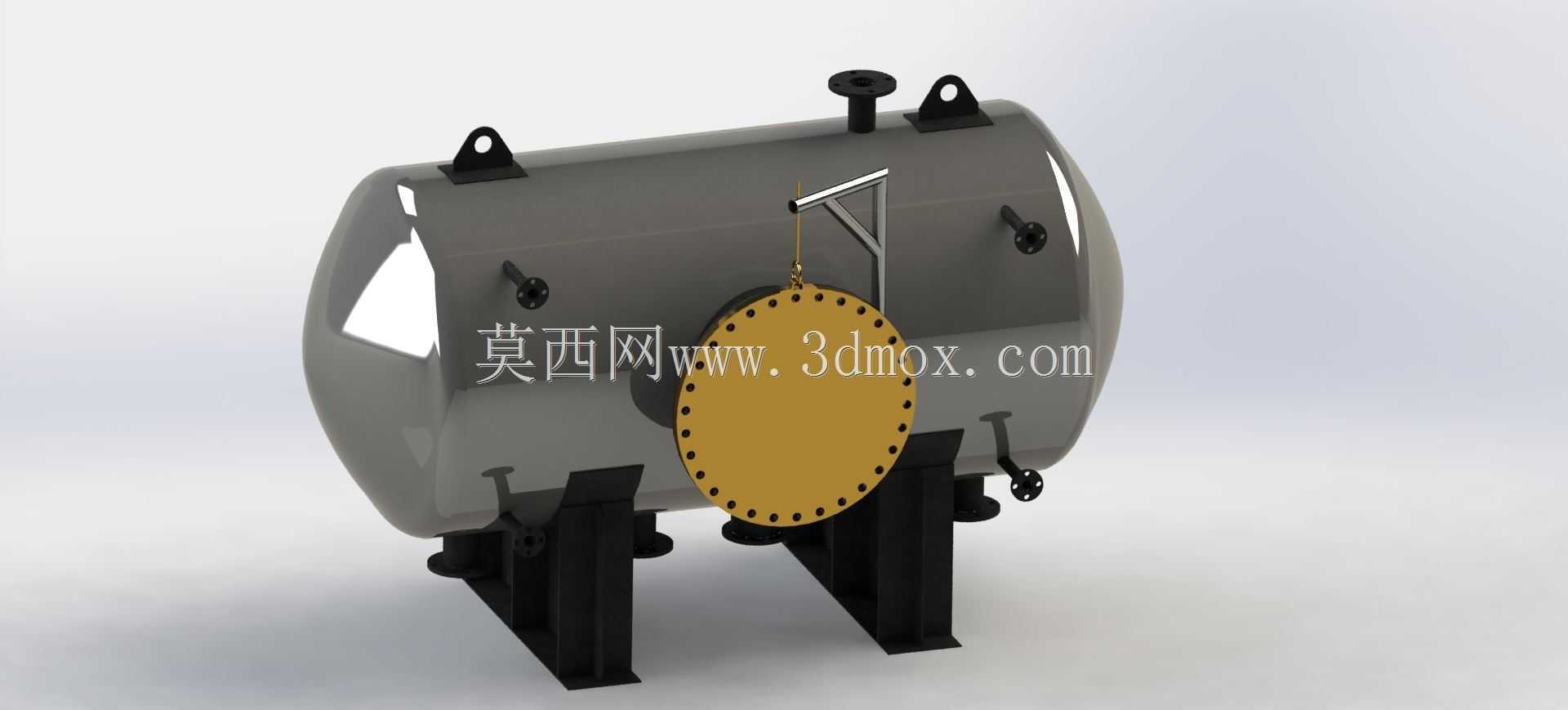

　　在化工生产、食品加工、集中供热配套以及工业蒸汽输配系统中，这类卧式承压容器是核心的工艺缓冲与储热单元，区别于立式储罐的占地特性，卧式布置的结构更适配厂房层高受限、需要低位安装对接管线的现场工况，日常运行中承担着蒸汽稳压、饱和水储存、系统负荷波动缓冲的实际作用，避免上游锅炉供汽压力波动直接传导至下游用汽设备，保障生产端蒸汽参数的稳定性。从结构设计逻辑来看，整个罐体采用椭圆形封头对接圆柱形筒身的经典承压结构，椭圆形封头的曲面曲率经过受力优化，能够在同等壁厚条件下承受更高的内压载荷，相比平盖封头大幅降低材料用量与结构应力集中风险。筒身端部设置的大直径法兰人孔，是为了满足设备定期内部检验、污垢清理以及内件检修的操作需求，

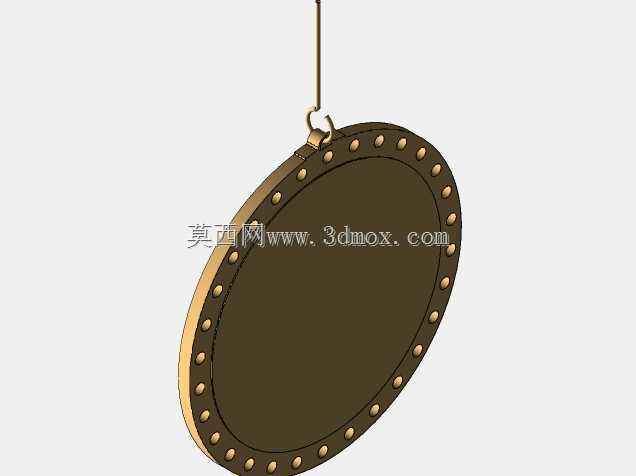

　　法兰端面上均匀布置的螺栓孔能够保证密封垫片均匀受压，杜绝运行过程中的蒸汽泄漏风险，人孔盖采用快开辅助吊接结构设计，日常检修时无需完全拆卸所有螺栓即可借助侧面的吊臂完成人孔盖的开合操作，降低一线运维人员的作业强度。罐体顶部设置的两个吊耳结构，是专门为设备吊装转运设计的受力点，吊耳的焊接位置经过重心核算，保证吊装过程中罐体保持水平姿态，避免倾斜导致的结构变形或者吊装滑脱风险，顶部同时预留了安全阀接口、压力检测接口以及排空接口，分别对应超压泄放、运行参数监测、投产前罐体空气排空的功能需求，所有接口的管径与法兰标准都匹配常规工业蒸汽管线的通用规格，无需额外定制转换连接件即可完成现场配管。罐体侧面布置的多组径向接管，分别对应蒸汽进口、

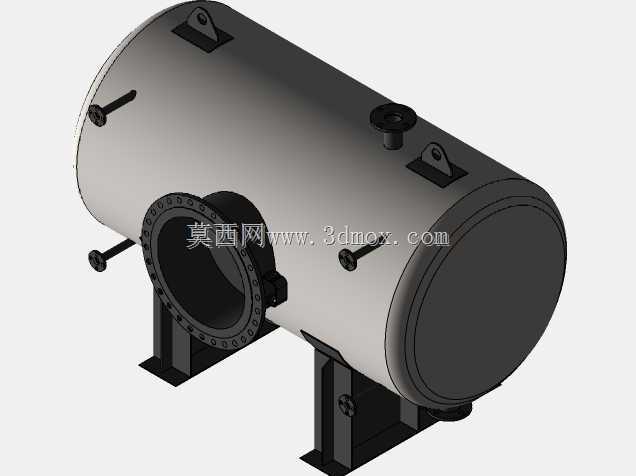

　　冷凝水出口、液位检测接口以及备用工艺接口，不同接口的高度位置经过液位区间核算，保证蒸汽进口位于罐体上部汽相空间，冷凝水出口位于罐体下部液相区域，避免运行过程中出现蒸汽带水或者冷凝水排出不畅的问题。罐体底部的两组鞍式支座，是卧式容器的标准支撑结构，支座的弧形接触面与筒身外壁完全贴合，能够将罐体的自重以及内部介质重量均匀传递到基础平台上，其中一组支座设计为固定端，另一组为滑动端，能够适配罐体在温度变化过程中产生的热胀冷缩位移，避免温度应力导致的焊缝开裂或者结构变形，支座底板上预留的地脚螺栓孔，匹配常规工业设备基础的安装尺寸，现场安装时无需额外打孔即可完成固定。设计过程中需要重点考量的边界参数包括，

　　罐体的整体长度需要适配现场安装区域的预留空间，直径大小根据所需的储汽容积、蒸汽停留时间计算确定，筒身壁厚根据设计压力、设计温度以及所选钢材的许用应力通过强度计算公式校核确定，所有焊接接头都需要做无损检测，保证承压边界的完整性。这类带保温功能的蒸汽压力容器，外部通常会包覆岩棉或者硅酸铝保温层，减少运行过程中的热量散失，降低蒸汽冷凝速率，提升整个蒸汽系统的能源利用效率，相比无保温的裸罐，热损失能够降低七成以上。在三维建模过程中，所有结构的倒角、焊缝预留、法兰密封面尺寸都严格遵循压力容器设计规范，接管的位置排布充分考虑现场配管的操作空间，避免出现管线碰撞或者阀门操作空间不足的问题，鞍座的安装间距经过弯矩核算，保证筒身支撑位置的弯曲应力在材料许用范围内，避免长期运行出现筒身下挠变形。日常运行中，这类容器需要配合液位计、安全阀、压力表组成完整的安全保护系统，当内部压力超过设定值时安全阀自动起跳泄放，液位过高或者过低时触发报警信号，保障设备始终在安全参数区间内运行，在食品加工的蒸煮工段、化工行业的反应釜供汽系统、制药行业的灭菌配套系统中，这类卧式蒸汽压力容器都有着非常广泛的应用，是工业蒸汽系统中不可或缺的缓冲储配设备。
