自行车车架静力学受力变形仿真分析

　　日常通勤、运动骑行场景下，自行车车架作为整车核心承载构件，其结构强度与变形特性直接决定骑行安全性与使用寿命，本次针对自行车三角框架结构开展的静力学仿真分析，核心是模拟实际骑行过程中典型载荷作用下的结构响应，为车架结构优化、管材选型提供量化的数据支撑。从实际使用场景来看，骑行过程中车架承受的载荷来源较为复杂，包含骑乘者自重施加在鞍座位置的垂直载荷、脚踏传动过程中传递到五通位置的交变载荷、路面颠簸通过轮组传递到前后叉端的冲击载荷，本次分析选取最具代表性的静态垂直载荷工况，在鞍座安装位置施加100N的垂直向下作用力，模拟静止状态下骑乘者坐于鞍座时的基础受力状态，所有约束与载荷施加均基于静态结构分析模块完成，未引入动态冲击、

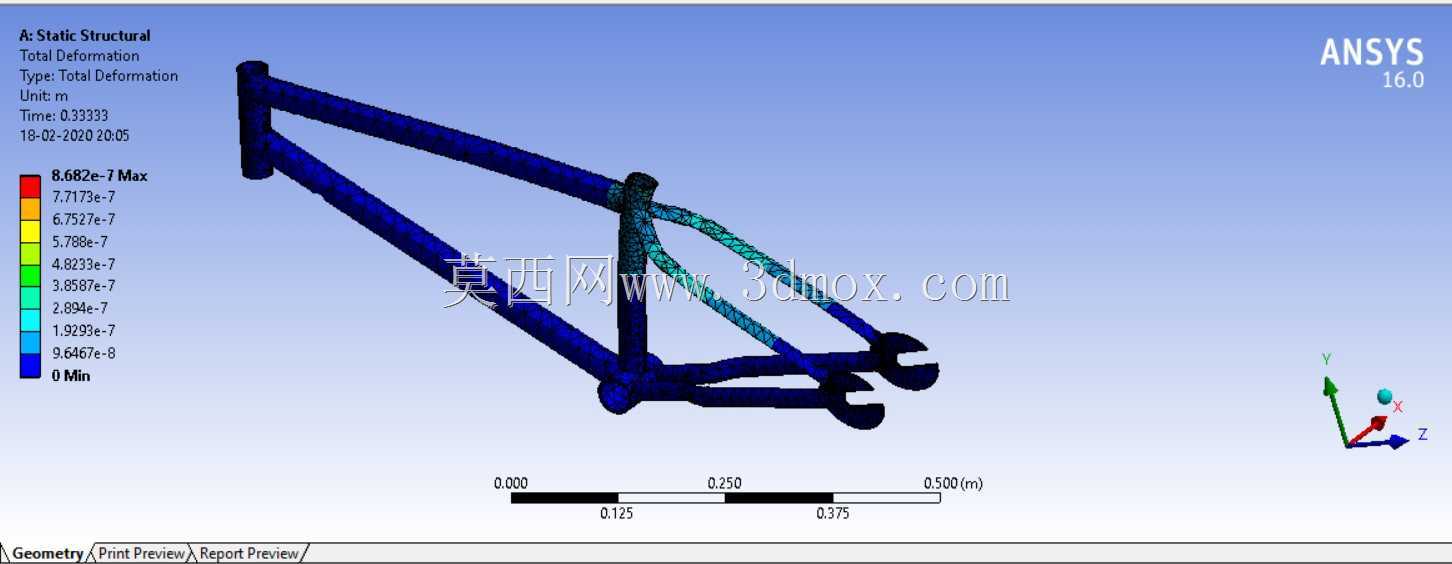

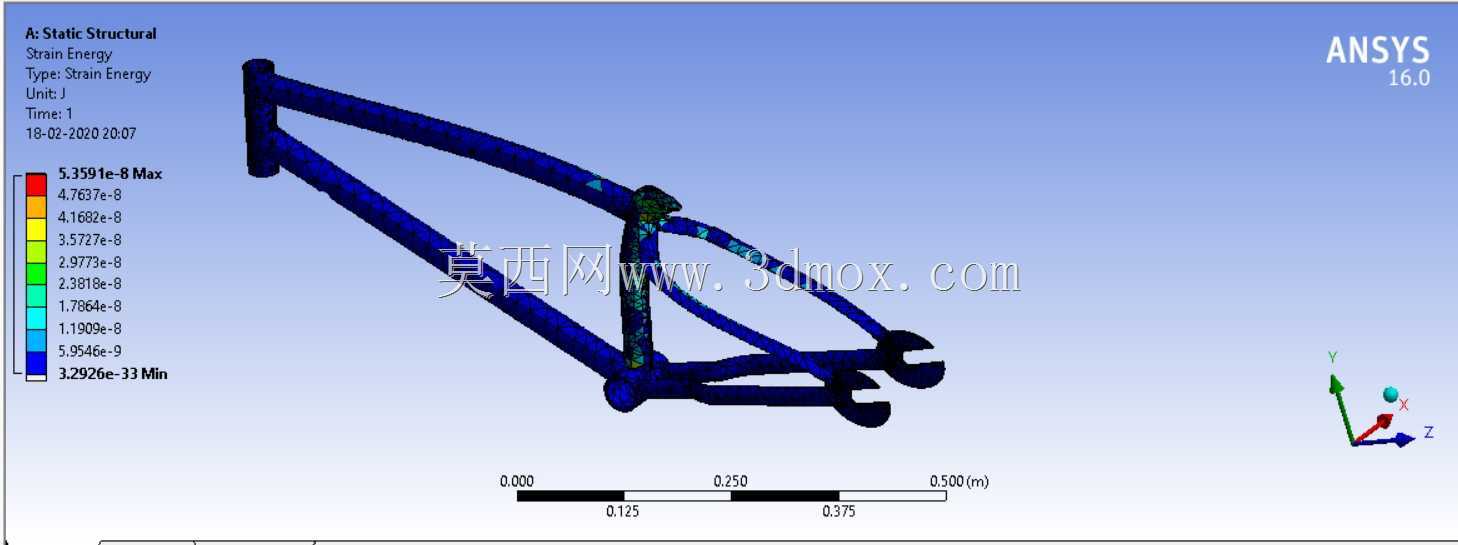

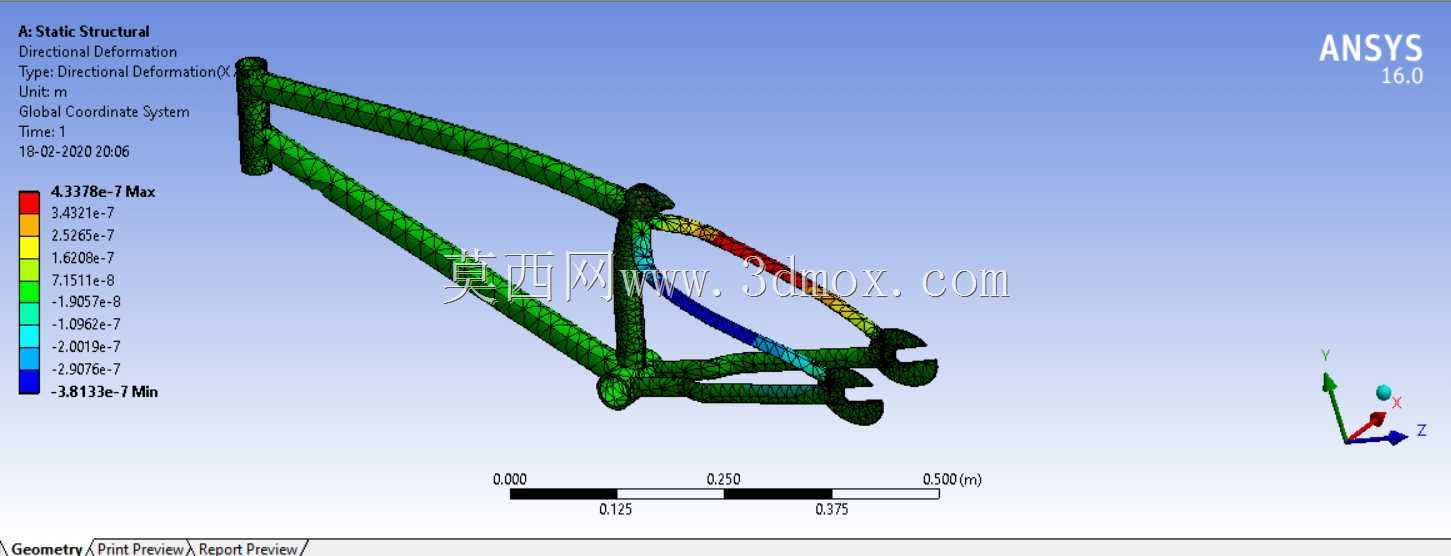

　　疲劳交变等复杂载荷变量，便于先获取基础静刚度特性数据。从结构设计思路来看，本次分析的车架采用经典的菱形三角框架布局，上管、下管、立管、后上叉、后下叉通过焊接节点连接形成稳定的桁架结构，这种布局的核心优势是通过管材的轴向拉压承载替代弯曲承载，在同等管材重量下获得更高的结构刚度，分析过程中对各管材连接节点做绑定约束处理，模拟实际焊接后的刚性连接状态，前后叉端位置施加固定约束，模拟轮组安装后对车架的支撑限位效果。从仿真输出的变形云图可以看出，载荷作用下的最大变形区域集中在立管与上管、后上叉的连接节点附近，变形量从该区域向前后叉端约束位置逐步递减，云图左侧的变形量标尺清晰呈现了不同位置的变形梯度，后下叉与五通连接区域因为靠近载荷传递路径，

　　变形量次之，上管靠近头管位置、下管靠近头管位置因为距离固定约束端较近，变形量处于较低水平。从尺寸边界来看，本次分析的车架整体长度方向尺寸控制在0.5m量程范围内，各管材的管径、壁厚参数按照常规通勤自行车的通用规格设置，安装边界方面，前叉端的开档尺寸、后叉端的开档尺寸均符合常规轮组花鼓的安装匹配要求，五通位置的安装接口、鞍座管的安装孔径均兼容市售标准自行车零配件，不需要额外做定制化修改即可适配常规传动、座垫组件。从工程应用角度来说，这类静力学仿真分析的结果可以直接指导车架的结构优化，比如针对变形量较大的立管与后上叉连接节点，可以通过增加补强片、调整管材壁厚、优化节点焊接过渡形状的方式降低局部应力集中与变形量，

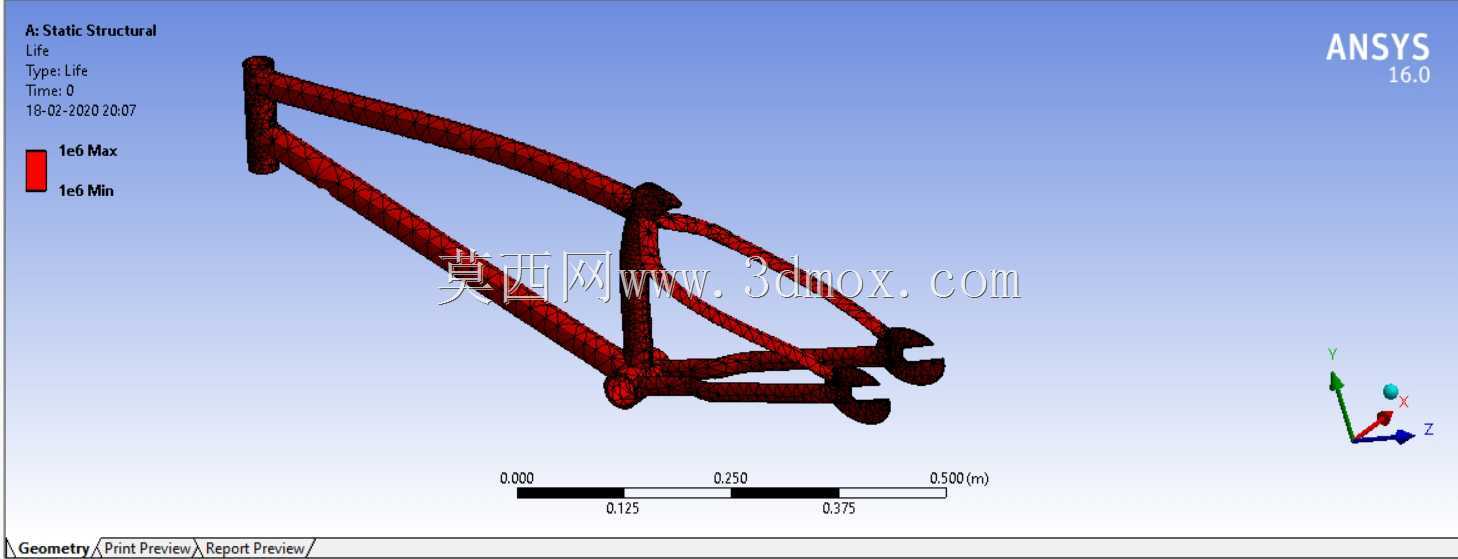

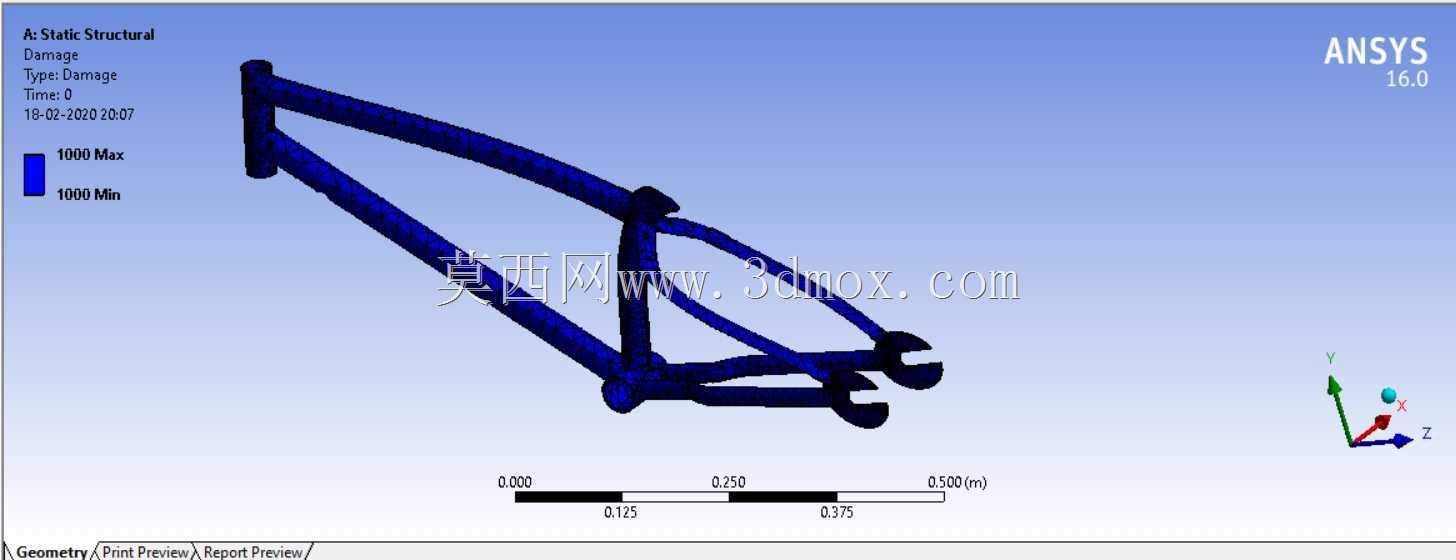

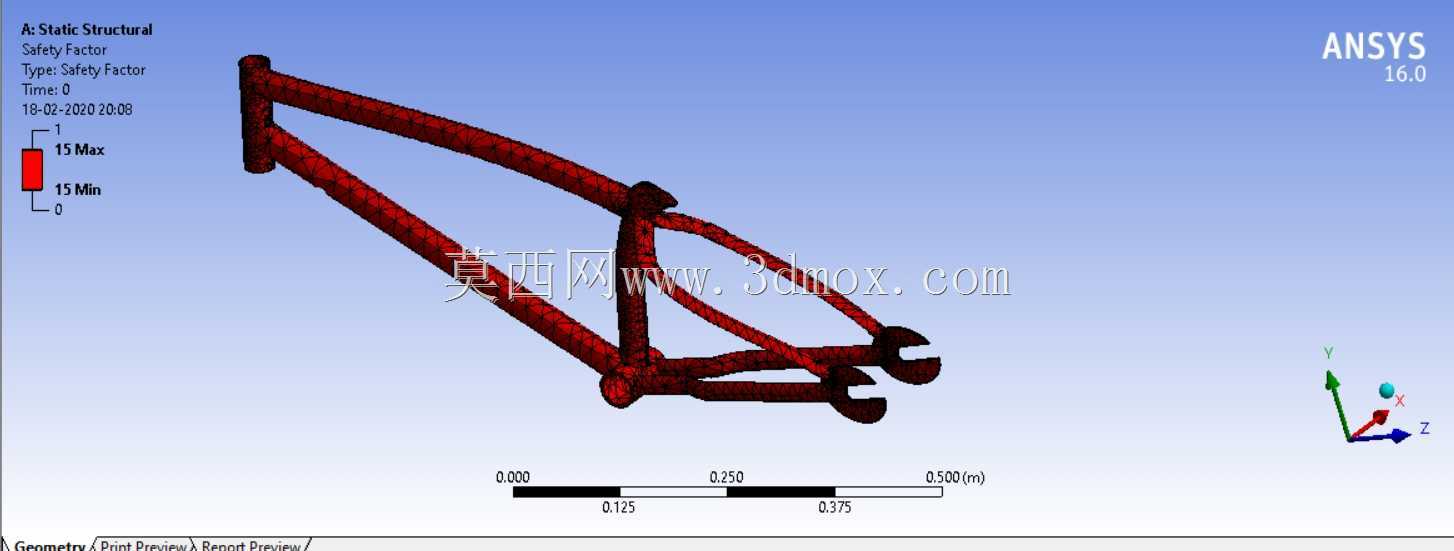

　　对于变形量较小的头管附近区域，可以在满足强度要求的前提下适当减薄管材壁厚，实现整车轻量化目标。需要注意的是，本次分析仅覆盖了静态垂直载荷这一单一工况，实际工程应用中还需要补充踏板踩踏载荷工况、前轮冲击载荷工况、后轮制动载荷工况等多工况仿真，同时结合疲劳分析模块获取交变载荷下的结构寿命数据，才能形成完整的车架结构性能评估体系，为量产阶段的管材选型、工艺制定提供全面的依据。在仿真建模过程中，对车架的几何模型做了适度简化，忽略了管材表面的涂装层、焊接位置的微小焊道凸起、安装用的小尺寸螺纹孔等对整体结构刚度影响极小的细节特征，既可以提升网格划分效率，也能避免局部微小特征导致的网格畸变问题，保证仿真计算的收敛性与结果准确性。网格划分采用实体单元对管材结构进行离散，在连接节点位置做网格加密处理，直管段位置采用较粗的网格尺寸，平衡计算精度与计算效率，从最终的变形分布结果来看，应力传递路径符合桁架结构的受力特性，各管材的受力以轴向拉压为主，局部节点位置存在少量弯曲应力，与实际自行车车架的受力规律完全吻合，验证了本次仿真建模与载荷约束设置的合理性。
