符合IEC62196标准的充电连接端子组件

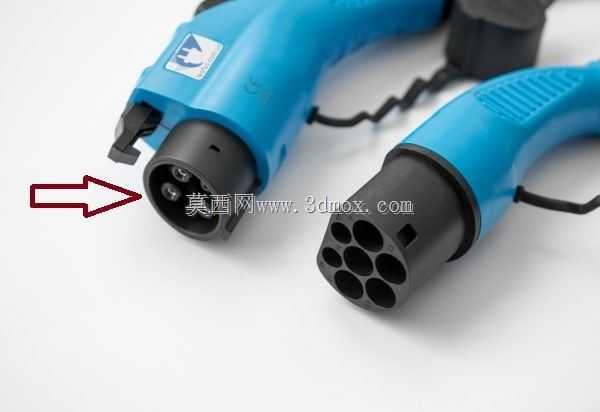

　　这套端子组件是适配IEC 62196标准充电连接体系的核心导电部件，覆盖母端连接器插头、固定插座、车载端连接器以及车辆充电插孔的配套使用需求，整套包含三款结构差异化的端子，分别对应不同的载流、信号传输以及安装定位场景。

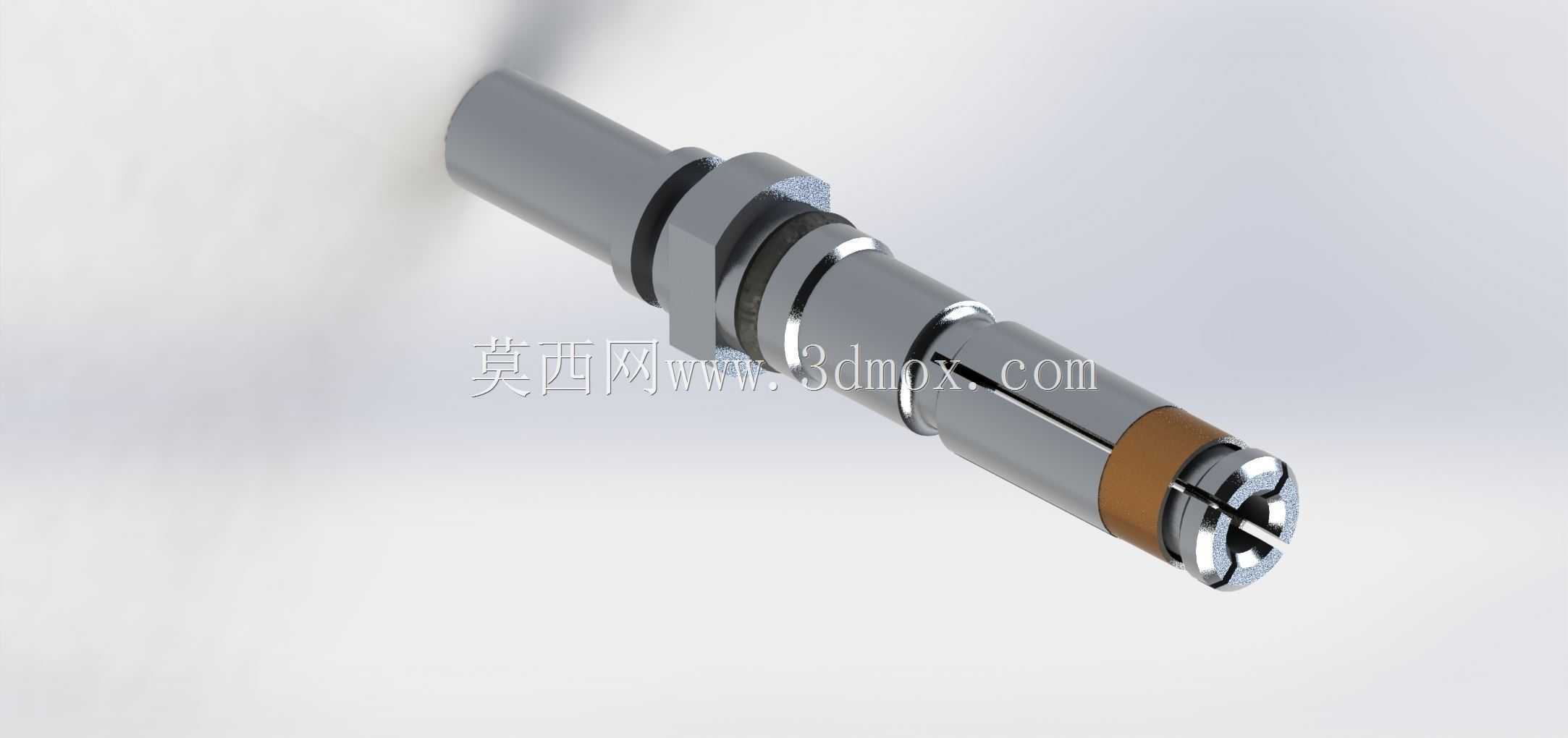

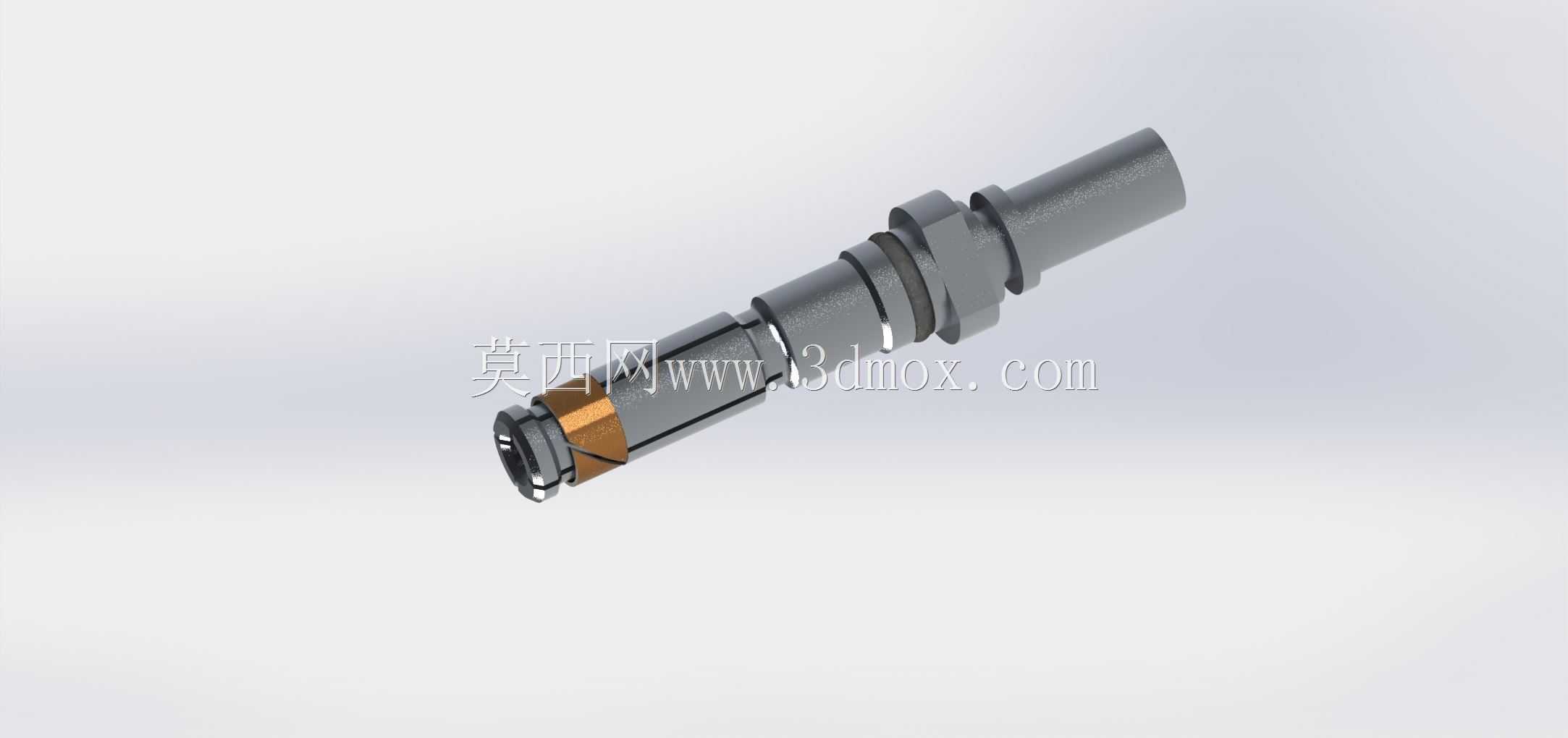

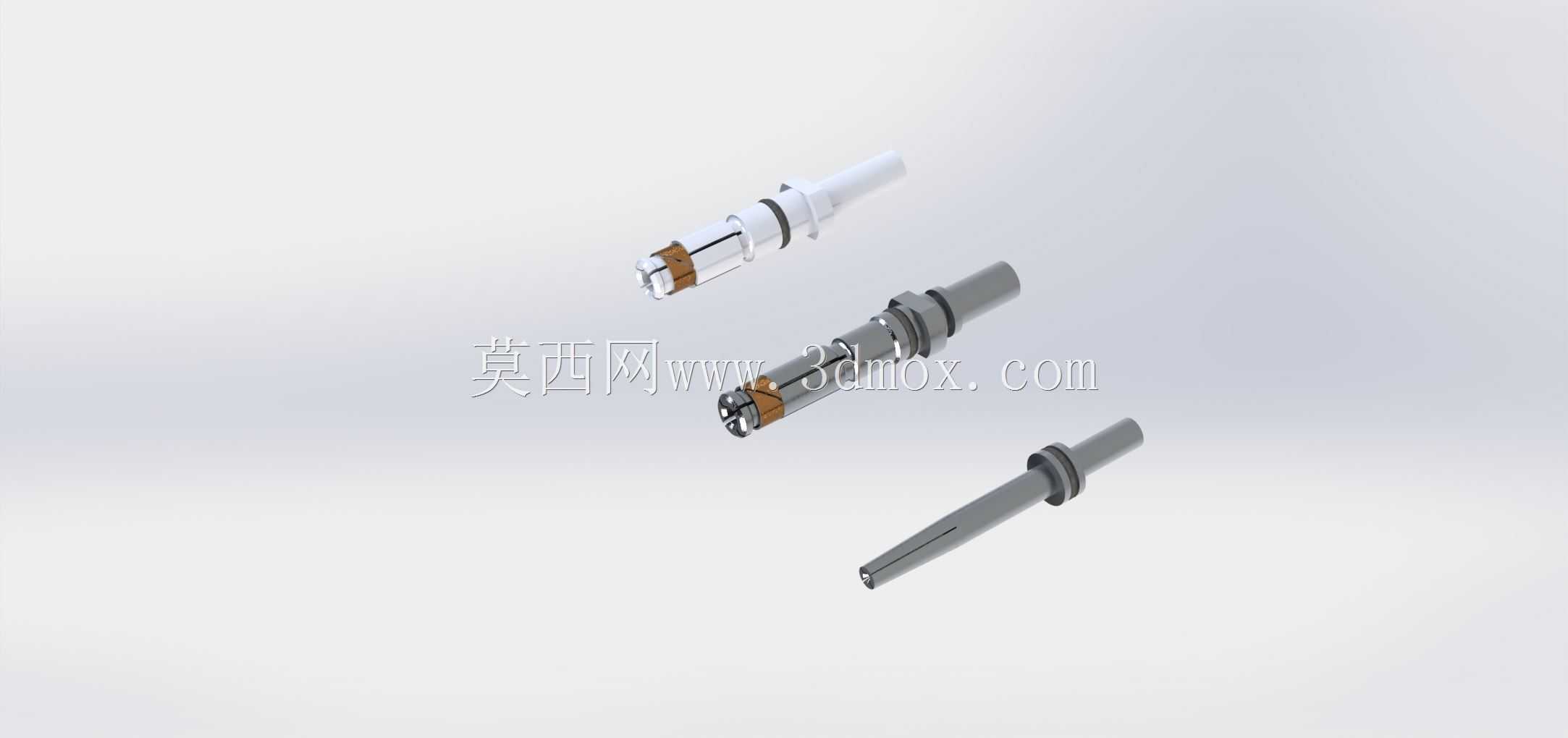

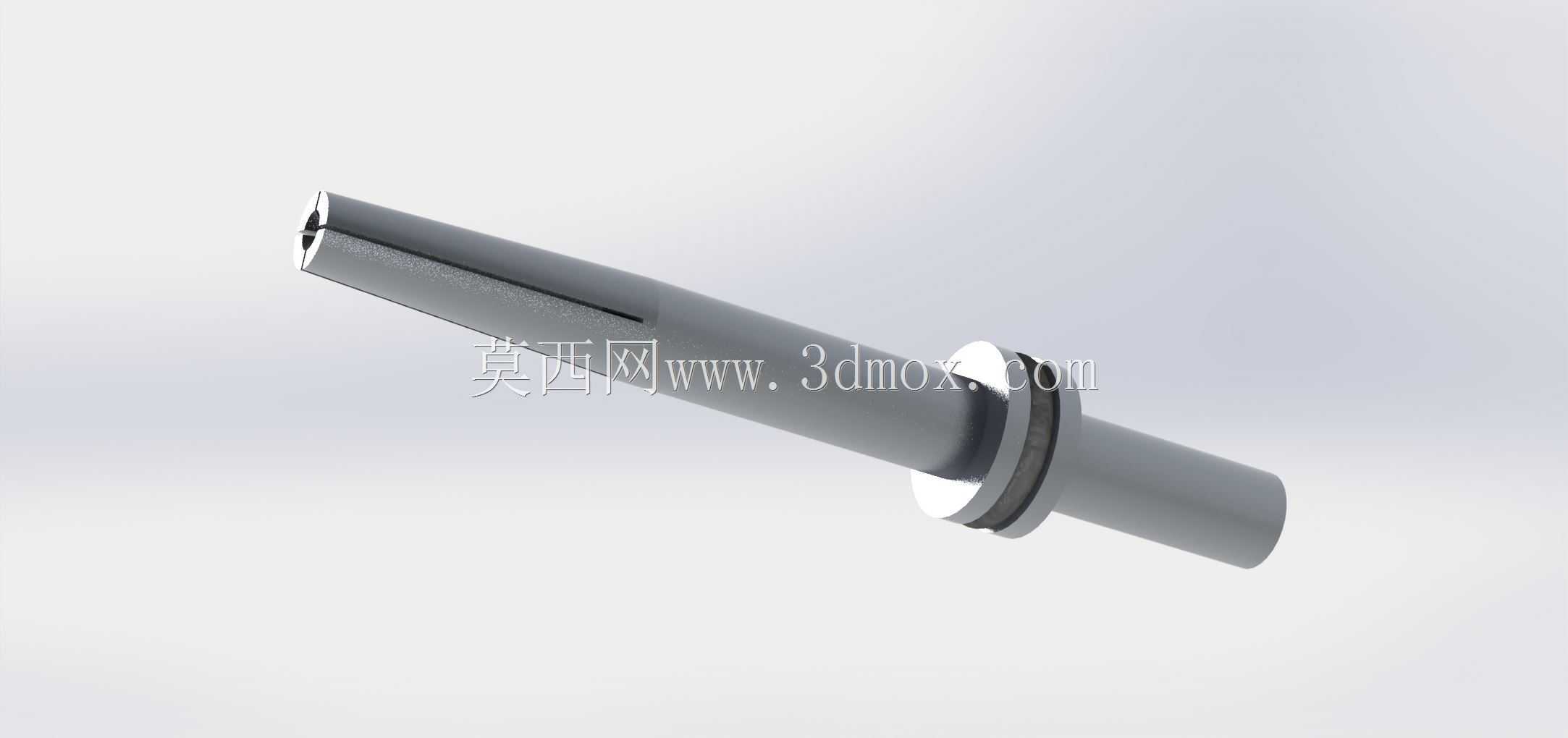

　　从实际应用场景来看，这类端子是交直流充电接口内部完成电流与信号传输的核心载体，日常使用中需要反复承受插拔作用力、户外温湿度变化带来的环境应力，以及大电流通过时的温升考验，因此在结构设计上做了多维度的针对性考量。三款端子分别对应不同的功能位：其中带白色绝缘护套的长尺寸端子，多用于信号传输或者小功率辅助供电回路，护套部分采用耐温耐候的绝缘材质，既可以避免相邻端子间的爬电距离不足，也能在插拔过程中引导端子对准插孔，减少插偏带来的接触件损伤；中部带多级限位凸台的灰色主体端子，是主功率回路的载流部件，凸台结构一方面用于和连接器壳体的安装槽位配合，实现轴向定位，防止端子在插拔力作用下出现轴向窜动，另一方面不同直径的凸台也能起到防呆作用，避免装配时端子错装到非对应孔位；最下方带开槽结构的插针式端子，多用于接地回路或者辅助信号回路，端部的开槽结构可以在插入适配的插孔时产生适度的弹性形变，保证接触臂和插孔内壁的接触压力稳定，降低接触电阻，减少长期使用后的接触不良风险。

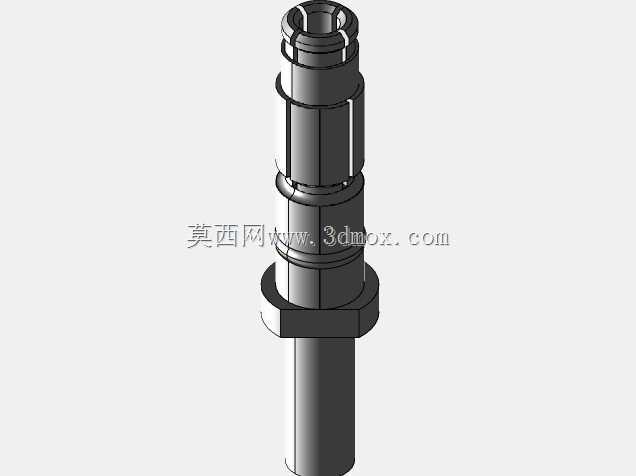

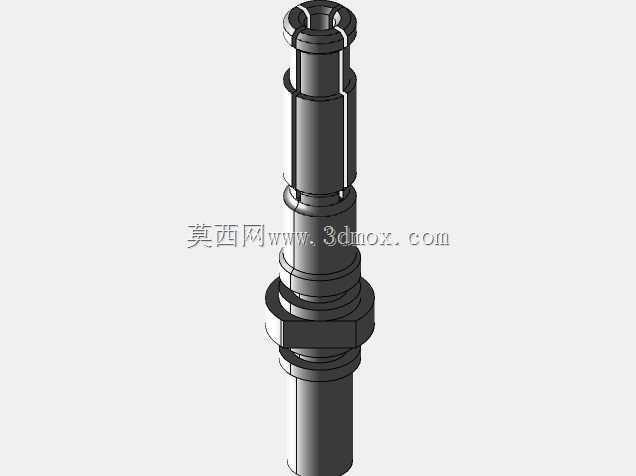

　　从设计思路上看，整套端子的结构完全围绕充电连接场景的实际工况展开：载流端子的接触端采用了冠簧式接触结构的适配设计，和配套插孔配合时能形成多线接触，有效提升载流能力的同时降低接触温升；端子尾部的压接区域做了滚花或者限位台阶设计，方便和线缆压接时定位，避免压接位置偏移导致的线缆拉脱力不足；所有端子的外露金属部分都做了镀层处理，提升抗氧化、耐磨损性能，满足数千次插拔的使用寿命要求。

　　在安装边界上，三款端子的外径、安装凸台的间距都严格匹配IEC 62196标准中对应孔位的尺寸公差，装配时只需要将端子从连接器壳体的后端插入对应孔位，听到卡扣卡入凸台的卡接声响即可完成固定，不需要额外的紧固件；端子和壳体配合的部位预留了密封件的安装槽位，装配密封圈后可以满足连接器整体的IP防护等级要求，适配户外使用的淋雨、防尘需求。

　　在实际选型使用中，这类端子的载流能力和匹配的线缆线径直接相关，主功率端子通常适配大平方的多股铜线缆，压接后需要做拉脱力测试以及接触电阻测试，确保压接质量符合要求；信号端子适配小平方的信号线，压接时需要注意避免线缆铜丝外露，防止相邻信号回路出现短路。不同结构的端子在装配时不能互换，否则会出现接触不良、装配不到位甚至连接器无法正常插合的问题，在三维建模过程中也需要严格对应标准中的尺寸公差，尤其是端子的插合端直径、安装凸台的位置尺寸、压接端的内孔尺寸，都需要和实际生产的工艺要求匹配，避免开模或者加工后出现装配干涉。

　　这类端子除了在公共充电设施、车载充电接口上使用，部分换电设备、工业大功率直流供电接口也会采用同结构的端子作为导电连接部件，核心都是依靠稳定的弹性接触结构，实现高可靠的电流与信号传输，同时满足反复插拔的使用需求。在结构验证阶段，通常需要针对这类端子做机械寿命测试、温升测试、盐雾测试、振动测试，确保在复杂工况下的连接可靠性，而建模阶段精准还原端子的每一处倒角、凸台、开槽结构，是后续做连接器整体装配干涉检查、力学仿真、温升仿真的基础，任何一个尺寸的偏差都可能导致后续开模或者样件装配出现问题。
