SK8立式轴支撑导轨固定座结构设计

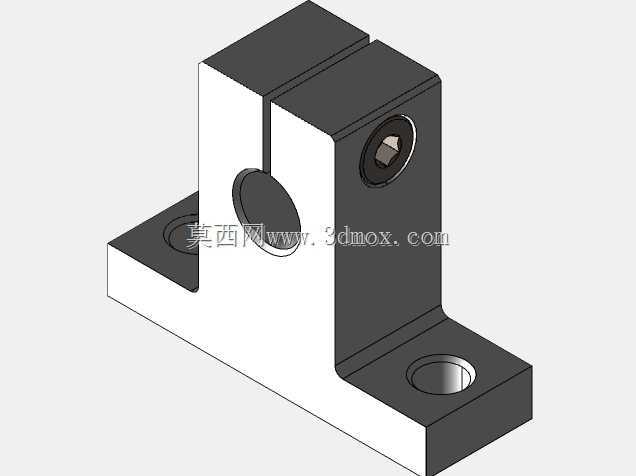

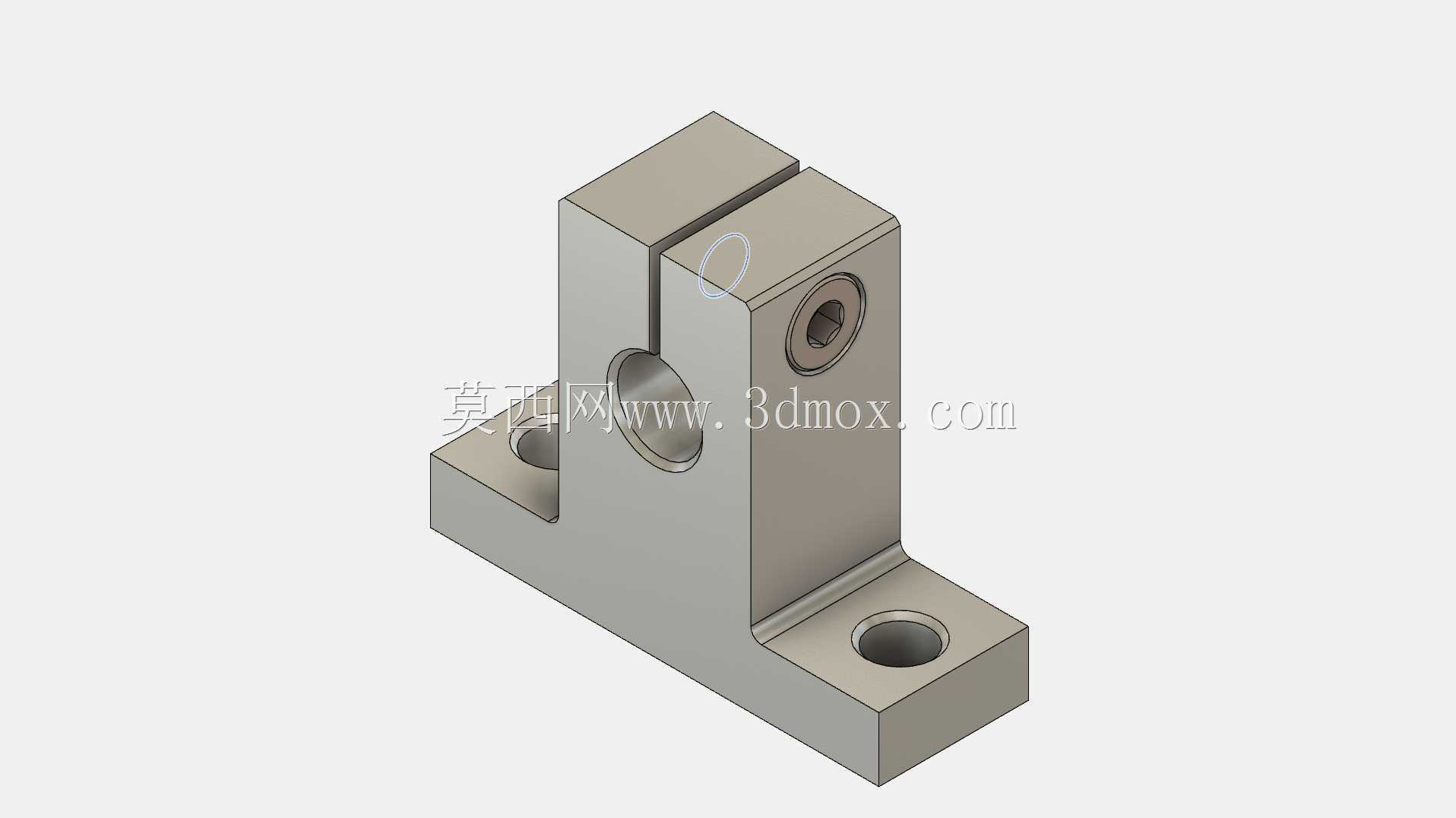

　　做桌面级数控设备和消费级3D打印机结构设计的工程师，大概率都绕不开这类小尺寸轴支撑固定件的选型与适配，SK8规格对应的是8mm直径光轴的安装支撑场景，这类零件看着结构简单，实则直接影响整套直线运动机构的运行精度与长期稳定性。从结构形态来看，这个支撑座采用L型立式安装布局，底部是带两个沉头安装孔的水平法兰边，竖直方向的主体部分开有贯通的8mm轴孔，轴孔侧方设计了贯穿的锁紧开槽，开槽侧对应加工了螺纹锁紧孔，通过拧入紧定螺钉即可收窄开槽间隙，抱紧穿入的光轴，实现光轴位置的完全固定，避免光轴在运行过程中出现轴向窜动或者径向偏转。

　　在实际设备应用场景里，这类支撑座多用于光轴的端部固定或者中间辅助支撑，比如桌面CNC的X轴、Y轴光轴导轨两端，就需要这类支撑座把光轴牢牢固定在设备机架的安装立板或者台面上，保证光轴的平行度与水平度，让沿光轴滑动的直线轴承带动运动滑台平稳移动，不会因为光轴固定不稳出现运行卡顿、走位偏差的问题。在FDM类型的3D打印机里，这类支撑座也常用来固定Z轴的导向光轴，为打印平台的上下升降运动提供稳定的导向基准，避免Z轴晃动导致打印层纹错位、模型表面质量下降。

　　设计这类支撑座的时候，首先要考虑安装边界的适配性：底部法兰的两个安装孔中心距需要匹配常用的2020铝型材安装槽间距，沉头孔的尺寸要适配M3或者M4规格的内六角沉头螺钉，保证安装时螺钉头可以完全沉入孔内，不会突出安装面干涉其他部件。竖直部分的轴孔中心到底部安装面的高度尺寸需要严格控制公差，同一套运动机构里使用的多个支撑座，这个高度尺寸的偏差要控制在0.05mm以内，否则光轴安装后会出现别劲的问题，大幅增加直线轴承的滑动阻力，加快轴承磨损。轴孔本身的内径公差要选H7级的过渡配合，既保证光轴可以顺利穿入，又不会因为间隙过大导致光轴锁紧后出现偏斜。侧方的锁紧开槽宽度一般设计在1.5mm到2mm之间，开槽深度要超过轴孔的中心水平线，这样拧紧紧定螺钉的时候，开槽位置可以产生足够的弹性变形，均匀抱紧光轴表面，不会因为局部应力过大夹伤光轴表面，影响后续直线轴承的滑动。

　　很多新手工程师在设计这类零件的时候容易忽略边角的应力处理，这个支撑座的竖直主体和底部法兰的连接位置做了三角形的加强筋结构，同时所有的直角棱边都做了小尺寸的倒角处理，既可以避免安装时划伤操作人员，也能消除机加工过程中产生的应力集中，提升零件的整体结构强度，即使设备运行过程中产生持续振动，也不会出现连接位置断裂的问题。锁紧用的螺纹孔要和开槽方向垂直，保证紧定螺钉拧入的时候，锁紧力可以均匀作用在开槽的两个侧面，不会出现偏载导致光轴轴线偏移的问题。另外在安装布局的时候，要注意支撑座的竖直部分侧面和运动滑台的安全距离，避免滑台运行到行程端部的时候和支撑座发生硬碰撞，一般要预留3mm以上的安全间隙，同时可以在支撑座对应位置粘贴缓冲泡棉，降低碰撞产生的冲击与噪音。

　　从加工工艺角度来说，这类零件一般选用6061铝合金作为毛坯材料，通过CNC铣削一次装夹完成所有外形、孔位的加工，保证各尺寸的位置精度，加工完成后做本色阳极氧化处理，提升表面硬度与抗腐蚀能力，也能让零件外观更整洁统一。如果是用于对成本比较敏感的消费级设备，也可以选用高强度工程塑料通过注塑工艺批量生产，但塑料材质的支撑座锁紧力和结构刚性会比铝合金材质差一些，更适合负载较小的轻型运动机构。在实际选型使用的时候，要根据光轴的受力方向调整支撑座的安装朝向，让锁紧螺钉的位置处于受力较小的一侧，避免长期受力导致锁紧松动，影响设备运行精度。
