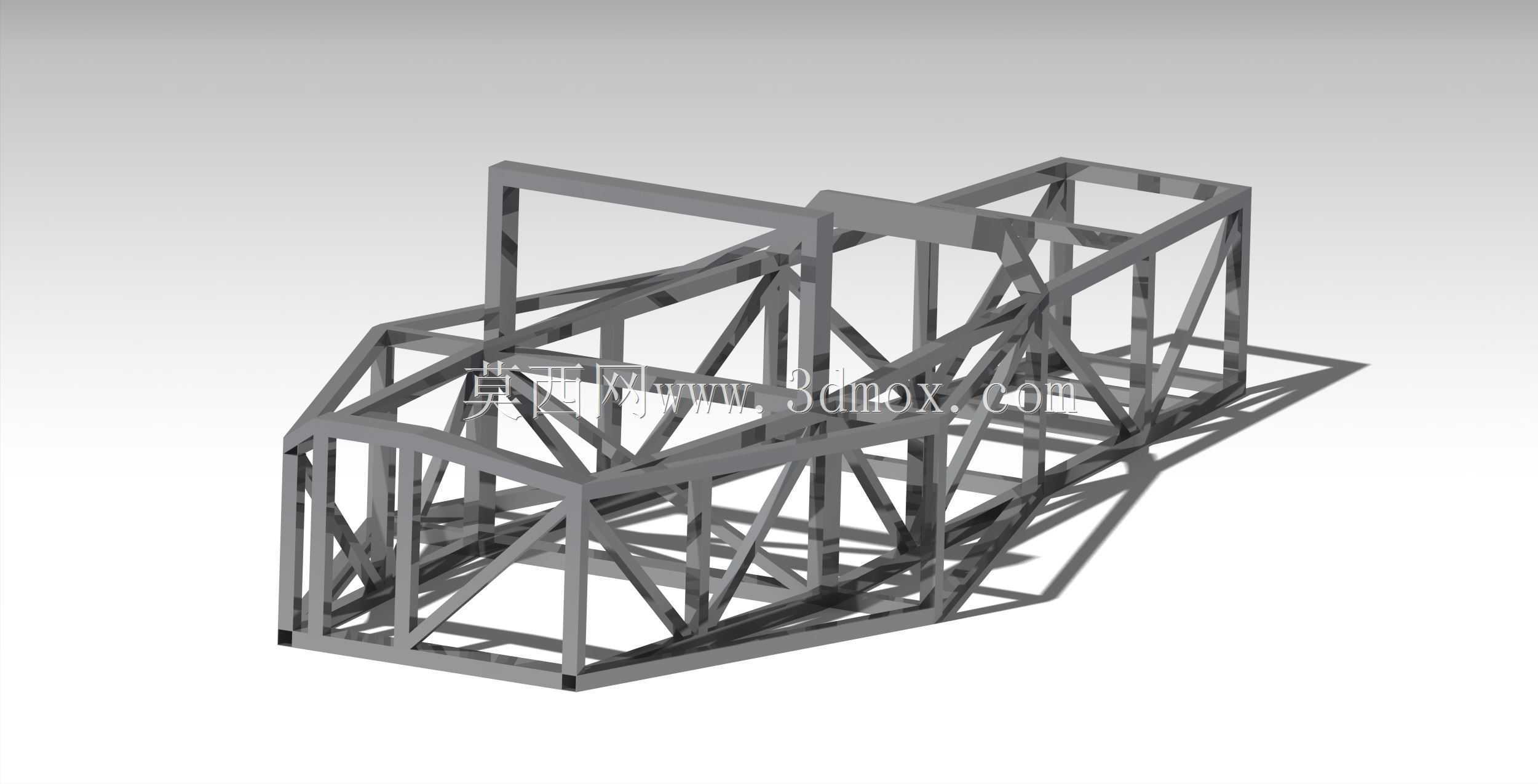

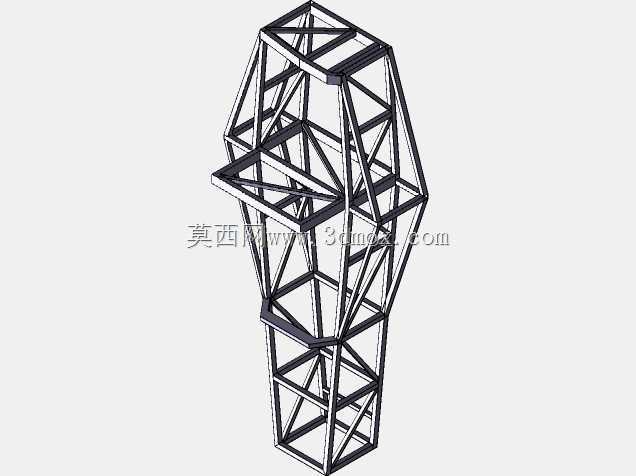

空间框架单座赛车管式底盘结构

　　该管式空间框架结构，是针对短途冲刺、山地越野场景下的单座赛车开发的核心承载基体，适配摩托车发动机后置后轮驱动的动力布局，核心作用是为整车所有子系统提供可靠的安装定位基准，同时在非铺装路面高速行驶、飞跳落地、连续过弯的极限工况下，传递并分散路面冲击、动力输出扭矩、转向侧向力等多维度载荷，保证整车姿态可控与结构耐久。从结构设计逻辑来看，整个框架采用冷拔无缝合金钢管通过空间三角桁架结构拼接而成，没有冗余的承载构件，每一段管材的走向都对应着载荷传递的最优路径——前舱区域的管材排布预留了转向机构、前悬摇臂、制动管路的安装点位，三角形的稳定结构可以直接吸收前轮受到的纵向冲击与转向侧向力，避免应力集中在单根管材的焊接节点上；

　　中部驾驶舱区域按照单座驾乘的人机边界设计，环绕座舱的管材形成了完整的溃缩防护环，在发生碰撞时可以通过管材的塑性变形吸收冲击能量，同时预留了座椅安装、安全带锚点、操纵机构的固定平面，所有安装面的位置度公差控制在0.2mm以内，保证后续操纵部件的装配精度；后部动力舱的框架结构针对摩托车发动机的安装悬置点位做了局部加强，管材排布避开了发动机进气、排气、散热系统的布置空间，同时预留了后摇臂、后减震器、传动链轮的安装支座，后轮驱动的动力输出载荷可以通过后悬安装点直接分散到两侧的主纵梁上，避免动力传递过程中框架出现共振变形。从安装边界来看，整个底盘的轴距、轮距参数完全对应山地赛事的赛规要求，框架的最低点离地间隙满足非铺装路面的通过性需求，

　　所有管材的连接节点都采用相贯线切割后满焊处理，焊接位置打磨平滑避免应力集中，框架整体的扭转刚度经过匹配调校，既可以在极限工况下保持结构几何精度，避免悬架定位参数出现偏移，又能保留适当的弹性变形量，过滤非铺装路面的高频振动，提升驾乘的操控反馈。该框架作为整车的核心承载结构，后续所有外覆盖件都采用铝制板材安装在框架预留的固定点上，不需要额外增加承载结构，最大程度控制整车整备质量，铝制覆盖件仅承担空气导流与外观防护的作用，所有行驶载荷全部由管式框架承担，这种结构相比传统的冲压焊接式车身，在小批量定制赛车的场景下，不需要开发大型冲压模具，生产制造成本更低，结构调整的灵活度更高，可以根据不同的赛事规则、动力配置快速调整管材排布与安装点位，

　　同时空间桁架结构的重量刚度比更优，在同等重量下可以获得比冲压车身更高的扭转刚度，更适合山地、短途冲刺这类对车辆轻量化、结构强度要求极高的赛事场景。在实际建模过程中，每一段管材的直径、壁厚选择都对应不同位置的载荷大小，主纵梁、悬置安装点、安全带锚点这类高载荷区域采用更大直径、更厚壁的管材，辅助支撑、覆盖件安装这类低载荷区域采用小直径薄壁管材，在保证整体结构强度的前提下尽可能降低结构自重，所有管材的中心线都在三维软件中做了干涉检查，避免后续装配过程中出现零部件与框架的空间干涉，所有焊接节点的位置都预留了足够的焊接操作空间，保证生产过程中焊枪可以到达所有焊接位置，确保焊缝质量满足强度要求。
