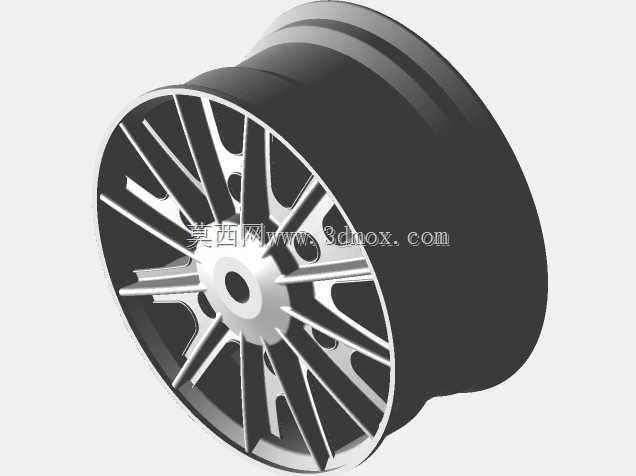

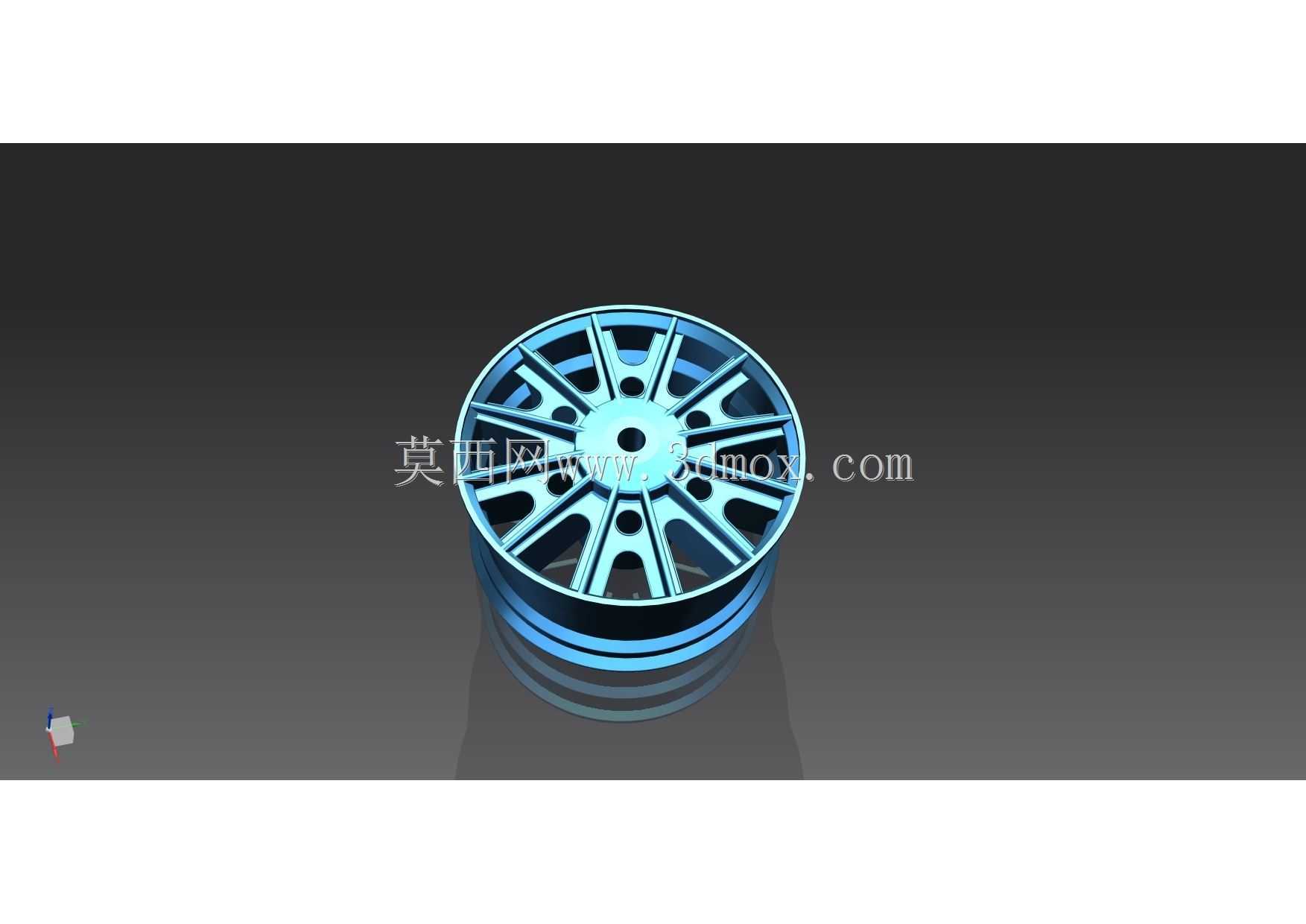

乘用车铝合金轮毂轮辋结构设计

　　日常做底盘行走部件建模时，轮辋的匹配设计往往是容易被忽略的细节，很多新手建模时只关注辐条的外观造型，忽略了和轮胎、制动总成、转向节的装配边界，最后做装配干涉检查时才发现安装面错位、气门嘴孔位置和制动卡钳干涉，反而要花数倍时间返工。这个轮辋模型的设计逻辑是从安装基准面开始倒推的，首先确定中心孔的定位尺寸，中心孔是轮辋和轮毂轴头配合的核心基准，公差带需要控制在过渡配合区间，既不能过松导致行驶中轮辋跳动，也不能过紧造成拆装困难。围绕中心孔均匀分布的螺栓孔，孔位分度圆直径严格匹配对应车型的轴头参数，每个螺栓孔的沉台深度都做了适配，保证轮毂螺栓紧固后端面完全贴合，不会出现应力集中导致的螺栓断裂风险。轮辋的胎圈座部分是和轮胎配合的核心区域，

　　这里的倾斜角度、槽底圆角都严格参考轮胎安装的标准尺寸，轮缘的高度和厚度做了强化设计，既能在轮胎充气时保证胎圈完全卡入到位，避免高速行驶中轮胎脱圈，也能在车辆低速蹭到路沿时保护胎侧不被直接割伤。辐条部分采用了多辐条镂空设计，不是单纯为了外观好看，每根辐条的截面都是变厚度结构，靠近安装盘的位置厚度更大，能传递制动和驱动时的扭矩，往轮缘方向逐渐收薄，在保证整体结构强度的前提下尽可能降低簧下质量，毕竟对于乘用车底盘来说，簧下质量每降低一公斤，对悬挂响应性和操控质感的提升比簧上减重五公斤还要明显。辐条之间的镂空区域也做了气流导向的考量，车辆行驶时气流可以穿过镂空区域直接吹向制动盘和制动卡钳，带走制动过程中产生的热量，

　　避免长距离制动时制动系统热衰减。气门嘴的安装孔位特意选在了两根辐条之间的位置，既避开了辐条的应力集中区，也预留了足够的空间安装胎压监测传感器，不会在拆装轮胎时碰坏传感器模块。轮辋的内侧预留了平衡块的安装卡槽，不管是粘贴式平衡块还是卡扣式平衡块都能牢固固定，避免高速转动时平衡块甩出造成车轮动平衡失准。做结构校核的时候，轮辋的径向载荷、弯曲疲劳载荷都按照乘用车车轮的测试标准做了模拟，轮辐和轮辋本体的连接位置做了圆弧过渡，没有直角锐角的应力集中点，能承受日常行驶中过减速带、坑洼路面的冲击载荷，不会出现辐条根部断裂的问题。安装面的平面度也做了严格控制，整个安装面的平面度公差控制在0.1mm以内，保证轮辋安装后和轴头完全贴合，

　　不会出现高速行驶时车轮抖动的问题。轮辋的偏距参数也做了适配，既不会让轮辋过于靠外蹭到翼子板内衬，也不会过于靠内碰到悬挂的摆臂或者减震器部件，留出了足够的制动系统改装空间，就算后期升级更大尺寸的制动卡钳，也不会出现轮辐和卡钳干涉的情况。很多人做轮辋建模时会把轮辋内部的减重槽忽略，这个模型在轮辋的非配合区域做了均匀的减重槽设计，在不影响整体结构刚度的前提下进一步降低自重，同时也优化了铸造时的壁厚均匀性，避免铸造过程中因为壁厚不均产生缩孔、气孔等铸造缺陷，提升成品率。
