乘用车五辐轮毂配套轮胎总成结构设计

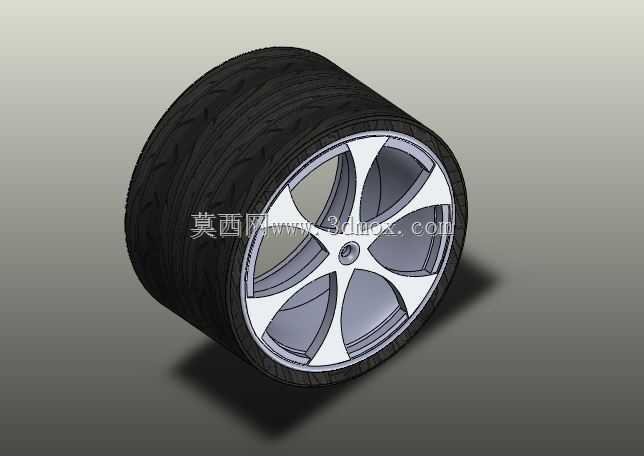

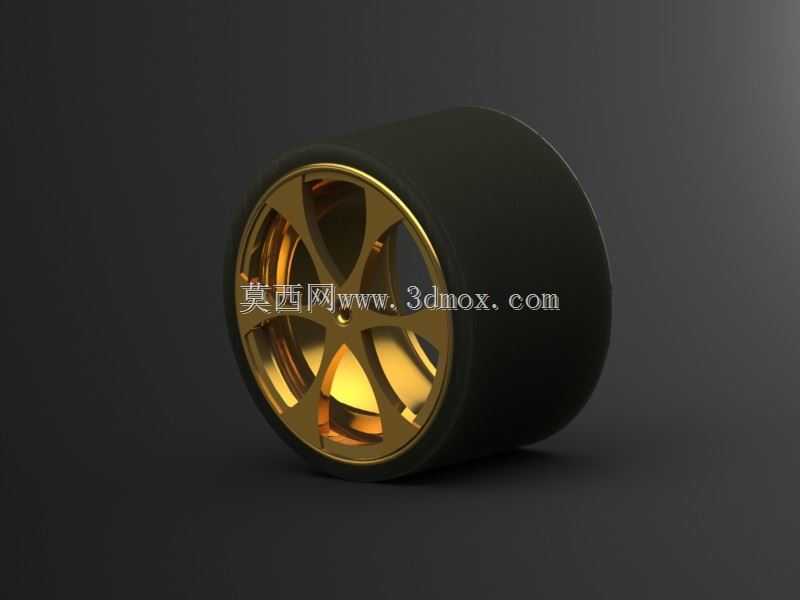

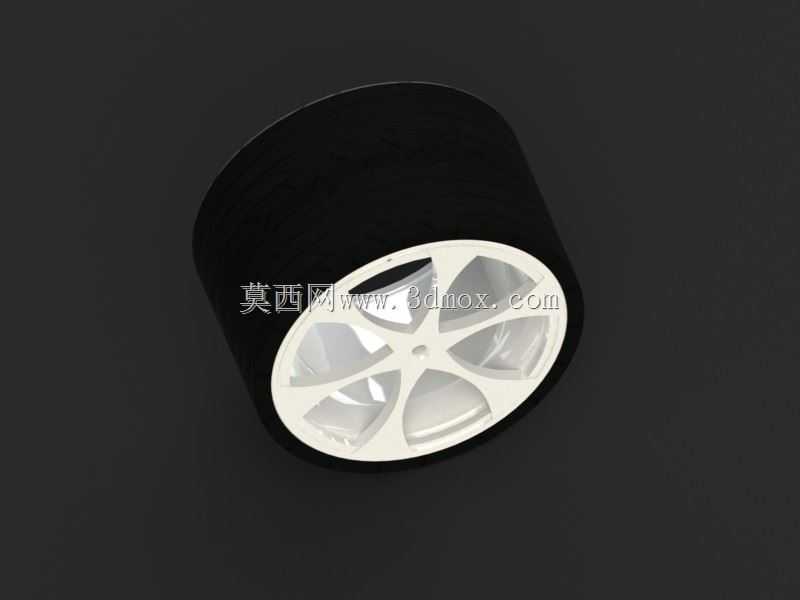

　　这套车轮总成结构，核心服务于民用乘用车的行走系统，日常适配铺装路面的家用轿车、城市SUV这类量产车型，直接承担整车承载、行驶缓冲、转向传力的核心作用，是整车行走端直接接触地面的唯一部件。从结构拆分来看，总成分为橡胶轮胎与铝合金轮毂两个核心部分，轮胎采用常规民用子午线轮胎结构，胎面设置连续交错的排水花纹块，胎侧做了等厚度的弧度过渡，既保证胎面与地面接触时的接地比压均匀，也能在过坎、碾压路面细碎障碍物时，通过胎侧的弹性形变吸收路面冲击，避免硬冲击直接传递到悬架系统。轮毂采用五辐式镂空设计，轮辐从中心安装座向外呈放射状均匀分布，每根轮辐做了内凹的曲面过渡，没有尖锐的直角棱边，一方面是通过等强度的结构设计降低轮辐位置的应力集中，

　　在承受整车垂向载荷、过弯时的侧向载荷、制动时的纵向冲击时，应力能顺着轮辐曲面均匀分散到整个轮辋圈体，不会在局部出现应力超限导致的开裂风险；另一方面镂空结构能给制动系统留出足够的散热空间，车辆连续制动时制动盘产生的热量，可以顺着轮辐的镂空空隙快速流通散出，避免制动系统热衰减。从安装边界来看，轮毂中心设置了定位轴孔，周围均匀分布五个螺栓安装孔，孔位的节圆直径、中心孔的配合公差都严格对应常规乘用车的转向节安装尺寸，装配时中心孔与车轴轴头采用过渡配合定位，再通过轮毂螺栓施加规定扭矩锁紧，保证车轮旋转时的同轴度，避免高速行驶出现车轮抖动的问题。轮辋部分的直径、胎圈座的宽度与倾斜角度，完全匹配配套轮胎的胎圈尺寸，

　　轮胎装配后胎圈能紧密卡在轮辋的胎圈座位置，即使在低胎压高速过弯、紧急制动的极端工况下，也不会出现轮胎脱圈的风险。设计过程中优先考虑了量产装配的适配性，轮辐背面预留了平衡块粘贴的平整区域，轮胎装配完成后做动平衡校正时，平衡块能牢固贴合在轮辋内壁，不会因为高速旋转的离心力出现脱落。胎面的花纹深度、花纹块的刚度匹配，兼顾了干地抓地力与雨天排水性能，花纹沟的走向顺着轮胎旋转方向设置，雨天行驶时胎面与地面之间的积水能顺着花纹沟快速排出，避免水滑现象的出现。轮辐的曲面造型同时兼顾了空气动力学性能，车辆高速行驶时，气流顺着轮辐的曲面流动，能在轮腔内部形成有序的气流路径，减少轮腔位置的乱流阻力，同时引导气流吹向制动盘辅助散热。

　　轮胎的胎唇位置内置高强度钢丝圈，保证胎唇的刚性，装配时能顺利滑入轮辋的胎圈座，充气后能紧密贴合轮辋密封面，保证轮胎内部的气压稳定，不会出现慢漏气的问题。轮毂的安装面做了精加工处理，平面度控制在合理公差范围内，装配时能与刹车盘、转向节的安装面完全贴合，避免出现装配间隙导致的车轮偏摆。整个总成的重量分配经过优化，旋转件的转动惯量控制在合理区间，能降低车辆起步、加速时的动力损耗，同时减少悬架系统的簧下质量，提升整车的行驶操控性与滤震表现。在实际装车场景中，这套车轮总成能覆盖日常城市通勤、高速巡航、轻度非铺装路面行驶的使用需求，轮胎的橡胶配方匹配常规使用场景的耐磨与抓地平衡，轮毂的结构强度能满足常规行驶工况下的载荷要求，不需要额外做结构加强就能满足量产装车的性能要求。
