概念型喷气式飞行器外观结构设计

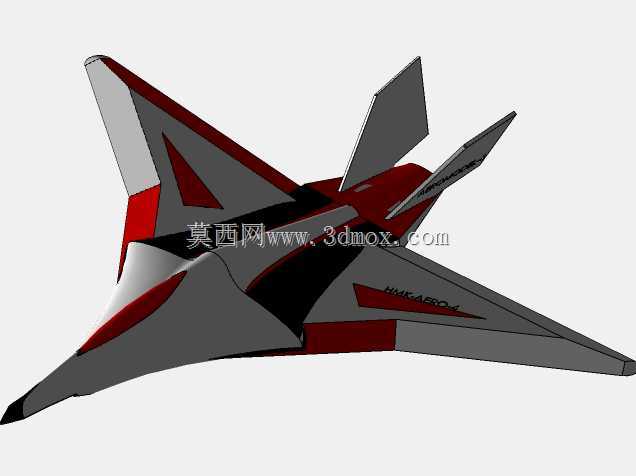

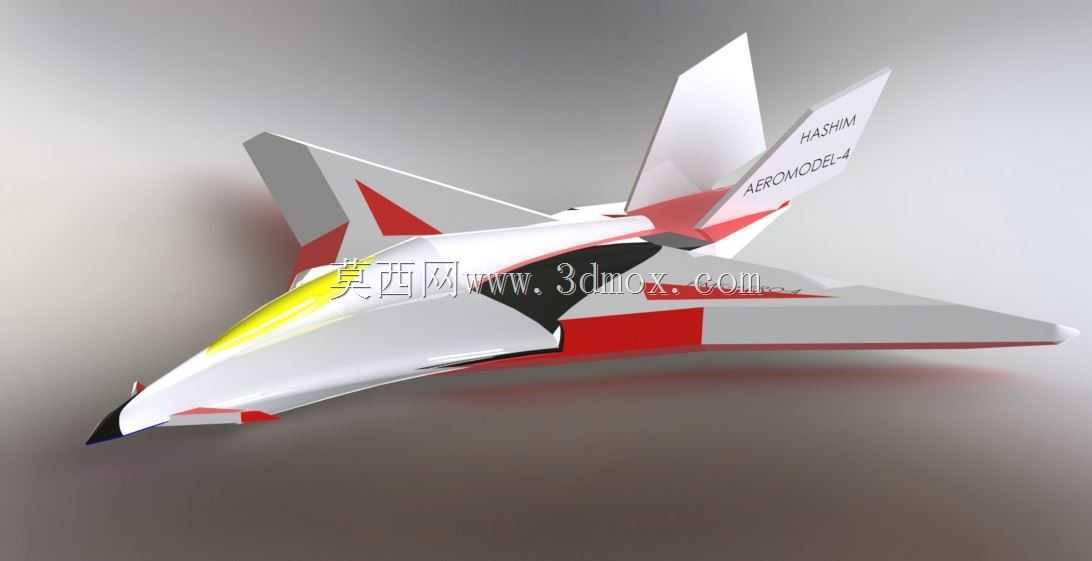

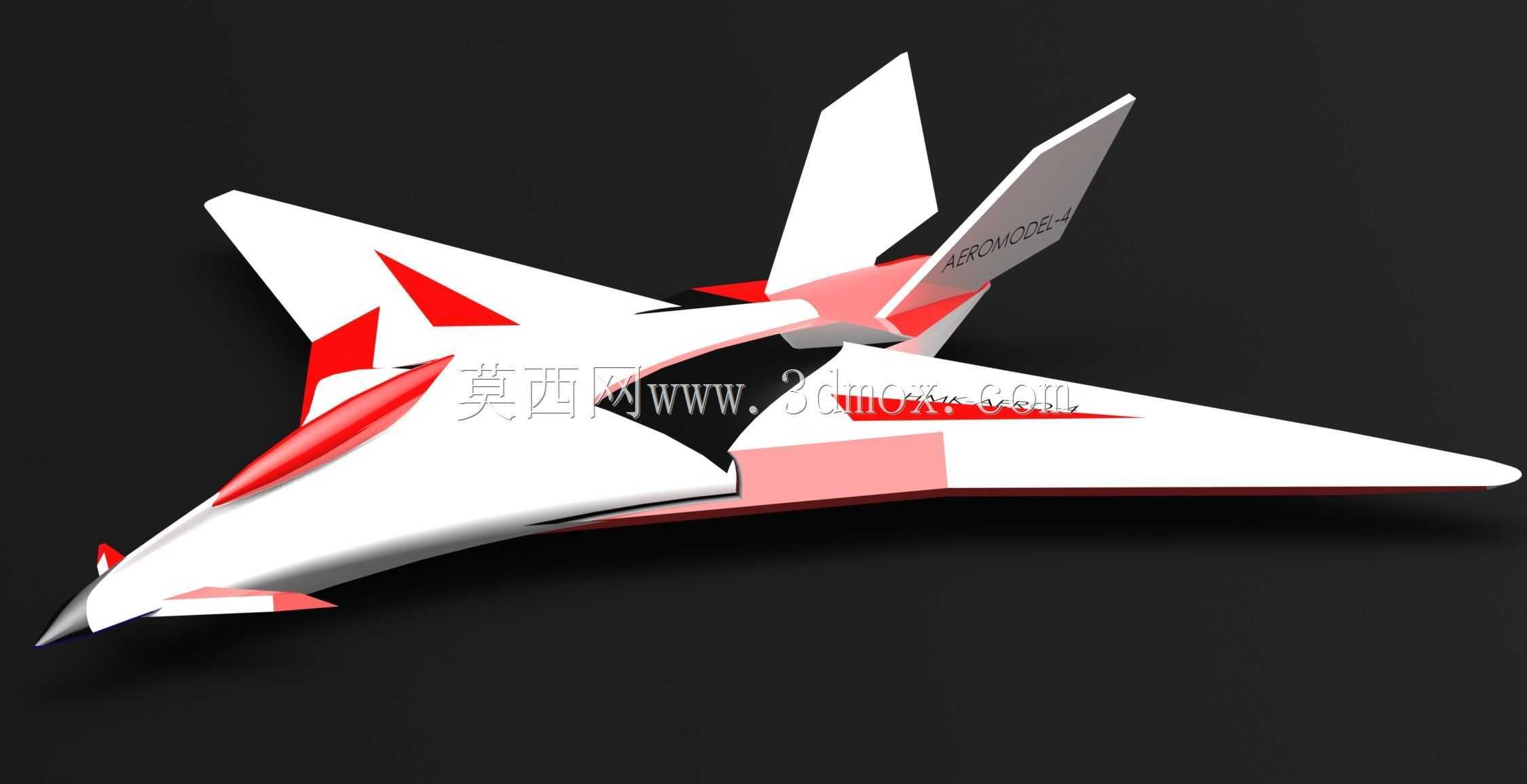

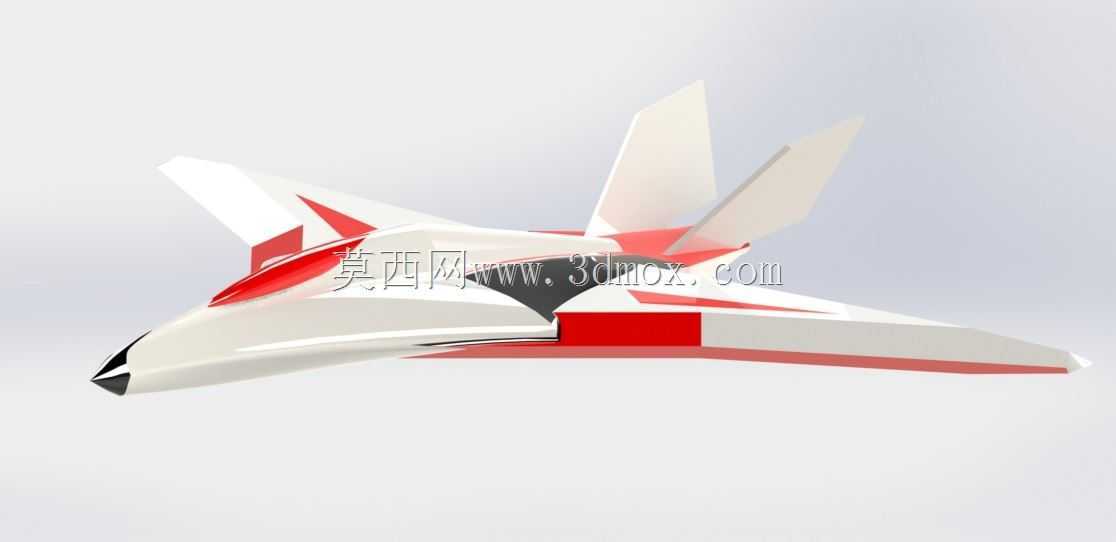

　　这款喷气式飞行器的三维结构设计，核心围绕低空高速飞行场景的气动需求展开，在前期方案论证阶段，设计团队首先梳理了同类飞行器在短距通勤、航空运动、低空验证试飞等场景下的实际使用痛点，针对性调整了整体布局逻辑。不同于传统亚音速喷气飞机的圆筒形机身设计，该方案采用翼身融合的一体化构型，从机头到机尾的曲面过渡全程保持连续曲率，既能够降低高速飞行时的压差阻力，也能让机身结构分担一部分升力载荷，减少机翼的结构受力负担。机头位置采用钝圆收敛造型，没有设置突出的空速管等外置探测结构，所有传感设备均采用埋入式安装设计，避免突出部件产生额外的寄生阻力，同时机头下方的红色标识区域为前起落架的预留安装位，起落架收放舱的边界与机身曲面完全齐平，

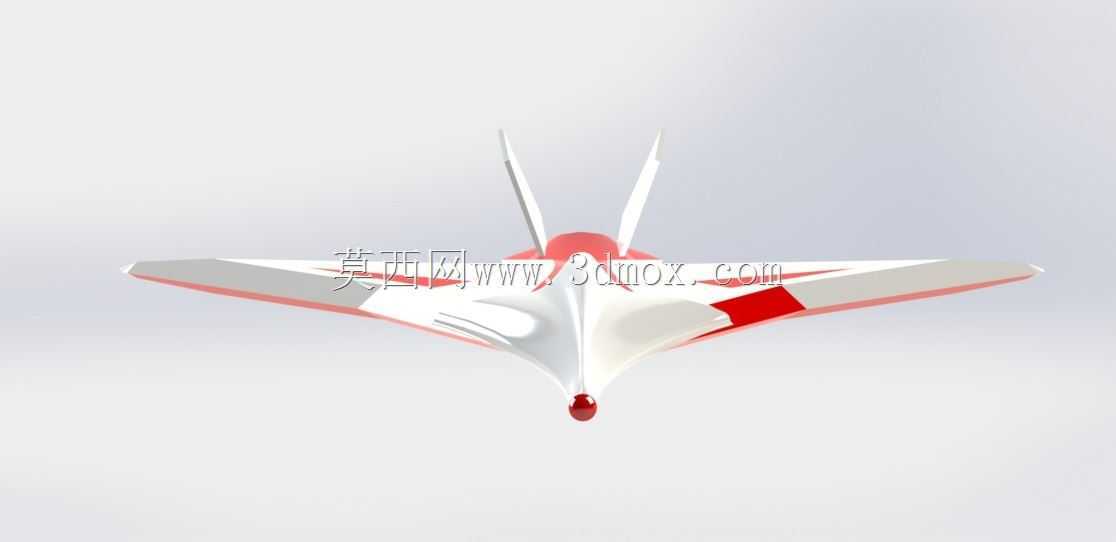

　　收放机构的运动轨迹在建模阶段就做了全行程干涉检查，确保收放过程中不会与周边蒙皮、内部管路结构发生碰撞。机翼部分采用大后掠角三角翼布局，翼根与机身融合段的过渡区域做了加厚处理，内部预留了燃油箱、主起落架舱以及操纵舵机的安装空间，机翼前缘的后掠角度经过多轮气动仿真迭代，能够在跨音速飞行阶段延缓激波的产生，降低波阻对飞行效率的影响；机翼后缘设置了独立的襟翼与副翼结构，襟翼的偏转角度范围覆盖0到35度，能够在起降阶段提供足够的升力增益，缩短滑跑距离，副翼则负责滚转姿态的控制，舵面与机翼主体之间的缝隙控制在2毫米以内，避免缝隙气流干扰舵面的操纵效率。垂尾部分采用双外倾垂尾布局，两个垂尾分别向机身外侧倾斜一定角度，

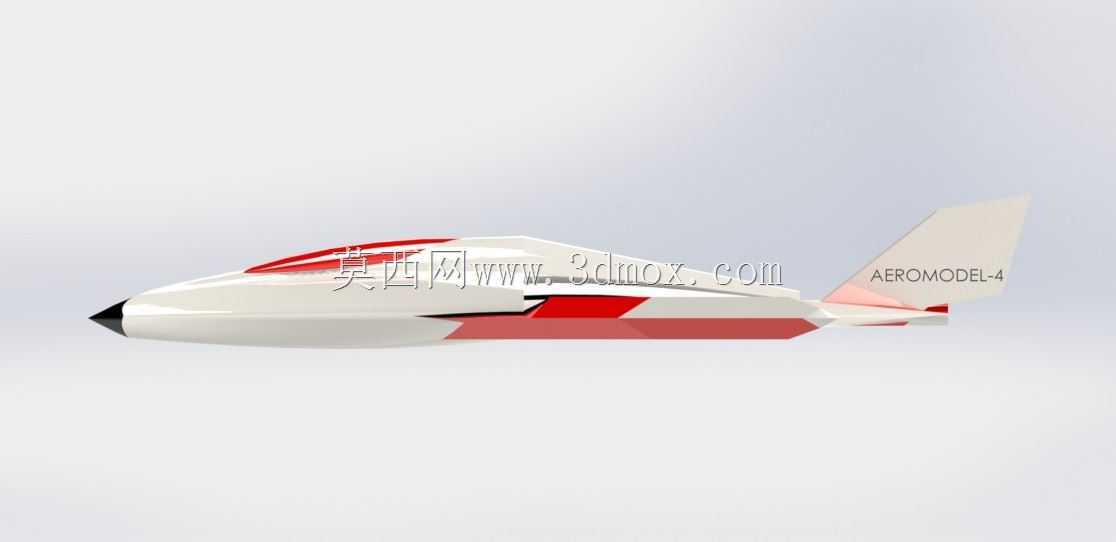

　　既能够保证大迎角飞行状态下的航向稳定性，避免机身遮挡垂尾导致舵效失效，也能在一定程度上降低侧向的雷达反射截面积，兼顾隐身性能的验证需求；垂尾根部与机身的连接区域做了加强筋结构设计，将垂尾承受的气动载荷均匀分散到机身的主承力框上，避免飞行过程中连接部位出现应力集中导致结构疲劳。动力系统的安装位置设置在机身后段的两个发动机舱内，进气道采用背负式S弯设计，进气口布置在机翼后缘上方的机背位置，能够避免起降阶段地面杂物被吸入发动机，同时S弯结构可以完全遮挡发动机的压气机叶片，进一步优化隐身性能；尾喷口采用收敛-扩张构型，喷口的调节片做了锯齿形设计，能够加快高温喷流与外界冷空气的混合速度，降低红外辐射特征。在安装边界的设计上，整机的翼展控制在8米以内，机身长度为10.2米，机高2.3米，能够适配通用小型机库的停放尺寸要求，地面维护时的人员操作通道预留了足够的空间，机身侧面的维护口盖均采用快拆结构设计，口盖的开启角度不小于120度，方便地勤人员对内部机载设备、管路进行检查与更换。机身内部的主承力结构采用框梁一体化设计，主承力框的间距按照载荷分布做了差异化设置，机翼、垂尾、起落架等集中受力部位的承力框做了局部加厚处理，框与梁之间的连接采用角盒式接头，能够传递各个方向的拉压、剪切载荷，蒙皮与内部桁条的连接采用胶接加铆接的混合工艺，既保证结构连接强度，也能让蒙皮表面保持足够的光滑度，减少飞行时的摩擦阻力。在操纵系统的布局上，

　　所有舵机的安装位置均靠近对应的舵面设置，缩短传动拉杆的长度，减少传动过程中的间隙与形变，提升操纵响应的精度；飞控设备、电池、航电模块等机载设备均布置在机身重心附近的设备舱内，设备安装架采用减震结构设计，避免飞行过程中的振动影响设备的正常工作，设备舱的布局预留了足够的散热通道，利用飞行时的冲压空气对设备进行冷却，不需要额外加装散热风扇，减少整机的重量与能耗。燃油系统的油箱分布在翼身融合区域以及机身中段的油箱舱内，油箱的形状完全贴合周边的结构曲面，最大化利用内部空间，供油管路沿着机身主承力梁的侧面布置，避开高温区域与运动部件，管路的固定卡箍间隔按照振动频率要求设置，避免飞行过程中管路出现共振损坏。起落架采用前三点式布局，前起落架为双轮结构，具备转向功能，主起落架为单轮结构，减震支柱的行程按照着陆冲击载荷做了匹配设计，能够吸收正常着陆时的冲击能量，避免冲击载荷传递到机身主结构上；起落架的收放作动筒安装位置在建模阶段就做了受力校核，确保作动筒的推力能够在规定时间内完成起落架的收放动作，同时在收放到位后有可靠的锁止机构固定，避免飞行过程中起落架意外落下。
