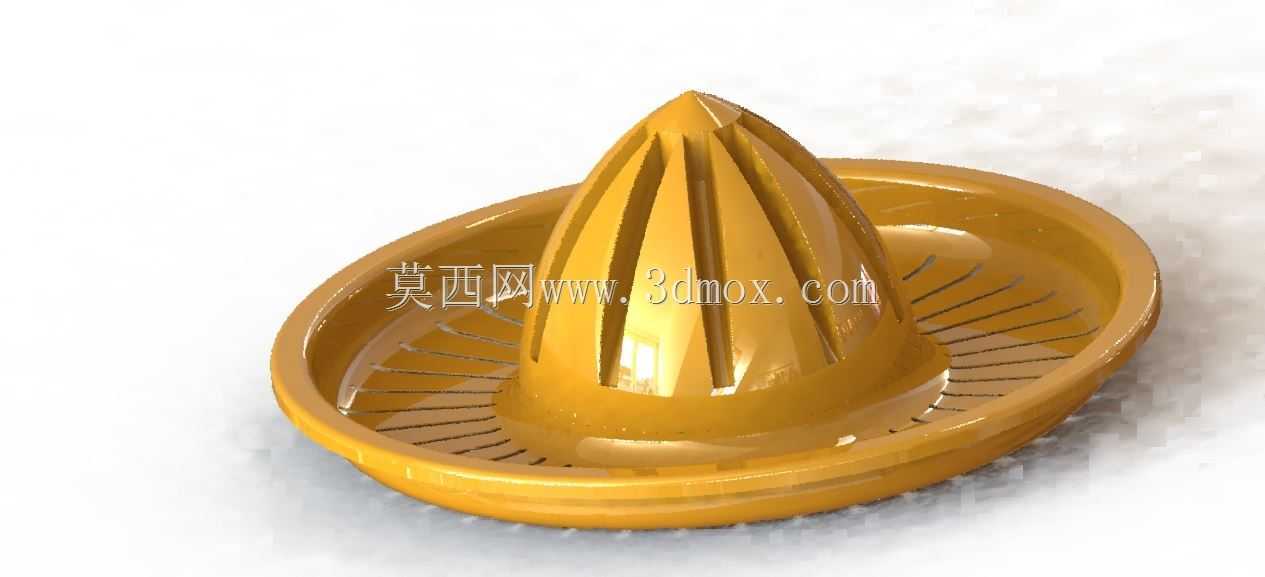

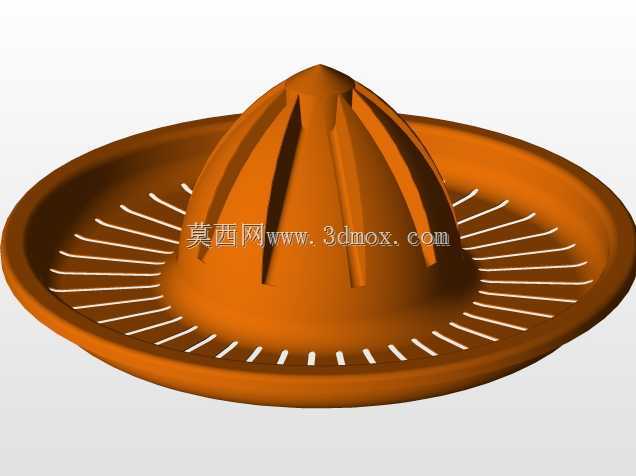

手动榨汁机锥形凸筋挤汁滤盘结构

　　该部件为手动 citrus 类水果榨汁作业的核心接触构件，日常应用场景覆盖家用小型手动榨汁器具、商用吧台鲜榨果汁设备、小型饮品店前置预处理工位，主要承担柠檬、橙子、西柚等厚皮软质果肉水果的挤汁、果籽拦截、果汁导流收集功能，替代传统手工挤压的低效作业方式，避免手部直接接触酸性果汁造成的皮肤刺激，同时能在挤汁过程中完成果渣与果汁的初步分离，减少后续过滤工序的工作量。

　　从功能实现逻辑来看，中心锥形凸台的棱边分布是设计核心，凸台整体锥度匹配常见柑橘类水果的半切剖面弧度，凸筋沿锥面母线方向均匀排布，棱边高度从锥顶向锥底逐步递增，当半切水果扣在锥面上施加旋转按压力时，凸筋能够嵌入果肉囊瓣间隙，在旋转剪切作用下破坏果肉细胞壁，让果汁顺着凸筋之间的导流槽向下流动，不会因为锥面过于光滑出现果肉打滑、挤压力无法有效传导的问题。锥顶做了小圆角过渡处理，避免尖锐棱边刮擦水果果皮导致果皮中的苦涩柠烯成分混入果汁，影响成品口感。

　　外围环形接汁盘的设计兼顾了导流与安装定位双重作用，盘底沿周向均匀分布的长条形滤缝宽度控制在2mm以内，能够有效拦截粒径较大的果籽、粗纤维果渣，让果汁透过滤缝流入下方的集汁容器，滤缝沿径向排布的走向也能加快果汁的下渗速度，避免果汁在盘面积聚溢出。接汁盘的外沿做了向上翻的卷边结构，一方面提升盘体整体的结构刚度，减少按压受力时的盘体形变，另一方面能够阻挡果汁从盘边外溢，保证所有挤出的果汁都能汇入滤缝区域。接汁盘底部设置有环形定位止口，能够与下方集汁杯的杯口精准配合，安装时只需将止口对准杯口放置即可完成定位，不需要额外的紧固件连接，日常拆卸清洗也十分便捷，不存在清洁死角。

　　从安装边界尺寸来看，该部件整体最大外径适配常规口径的家用饮水杯、商用调酒杯，中心锥台高度满足半切橙子的按压行程需求，不会因为锥台过短导致果肉无法完全贴合锥面，也不会因为锥台过高造成水果放置不稳、按压时侧翻的问题。整体壁厚均匀，采用食品接触级材料成型时能够避免出现缩痕、翘曲等成型缺陷，凸筋与锥面的连接处做了大圆角过渡，既能够提升结构强度，避免长期按压受力出现筋根断裂的问题，也能减少应力集中，提升部件的抗跌落、抗反复挤压的使用寿命。

　　在实际使用场景中，该结构不需要额外的动力输入，仅靠手部施加按压力与旋转力即可完成榨汁作业，相比电动榨汁设备噪音更小、清洗更方便，适合小批量鲜榨果汁的使用场景。设计过程中针对不同大小的水果适配性做了优化，锥面的弧度曲线经过多次调整，既能适配直径较小的柠檬，也能适配直径较大的西柚，不需要更换不同规格的榨汁头即可覆盖常见柑橘类水果的榨汁需求。滤缝的排布密度经过实际验证，在保证滤渣效果的同时不会因为缝过密导致果汁下渗速度过慢，挤汁过程中果汁能够快速透过滤缝，不会在盘面积聚形成液面浸泡果渣，减少果渣中苦涩成分的析出。接汁盘的底部还设置有三个均匀分布的支撑凸点，当部件放置在平面上时能够保持水平稳定，不会因为底部不平整出现晃动倾斜的问题。
