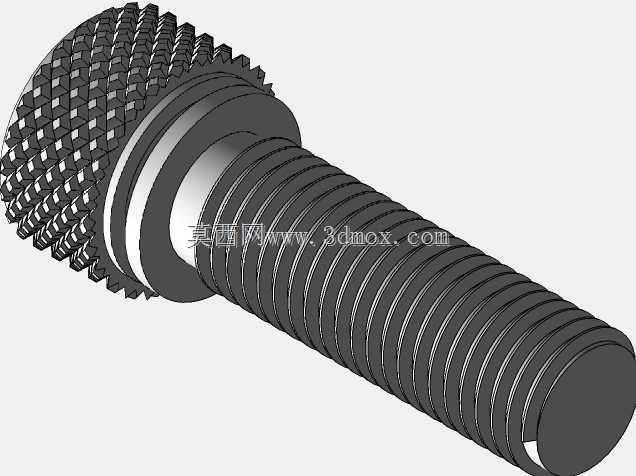

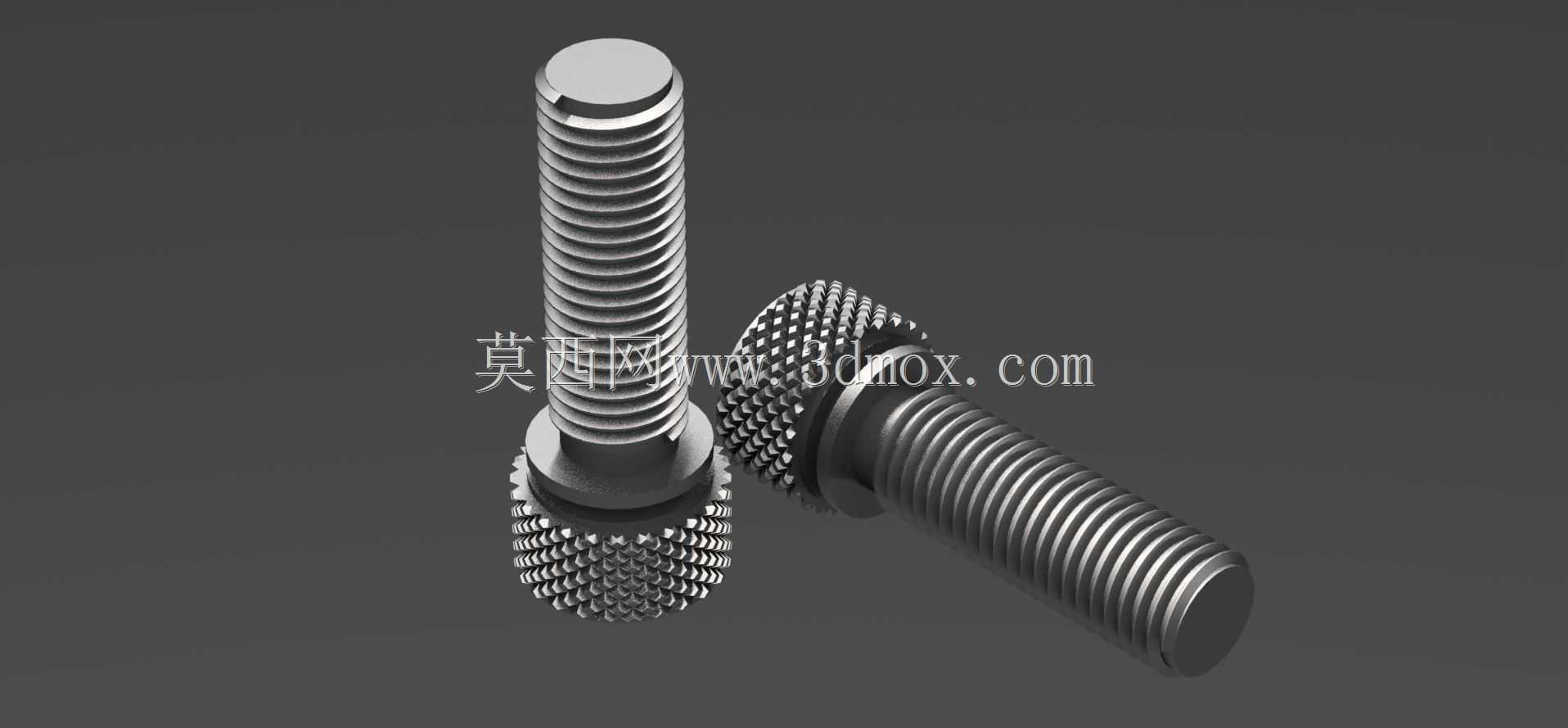

高精密滚花指形螺钉紧固连接件

　　在小型仪器装配、电子设备调试、工装夹具快换以及实验室精密装置装调场景里，不需要额外工具就能完成松紧操作的紧固件一直是结构设计里的高频需求，滚花指形螺钉就是为这类场景开发的典型连接件。和需要螺丝刀、内六角扳手配合的常规螺钉不同，这类螺钉的头部设计了网纹滚花结构，操作者直接用手指捏住头部就能施加足够的拧紧力矩，在空间狭小无法放入工具、或者需要频繁拆装调整的工位上，能大幅减少操作辅助时间，降低工具遗漏刮伤工件表面的风险。

　　从结构设计逻辑来看，这类螺钉的核心功能是实现低力矩下的可靠手动紧固，因此头部的滚花参数是设计重点：滚花的节距、齿深需要匹配人体手指的触感，齿纹过浅会导致拧紧时手指打滑，齿纹过深则容易在频繁操作时磨伤指腹，同时滚花区域的直径要比螺纹公称直径大30%到50%，保证手指捏持时有足够的力臂，不需要施加过大的指力就能达到预期的预紧力。螺钉的杆部采用标准公制三角螺纹，牙型角60度，螺纹精度选用6g级，能和同规格的标准内螺纹孔实现顺畅旋合，不需要额外定制适配的螺纹副，降低整机装配的配件采购成本。

　　头部和螺杆衔接的位置设计了直径略大于螺纹大径的轴肩，这个结构有两个实际作用：一是拧紧到位时轴肩端面能和被连接件表面完全贴合，避免螺纹部分承受额外的剪切载荷，提升连接的稳定性；二是轴肩可以作为拧紧行程的硬限位，防止操作者过度旋入螺钉顶伤工件内部的脆弱结构，比如在固定薄PCB板、亚克力视窗这类低强度零件时，轴肩的限位作用能有效避免装夹变形。螺钉的末端采用平端设计，相比尖端紧定螺钉，平端不会在被固定零件表面压出凹痕，适合需要反复调整位置、不允许破坏工件表面的装夹场景，比如光学实验台的镜片固定、小型检测设备的探头位置调整等工况。

　　从安装边界来看，这类螺钉的安装空间只需要预留出比头部滚花直径大2mm左右的操作间隙，不需要预留扳手的转动空间，在紧凑的设备内部布局时，能大幅压缩紧固件占用的装配空间，给其他功能零件留出更多设计余量。螺纹旋合长度根据使用场景的载荷不同调整，一般在轻载定位场景下，旋合长度不小于1.5倍螺纹公称直径就能满足防松要求，如果是承受一定振动的工况，可以在螺纹段涂抹少量螺纹锁固胶，或者搭配薄型平垫圈提升连接可靠性。

　　实际选型时需要注意，这类螺钉的手动拧紧力矩上限不高，不适合用于需要大预紧力的重载连接场景，比如设备主结构的承重连接、高压管路的密封连接等位置就不适用，它的核心优势是无工具快装快调，在消费电子组装治具、教学实验仪器、3D打印快换夹具、摄影器材配件这类需要频繁调整、连接载荷不大的场景下，能发挥出最佳的使用效能。建模过程中，滚花特征的处理要兼顾渲染效果和工程实用性，不需要把每一个滚花齿都做完全实体特征，在保证外观视觉准确的前提下，可以用贴图配合简化齿形的方式降低模型复杂度，方便后续装配时调用，同时螺纹部分要符合标准机械建模规范，能直接导出工程图标注尺寸，不需要二次修改就能用于生产加工的参考。
