入耳式有线耳机带线组件结构设计

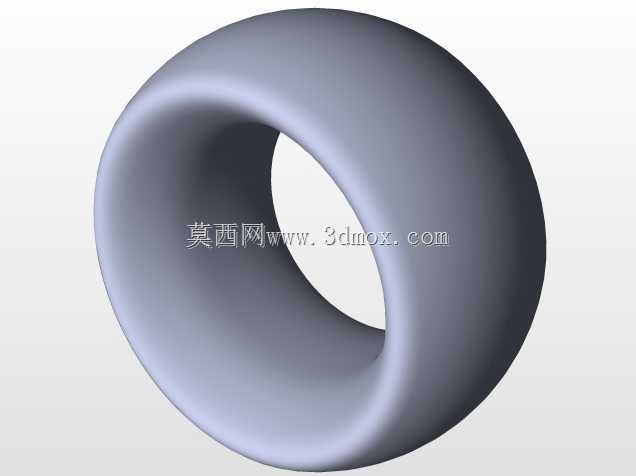

　　这款入耳式有线耳机的结构设计，首先围绕日常通勤、办公桌面、移动便携等高频使用场景展开，核心是兼顾佩戴贴合度与声学输出稳定性，同时兼顾组装环节的工艺可行性。从实际使用需求出发，入耳段的外形采用贴合人体耳道轮廓的弧面过渡，没有生硬的棱角，避免长时间佩戴产生的耳道压迫感，耳塞套的安装位做了环形限位槽，能适配不同尺寸的硅胶耳塞套，用户可根据自身耳道大小更换配件，保证佩戴时的密封性，减少环境漏音对听音效果的影响。

　　线组件部分的设计重点考虑了日常使用中的弯折疲劳问题，耳机柄与线材衔接的位置做了渐缩式的应力释放结构，也就是常说的尾档结构，这个位置是日常使用中线材弯折最频繁的区域，通过渐变的壁厚过渡分散弯折应力，避免线材根部反复弯折后出现铜丝断裂、外皮开裂的问题，延长产品的实际使用寿命。耳机柄内部预留了足够的腔体空间，用于放置发声单元、分频元件以及线材焊接点位，腔体内部的筋位设计既可以固定内部元器件，避免晃动产生的异响，也能优化前腔与后腔的声学容积，配合发声单元的参数调校，保证低频下潜与中高频解析的平衡。

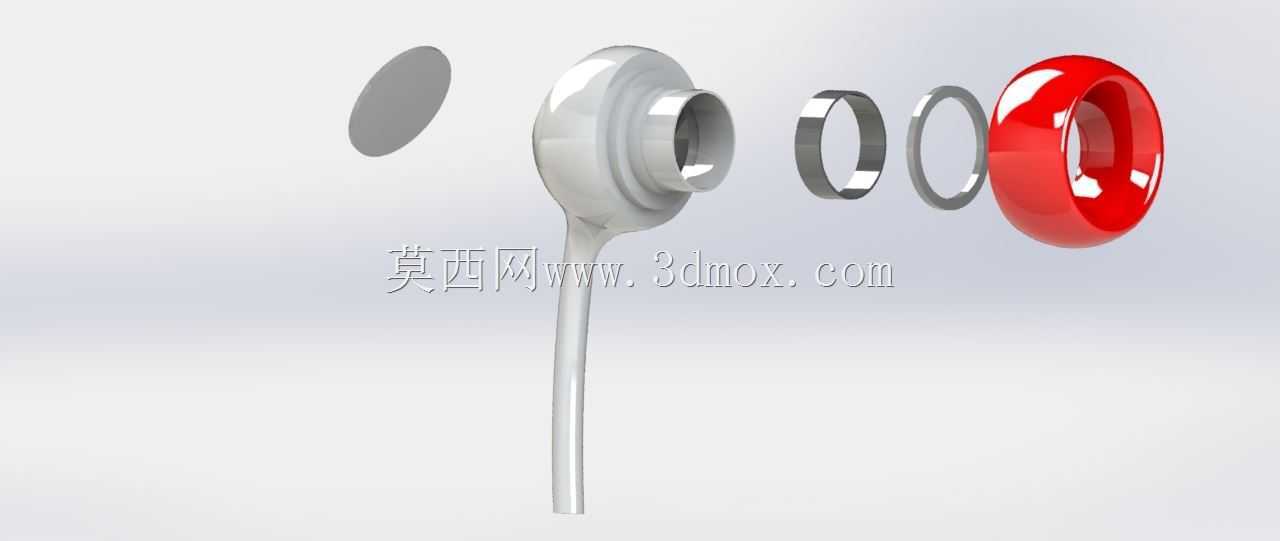

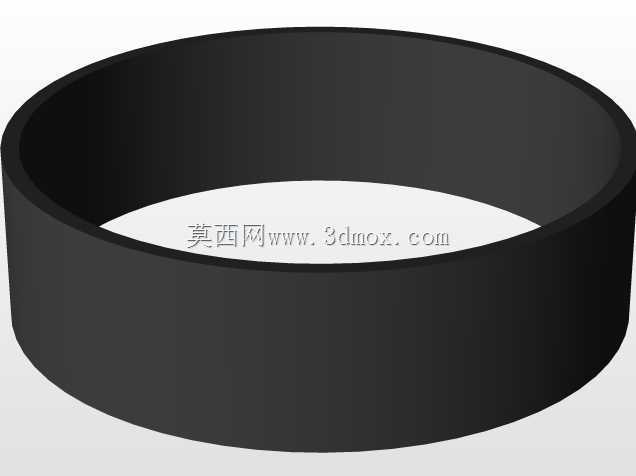

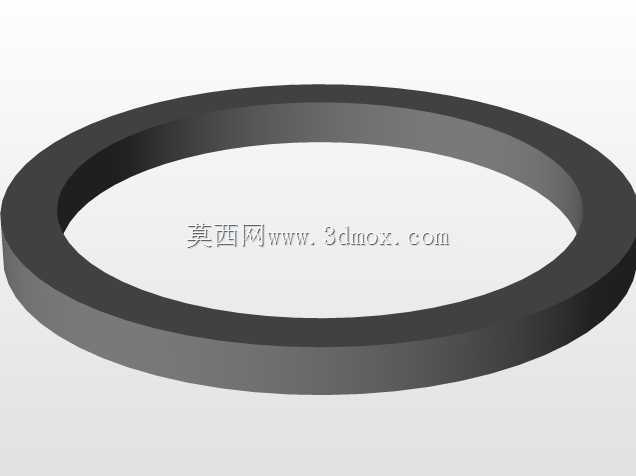

　　从装配逻辑来看，整个耳机采用分件组装的结构设计，前出声嘴、耳机主体外壳、装饰环、尾档几个部件通过卡扣配合少量超声焊接的方式固定，不需要额外的螺丝连接件，既可以控制整体重量，也能简化组装工序，提升量产时的装配效率。装饰环部分做了高亮表面处理，和主体的磨砂质感外壳形成视觉层次，同时这个环形部件也起到了外壳合模线遮挡的作用，提升产品外观的精致度。出声嘴位置的金属防护网安装位做了沉台设计，防护网卡入沉台后通过点胶固定，既可以阻挡耳道内的异物、灰尘进入发声单元，也不会因为防护网突出影响耳塞套的安装贴合度。

　　安装边界方面，耳机主体的最大外径控制在14mm以内，出声嘴的外径为5.5mm，适配市面上绝大多数通用尺寸的硅胶、海绵耳塞套，线材出线位置的直径为3.2mm，兼容常规的3mm外径TPE耳机线材，整体重量控制在单只5g以内，长时间佩戴不会产生明显的坠耳感。声学结构上，后腔位置预留了调音孔的位置，调音孔表面覆盖调音棉，用于调节腔体内外的气压平衡，避免发声单元振动时产生的腔体内压影响振膜的正常振动，减少听音时的闷塞感。

　　在实际使用场景中，这种带线组件的入耳式耳机不需要额外考虑充电问题，即插即用，适配手机、笔记本电脑、台式机、便携播放器等多种带有3.5mm音频接口或者通过转接头连接的设备，既可以用于日常听音娱乐，也能满足线上会议、语音通话等办公场景的需求。结构设计时也考虑了日常使用中的跌落防护，外壳选用具备一定韧性的ABS+PC混合材质，在1.2米高度跌落至硬质地面时，外壳不会出现开裂，内部元器件不会出现移位失效的问题。线材部分选用带编织屏蔽层的线芯，既可以减少外界电磁信号对音频传输的干扰，降低听诊器效应，也能提升线材的抗拉扯能力，日常使用中不小心拉扯线材时，不会轻易出现线芯断裂的问题。耳机柄的外形采用符合人体工学的倾斜角度，佩戴时耳机柄自然朝向脸颊下方，不会和耳廓产生生硬的抵触，侧卧使用时也不会产生明显的硌耳感。
