圆形密齿轴装式散热构件结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:438324
  • 圆形密齿轴装式散热构件结构设计
  • 圆形密齿轴装式散热构件结构设计
  • 圆形密齿轴装式散热构件结构设计
  • 圆形密齿轴装式散热构件结构设计
  • 圆形密齿轴装式散热构件结构设计

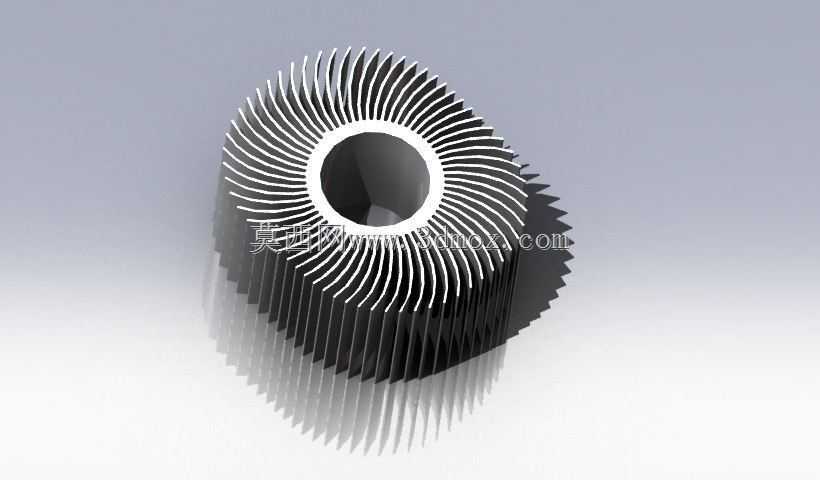

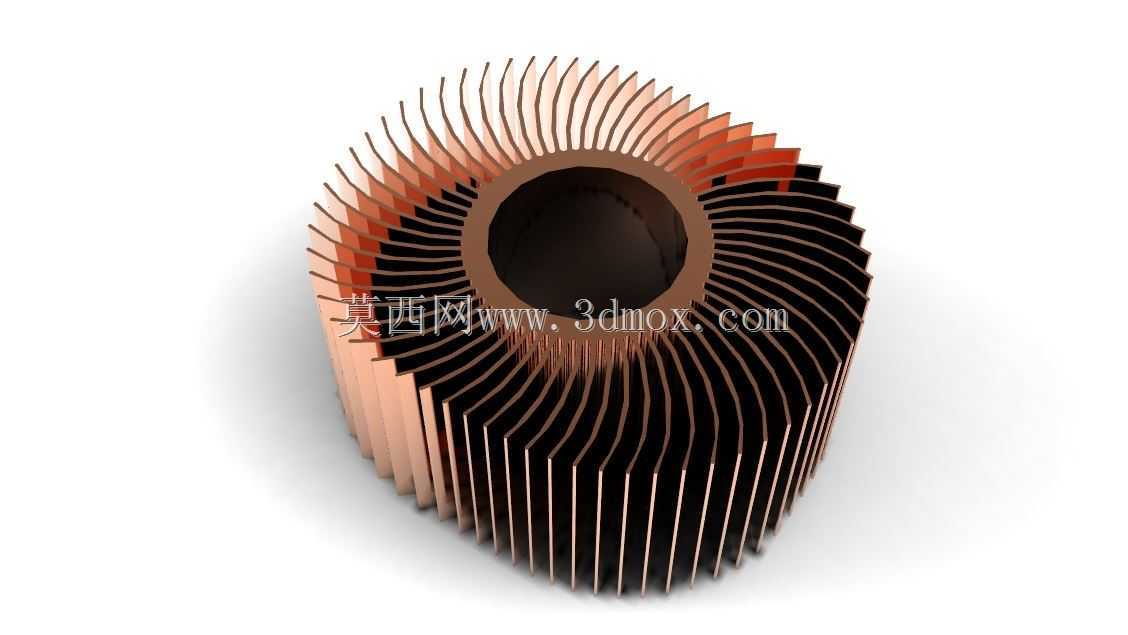

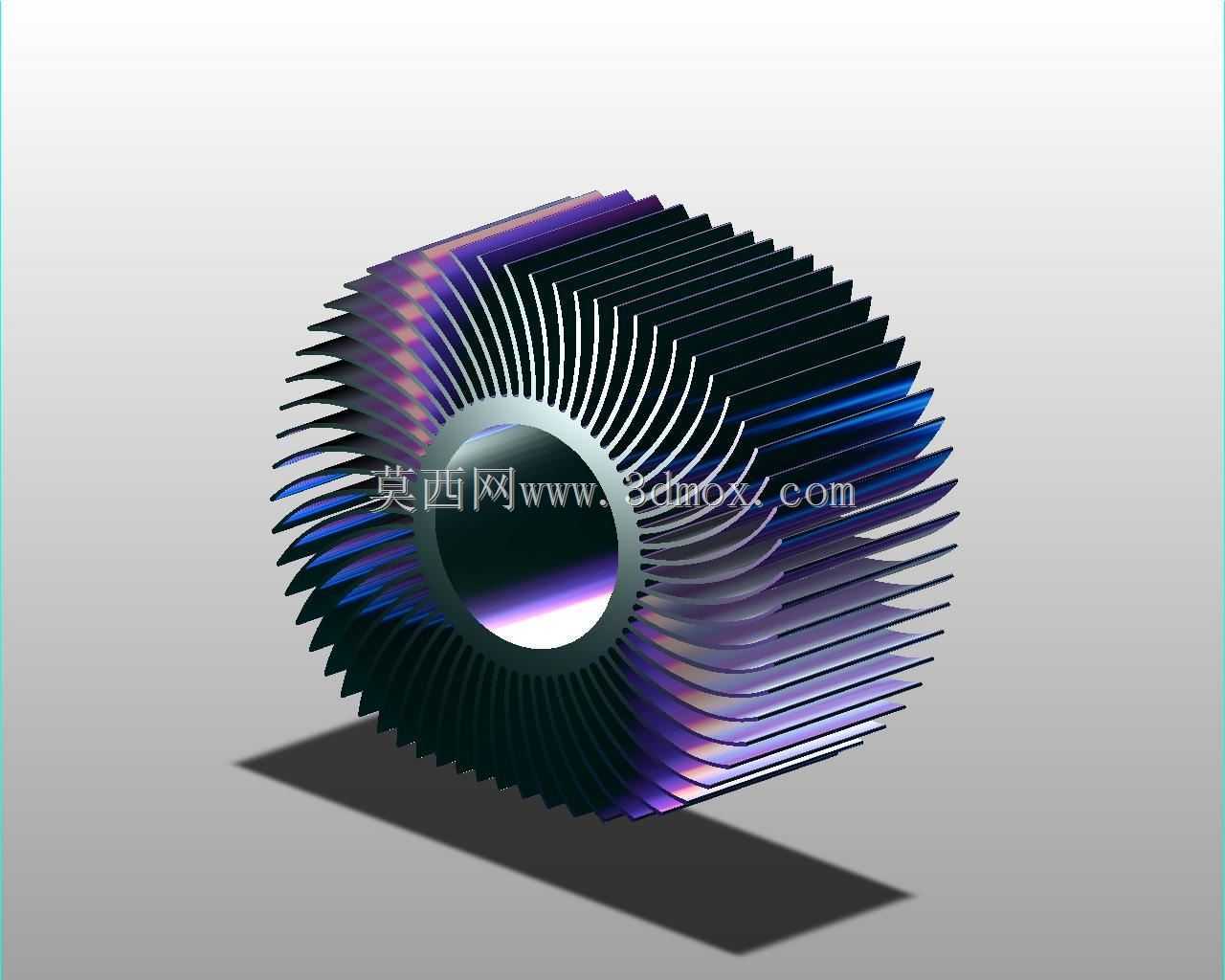

  这款圆形密齿散热构件是针对小空间高功率密度热源的风冷散热需求开发的结构件,日常在工控伺服驱动、小型激光模组、嵌入式工业计算单元、LED大功率投光模组这类需要持续导出核心热量的场景中应用极广,核心作用是通过自身高比表面积的鳍片结构,将热源传导过来的热量快速扩散到鳍片表面,配合配套的轴流排气扇形成强制对流,把热量持续带出设备腔体,避免核心功率器件因结温过高触发降频、寿命衰减甚至热击穿故障。

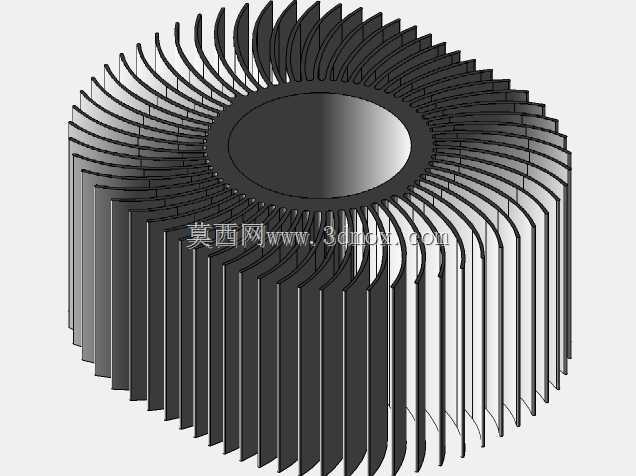

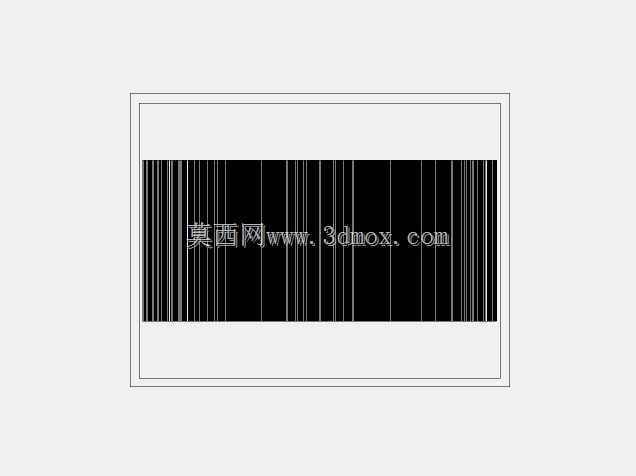

  从结构设计逻辑来看,这款散热件采用中心通孔的轴装布局,中心内孔的尺寸公差按照H7级精度设计,既可以直接套在带圆形安装座的热源壳体上,也可以通过穿装锁紧螺栓的方式固定在热源基板上,安装时只需要在热源与散热件内孔端面之间涂覆0.1-0.2mm厚的导热硅脂,就能有效降低接触热阻,避免空气间隙导致的导热效率下降。外围的鳍片采用等距放射状排布,每一片鳍片的厚度控制在1.2mm,鳍片间距保持2.5mm,这个间距是经过对流效率核算的——既不会因为间距过小导致气流在鳍片间形成滞止层,降低有效换热面积利用率,也不会因为间距过大浪费径向空间,在相同外径尺寸下最大化拓展散热表面积。鳍片的高度沿径向从中心向外逐步抬升,整体形成外高内低的环形坡面,这种设计一方面可以引导配套风扇吹出的轴向气流顺着鳍片坡面径向扩散,让每一片鳍片的表面都能有足够的气流掠过,避免中心区域鳍片因为气流短路出现散热死角;另一方面也能在相同材料用量下,让鳍片的根部厚度保持足够的结构强度,避免在加工、运输、安装过程中出现鳍片弯折变形的问题。

  从安装边界来看,这款散热件的整体外径控制在120mm以内,轴向总高度不超过80mm,中心安装通孔的直径为35mm,适配市面上绝大多数直径35mm的圆形热源安装座,安装时不需要额外定制转接法兰,直接套入后通过端面的三个均布M3螺纹孔就能完成锁紧固定,整体占用的安装空间非常紧凑,适合在内部空间局促的小型工业设备内部布置。鳍片的外边缘做了0.3mm的圆角倒边处理,既可以避免安装操作时锋利的鳍片边缘划伤操作人员,也能减少气流掠过鳍片边缘时产生的风切噪音,在对运行噪音有要求的办公类工业设备、医疗辅助设备场景中也能适配。

  在实际选型匹配时,需要注意这款散热件的热阻参数是匹配15-30W持续发热功率的热源,当热源持续发热功率超过30W时,需要搭配更高转速的排气扇提升对流风速,或者更换更大外径规格的同系列散热件,避免散热能力不足导致热源温度超标。另外这款散热件的基材采用6063铝合金挤压成型,表面做本色阳极氧化处理,氧化层厚度控制在8-12μm,既可以提升铝材表面的抗腐蚀能力,避免长期在潮湿工况下出现表面氧化粉化的问题,也能小幅提升鳍片表面的热辐射率,在风扇停转的被动散热工况下也能通过辐射作用散出一部分热量,不会短时间内出现热量急剧累积的情况。

  很多结构设计人员在选型这类圆形散热件时,容易陷入鳍片数量越多散热越好的误区,实际上当鳍片间距小于2mm时,轴向气流很难穿透到鳍片根部,大部分气流会从散热件的外围直接流走,鳍片根部的热量无法被有效带出,反而会导致整体散热效率下降。这款散热件的鳍片数量和间距就是经过多轮热仿真迭代确定的最优值,在1.5m/s的迎面风速下,鳍片根部到鳍片尖端的温差不超过3℃,整个散热件的表面温度均匀性很好,不会出现局部过热的问题。另外中心安装孔的内壁也做了精车处理,表面粗糙度控制在Ra1.6以下,和热源安装座配合时的实际接触面积可以达到90%以上,能最大限度降低接触界面的热阻,让热源的热量快速传导到整个散热件的鳍片结构上。

  在配套风扇的匹配上,这款散热件适配的是同外径尺寸的轴流排气扇,安装时风扇直接固定在散热件的轴向端面,风扇吹出的气流直接吹向鳍片间隙,顺着放射状的鳍片通道向四周扩散,这种吹风式的安装方式相比抽风式的布局,气流的利用率更高,因为风扇吹出的正压气流可以更充分地填充到每一个鳍片间隙中,不会在散热件中心区域形成负压涡流。如果安装空间允许,也可以在散热件的另一侧加装导风罩,让气流全部从鳍片间隙流过,进一步提升对流换热的效率,这种加装导风罩的方案可以让整体散热能力提升15%左右,适合热源发热功率接近30W上限的工况使用。
