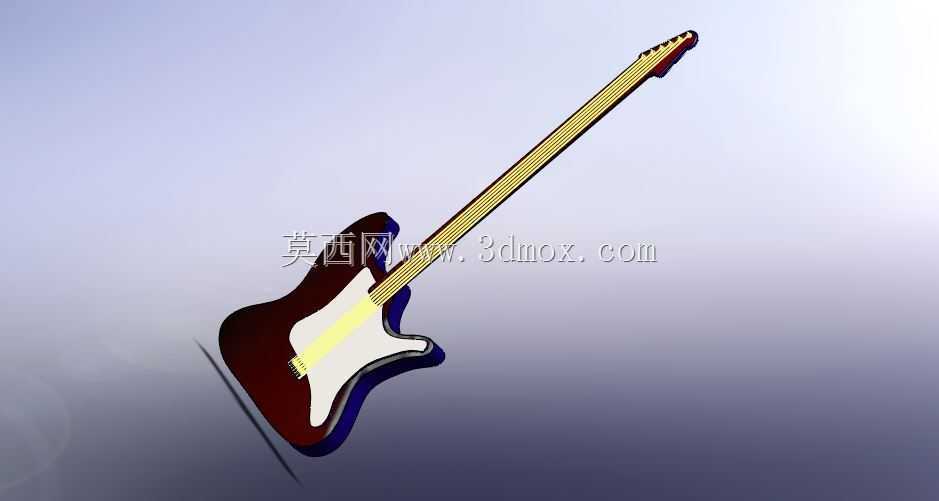

经典 Strat 款式电吉他结构三维设计

　　这款电吉他的三维结构设计，核心围绕电声乐器的实际演奏需求与结构装配逻辑展开，区别于原声吉他依靠箱体共鸣发声的原理，电吉他的结构设计需要兼顾拾音稳定性、握持演奏舒适度、部件装配公差适配三个核心维度。首先从应用场景来看，该结构可覆盖流行、摇滚、布鲁斯等多数主流电声演奏场景，既适配舞台现场演出的长时间持握需求，也能满足录音室环境下的结构稳定性要求，避免因结构共振产生不必要的拾音杂音。

　　从功能特性层面拆解，琴身采用经典的双缺角轮廓设计，这个轮廓并非单纯的造型复刻，而是经过持握受力模拟优化：高把位演奏时，演奏者左手沿琴颈上行至最高品格位置时，缺角的弧度刚好避开手掌虎口的挤压区域，减少长时间高把位演奏的握持疲劳；琴身正面的护板区域，预留了拾音器、档位器、音量音色旋钮的安装位，三个单线圈拾音器的安装槽位公差控制在0.1mm以内，保证拾音器安装后与琴弦的垂直距离可在2-5mm范围内灵活调节，适配不同演奏力度下的拾音灵敏度需求。琴桥位置采用固定式琴桥的安装接口设计，区别于单摇、双摇系统的复杂结构，固定式琴桥的安装边界更规整，琴弦穿体后的固定点与琴身背面的穿弦孔同轴度误差控制在0.08mm以内，能有效减少琴弦振动时的能量损耗，保证延音的稳定性。

　　设计思路上，首先确定的是有效弦长的基准尺寸，采用行业通用的25.5英寸有效弦长作为核心基准，以此倒推琴颈的品格间距、琴身与琴颈的连接位置、琴桥的安装基准线。琴颈与琴身的连接采用螺栓连接结构，连接区域的贴合面设计有0.05mm的预紧公差，四个连接螺栓的孔位同轴度严格对齐，既保证后期维护时的拆装便利性，也能避免连接面贴合不紧密产生的结构死点，影响琴弦振动的传导。指板的弧度采用9.5英寸的指板曲率，这个曲率是经过大量演奏习惯调研确定的，既兼顾和弦演奏时的指腹贴合度，也能满足速弹演奏时的琴弦高度一致性，避免推弦时出现不必要的打品问题。琴头的仰角设计为13度，这个角度能保证琴弦从琴枕位置到弦钮的下压角度足够稳定，不需要额外加装压弦器就能保证琴弦在琴枕位置的振动稳定性，减少空弦演奏时的杂音。

　　从安装边界与尺寸控制来看，琴身整体厚度控制在45mm，这个厚度既保证了琴身内部拾音器电路走线的预留空间，也不会因为过厚导致持握时手臂搭靠的不适感；琴身整体宽度控制在330mm，长度控制为400mm，重心位置经过配重模拟，背带钉安装后，整琴挂在背带上时的重心刚好落在演奏者胸腹交界位置，不会出现琴头下坠或者琴身下滑的问题，适配不同身高演奏者的站立演奏需求。所有部件的安装位都预留了标准件的装配公差，比如电位器的安装孔直径统一为9.2mm，适配行业通用的英制、公制电位器安装尺寸；弦钮的安装孔直径为10mm，可适配市面上多数主流规格的封闭式弦钮；护板的固定螺丝孔位采用沉孔设计，螺丝安装后表面与护板齐平，不会出现凸起剐蹭演奏者手臂的问题。

　　在结构细节处理上，琴身的边缘全部做了3mm半径的圆角过渡，这个圆角尺寸经过持握模拟，演奏者小臂搭在琴身正面下边缘时，圆角刚好贴合小臂的肌肉轮廓，长时间演奏不会出现硌手的问题；琴颈的背部轮廓采用薄C型截面，最厚处位置厚度控制为21mm，从琴颈根部到琴头位置的厚度做渐变处理，适配左手上下移动时的握持手感变化；品丝的安装槽位深度控制为1.2mm，保证品丝压装后不会出现凸起或者松动的问题，品丝两端的边缘做了0.5mm的倒角处理，避免演奏时左手滑动被品丝边缘划伤。拾音器的安装高度调节螺丝孔位预留了8mm的调节行程，演奏者可以根据自己的演奏风格，单独调节每一个拾音器的高度，比如演奏主音时提高琴桥拾音器的高度获得更高的输出功率，演奏节奏时降低琴桥拾音器高度获得更温暖的音色。电路仓的位置设计在琴身背面，仓盖采用螺丝固定，内部预留了足够的屏蔽层安装空间，可后期加装铜箔屏蔽减少外界电磁干扰，降低演奏时的电流杂音。
