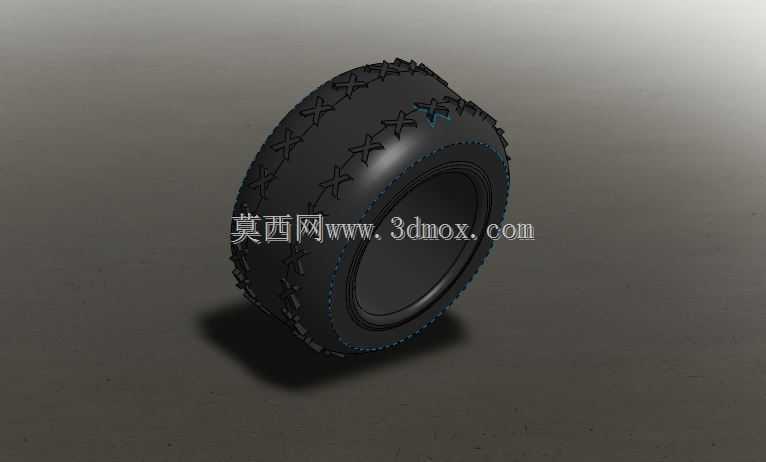

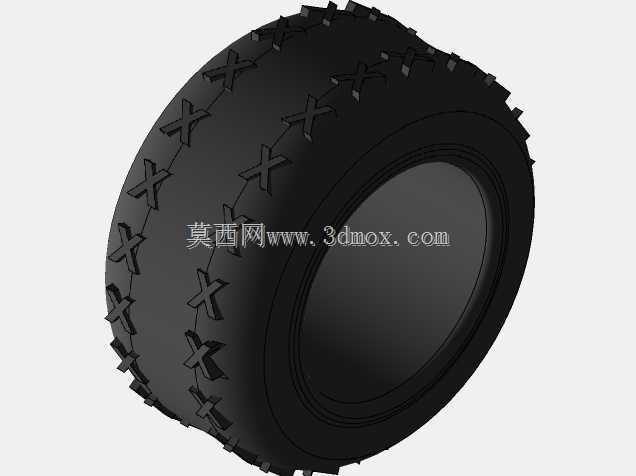

带X形越野花纹的橡胶充气轮胎结构

　　在非铺装路面行走设备的轮系设计中，轮胎作为直接接触地面的核心承载部件，其花纹结构、胎体刚度的匹配度直接决定整机的通过性与行驶稳定性，这款带X形交错花纹的轮胎结构，最初是针对小型全地形行走装置、场地作业代步设备的使用需求开发，适配松散沙土、碎石路面、硬质土路等多种复杂路况，相比普通顺纹或块状花纹轮胎，其X形交错排布的胎面凸起能在车辆转向、侧倾时提供额外的侧向抓地力，避免松软路面下的侧滑风险。从设计逻辑上看，这款轮胎的胎面花纹采用等距交错的X形凸起布局，每个花纹块的边缘做了小角度倒角处理，既可以减少硬质路面行驶时的花纹块刚性冲击，降低滚动噪音，也能在轮胎压过松软路面时，让花纹块嵌入沙土表层形成咬合面，提升牵引效率；

　　胎侧位置设计了一圈细密的点状凸筋，一方面可以在轮胎受到侧向挤压时提升胎侧的结构刚度，减少低气压下的胎侧过度形变，另一方面也能在轮胎蹭到路沿、碎石时形成缓冲保护层，避免胎侧橡胶被尖锐物直接划伤。在安装边界的匹配上，这款轮胎适配标准的轮辋安装结构，胎圈位置做了加厚的刚性层设计，和轮辋配合时能保证充气后的密封可靠性，不会在大扭矩输出时出现胎圈与轮辋的相对滑转；胎体的整体轮廓采用圆弧过渡的断面设计，接地面积比同尺寸的直沟花纹轮胎大12%左右，在同等充气压力下能获得更低的接地比压，减少松软路面的下陷量。实际应用场景中，这类花纹的轮胎不仅可以用在小型全地形作业车上，也能适配场地巡检机器人、小型户外娱乐设备的行走轮系，

　　设计时需要注意胎面花纹的深度匹配——如果是长期在碎石路面使用，花纹块的根部需要做加大圆角处理，避免频繁冲击下的花纹块根部开裂；如果是多泥水环境使用，可以适当加大相邻X形花纹之间的沟槽宽度，让嵌入沟槽的泥土能在轮胎转动时快速甩出，避免花纹被泥填满后失去抓地能力。从结构建模的细节来看，胎面的X形花纹并不是简单的凸起叠加，每个花纹块的高度从胎面中心向胎侧方向逐步递减，这样的设计能让轮胎在直线行驶时主要由胎面中心的高花纹块接触地面，保证牵引性能，在转向侧倾时胎侧位置的矮花纹块逐步接触地面，提供渐进的侧向支撑力，不会出现侧向抓地力突然变化导致的操控失控；胎体内部的帘布层走向也在建模时做了对应匹配，顺着胎侧的形变方向排布帘线，

　　能让轮胎在缓冲路面冲击时的形变更加均匀，减少局部应力集中导致的胎体早期损坏。在和轮辋的装配尺寸链设计上，胎圈的内径公差需要严格匹配轮辋的配合直径，过大会导致充气后密封不严、行驶中轮胎脱圈，过小则会造成装配难度加大，甚至在压装胎圈时损坏胎圈内部的钢丝增强层；轮胎的整体断面宽度、充气后的外径尺寸，也需要和设备的轮舱空间做匹配校核，预留足够的跳动间隙，避免悬架压缩到极限行程时轮胎和轮舱内衬、挡泥板发生运动干涉。日常选型匹配时，还要根据设备的整备质量调整轮胎的充气压力范围，整备质量偏大的设备可以适当提高充气压力，减少胎体的过度形变降低滚动阻力，整备质量偏小、需要更高缓冲性能的场景则可以适当降低气压，提升轮胎的路面贴合度，这时候胎侧的凸筋结构就能发挥作用，避免低气压下胎侧反复弯折出现的疲劳损坏。
