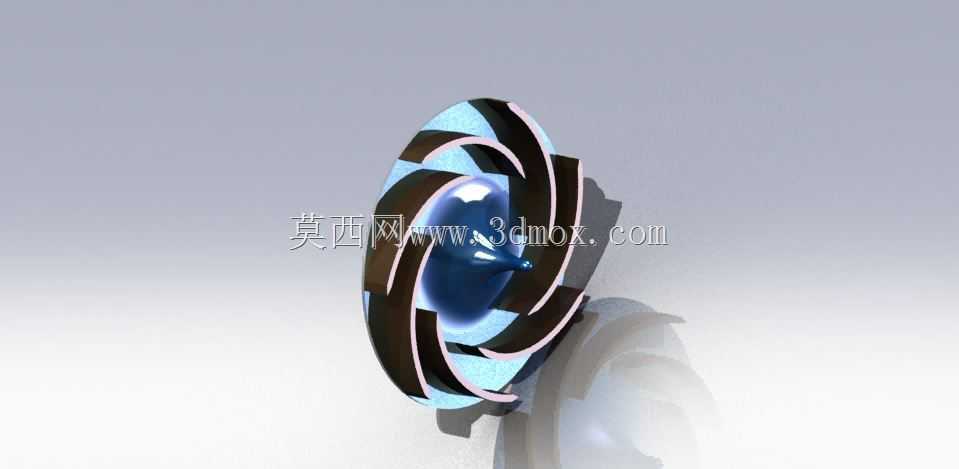

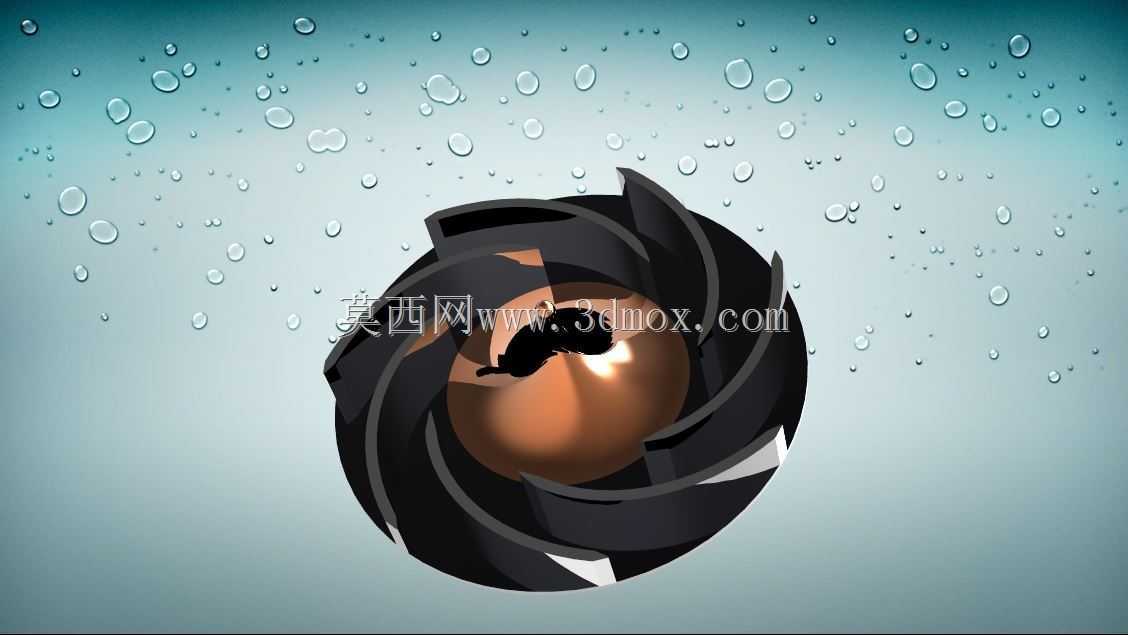

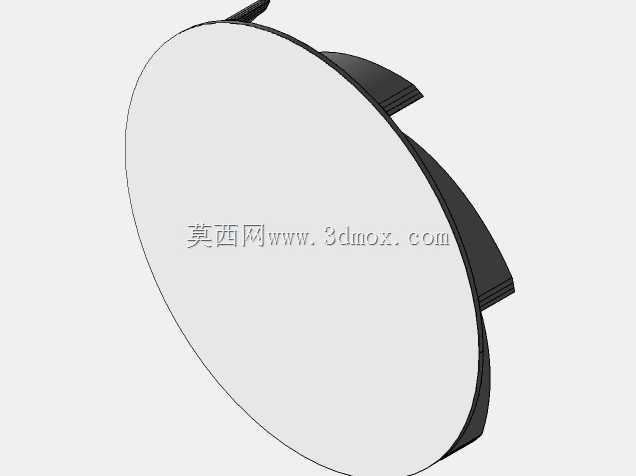

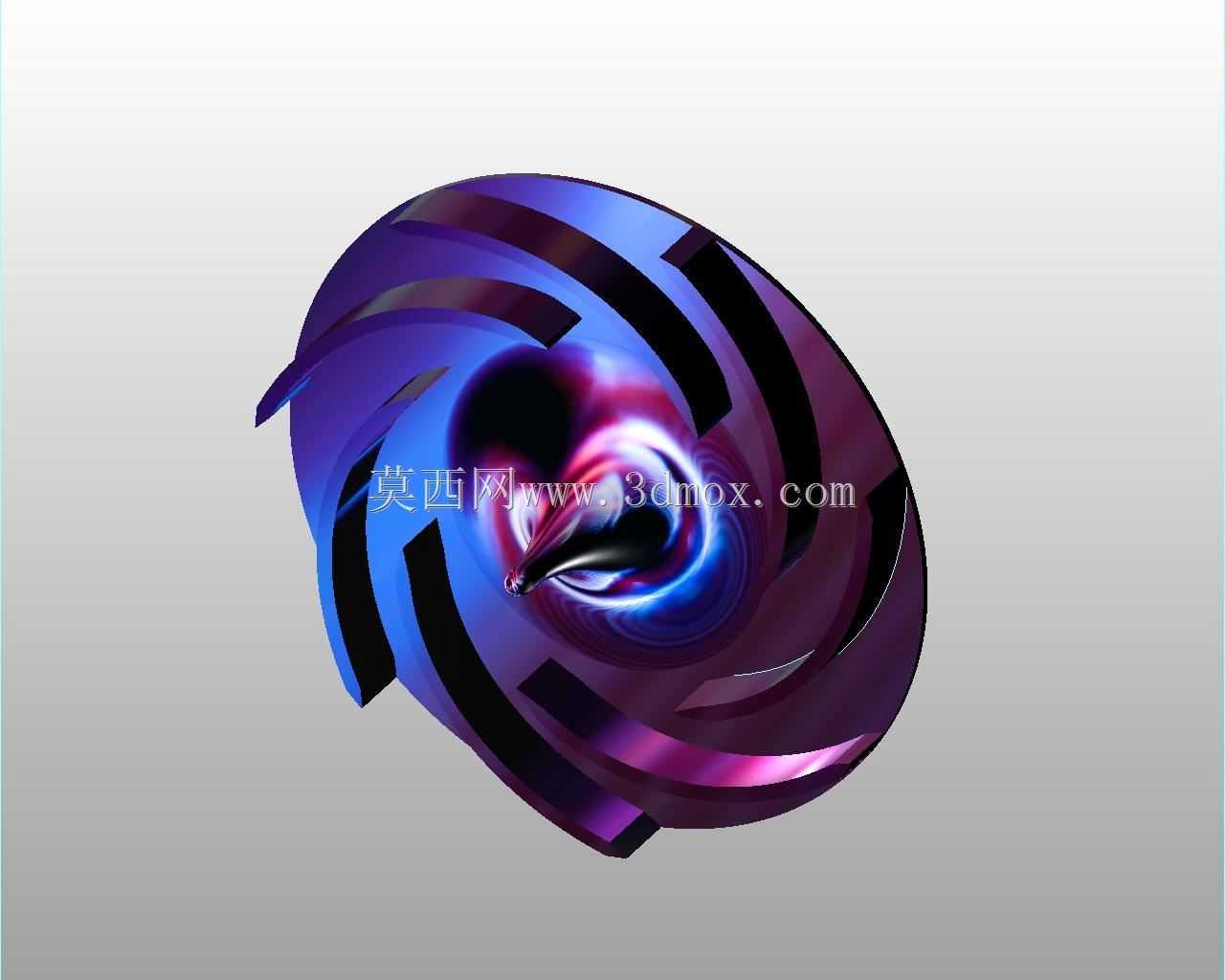

该叶轮作为流体输送设备的核心过流旋转部件,主要应用在中小型离心泵、离心式通风机、低压离心压缩机等设备的转子总成中,直接决定设备的流体输送效率、运行稳定性与工况适配范围。从实际工程应用场景来看,这类扭曲叶片式叶轮适配清水、低粘度流体、含少量微小固体颗粒的介质输送场景,常见于楼宇供水增压系统、工业循环冷却回路、小型暖通空调风路、常规化工流程的低压流体输送工位,也可作为小型涡轮设备的能量回收转轮使用,在额定转速区间内可稳定实现流体的动能与压力能转换。
从设计思路层面来看,该叶轮采用后弯式扭曲叶片构型,叶片沿轮毂轴向到轮缘方向的安装角呈连续渐变分布,这种设计是为了适配流体从轴向进入叶轮腔道后,沿径向流动过程中的线速度变化规律,减少流体在叶片表面的流动分离与冲击损失,相比直板叶片叶轮,在相同外径与转速下能获得更高的水力效率,同时降低叶轮运行时的轴向不平衡力。叶片与轮毂、轮盖的连接位置采用大圆角过渡结构,避免流道内出现锐角滞流区,同时减少应力集中,提升部件在高速旋转下的结构强度,降低交变载荷下的疲劳失效风险。叶轮的中心定位孔采用台阶式结构设计,可直接与泵轴或设备主轴的轴肩配合定位,配合平键槽传递扭矩,安装时无需额外调整轴向位置,能保证叶轮出口与设备蜗壳流道的对中精度,减少装配误差带来的效率损失。
从外形尺寸与安装边界来看,该叶轮的径向最大尺寸适配常规1.5kW-7.5kW功率段的离心泵腔体,轴向安装宽度可直接匹配标准IS型单级离心泵的泵腔预留空间,安装时需保证叶轮后端面与密封腔体的间隙在0.3mm-0.8mm区间内,间隙过大会导致回流损失增加,间隙过小则易在运行过程中出现动静部件摩擦。叶片的流道宽度经过水力计算优化,在额定流量点下的流道内流体流速控制在12m/s-18m/s区间,既避免流速过高带来的沿程阻力损失激增,也防止流速过低导致大颗粒杂质在流道内沉积堵塞。叶轮的轮缘位置做了倒角处理,可减少叶轮高速旋转时与周边静止腔壁之间的圆盘摩擦损失,同时降低轮缘位置的流体剪切扰动,减少运行过程中的湍流噪声。

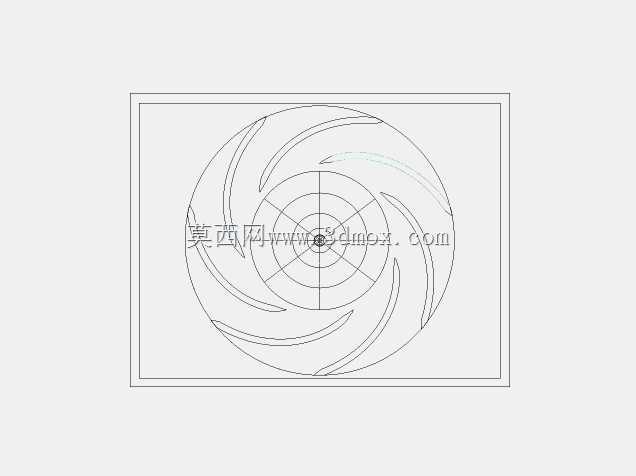

从功能特性层面来看,该叶轮的结构设计兼顾了效率与抗汽蚀性能,叶片进口边做了适当延伸并向吸入侧延伸,可降低叶片进口位置的流体相对速度,提升设备的有效汽蚀余量,降低在入口压力偏低工况下的汽蚀发生概率,延长叶轮的使用寿命。叶片的型线采用等变角螺旋线构型,流道从入口到出口呈平滑扩散状,流体在流道内流动时的速度变化平缓,不会出现局部流速突变导致的涡流损失,在额定工况点的水力效率可达到85%以上,偏离额定流量±20%的区间内依然能保持较高的运行效率,适配工况波动相对较大的应用场景。叶轮做了整体动平衡校正设计,结构对称度控制在G6.3级平衡精度要求范围内,在额定转速3000r/min的运行状态下,振动幅值可控制在0.05mm以内,不会对配套的轴承、密封部件造成额外的交变载荷,可有效提升整机的连续运行周期。
在实际装配与适配过程中,该叶轮可直接替换同尺寸参数的标准铸铁叶轮,也可根据输送介质的特性调整材质适配,比如输送腐蚀性介质时可采用不锈钢或工程塑料材质加工,输送含颗粒介质时可在叶片表面增加耐磨涂层。需要注意的是,安装时需确认叶轮的旋转方向与叶片的弯曲方向匹配,反向旋转会导致流体输送方向反转,同时效率会下降40%以上,还会引发异常振动与噪声。叶轮与主轴的配合公差采用H7/k6过渡配合,既保证装配时的定位精度,也方便后期维护时的拆卸更换,键槽的位置与叶片的相对角度经过校准,可保证扭矩传递过程中叶轮的受力均匀,避免长期运行后出现键槽剪切失效的问题。
