CPU散热风扇配套固定装夹框架结构

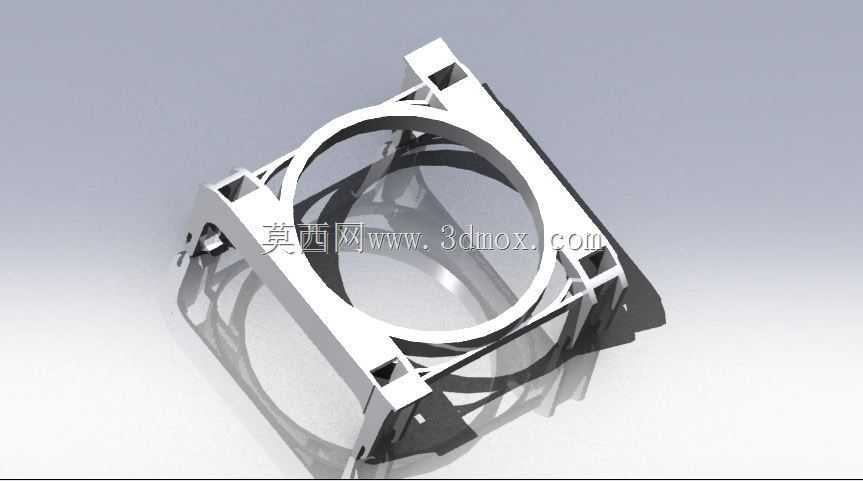

　　在桌面级计算设备的风冷散热系统里，这类装夹框架是衔接散热风扇与CPU散热鳍片模组的核心承载结构，日常装机、硬件改装、工业控制计算机散热改造场景中都能见到这类结构的应用，它的核心作用是为轴流散热风扇提供稳定的安装基准，同时保证风扇出风面与散热鳍片进风面的平行度，避免风扇运行时因安装偏斜产生风噪、震动，甚至长期运行出现扇叶擦碰外壳的故障。从结构设计逻辑来看，这个框架采用了方形外廓匹配标准120mm散热风扇的安装孔位，中间的环形内圈直接贴合风扇的外圆轮廓，四个角位延伸出的带孔支耳是核心的安装定位点，支耳上的方形镂空一方面是为了避让风扇自带的安装螺丝柱，另一方面也能减少框架整体的用料重量，降低注塑成型时的缩痕风险。

　　框架侧边的斜向加强筋是设计里很务实的细节，因为塑料材质的框架如果仅靠四边围合的结构，在螺丝锁紧时很容易出现边角翘曲，斜筋连接了外框边与环形内圈，能把锁紧螺丝的应力均匀分散到整个框架面，不会出现局部应力集中导致的框架开裂。实际安装时，这个框架的安装边界需要严格匹配对应规格的风扇与鳍片模组，外框的边长公差控制在±0.2mm以内，才能保证四个安装孔位和风扇、鳍片上的螺柱完全对中，环形内圈的内径要比风扇外圆大0.3-0.5mm，既方便装配时的对位调整，又不会因为间隙过大导致风扇运行时出现径向窜动。框架的厚度方向也做了适配设计，整体厚度控制在8mm左右，不会额外占用机箱内的垂直安装空间，对于小机箱的散热改装场景来说，

　　这个厚度尺寸能避免框架和内存马甲、主板供电散热片出现安装干涉。从功能特性上看，这个框架除了基础的固定作用，还能起到一定的导风效果，环形内圈的边缘做了微小的倒角处理，能减少风扇进风侧的风阻，让气流更顺畅地通过框架进入散热鳍片的风道，避免气流在框架位置形成紊流，影响整体的散热效率。在工业嵌入式计算机的散热场景里，这类装夹框架还需要考虑长期高温运行下的形位公差稳定性，所以结构上的筋位分布也兼顾了抗热变形的需求，四个支耳的位置做了局部加厚，避免长期在60-70℃的机箱内部环境下出现安装孔位偏移，导致风扇松动。设计这类结构的时候，首先要确定适配的风扇标准尺寸，目前桌面PC常用的120mm、90mm风扇都有对应的固定孔位标准，

　　框架的外廓尺寸必须严格遵循这个标准，否则会出现无法兼容通用风扇的问题；其次要考虑装配的工艺性，如果采用注塑成型，框架上的所有镂空位置都要做均匀的壁厚设计，避免壁厚差过大导致成型后出现翘曲变形，加强筋的厚度要控制在主体壁厚的0.6倍左右，防止筋位背面出现缩印影响外观和装配精度。另外，框架和风扇接触的面要做平面度要求，平面度公差控制在0.1mm以内，保证风扇安装后和框架完全贴合，不会出现缝隙漏风的情况，四个安装支耳的孔位同轴度也要做相应约束，避免螺丝锁紧时出现别劲的情况，导致风扇运行时的震动传递到鳍片和主板上，产生不必要的共振噪音。在实际选型使用时，还要注意框架的材质匹配，普通民用装机场景常用ABS材质的框架就能满足强度需求，工业高温场景则需要选用PC或者加纤PP材质，提升抗热变形和抗老化性能，而这个结构的筋位布局刚好能适配不同材质的成型特性，不需要额外修改结构就能切换材质生产，降低了不同应用场景下的开模成本。
