纺织纤维涂装混色供料集成装置

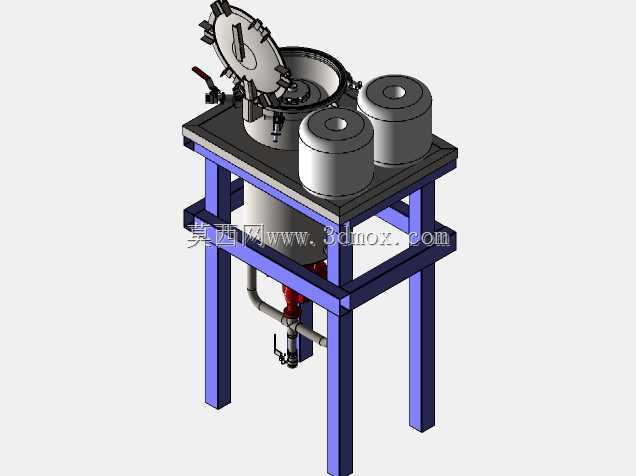

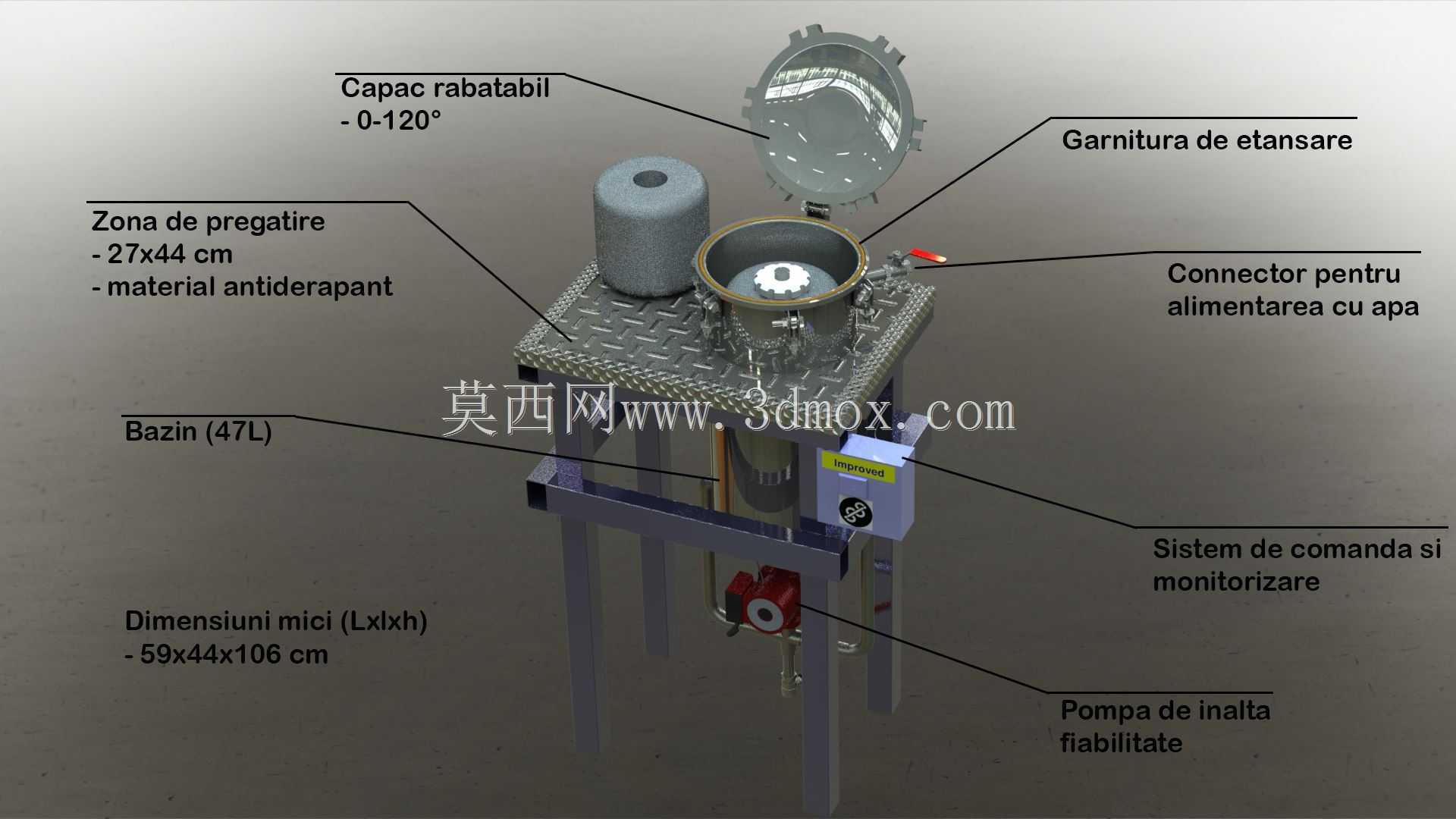

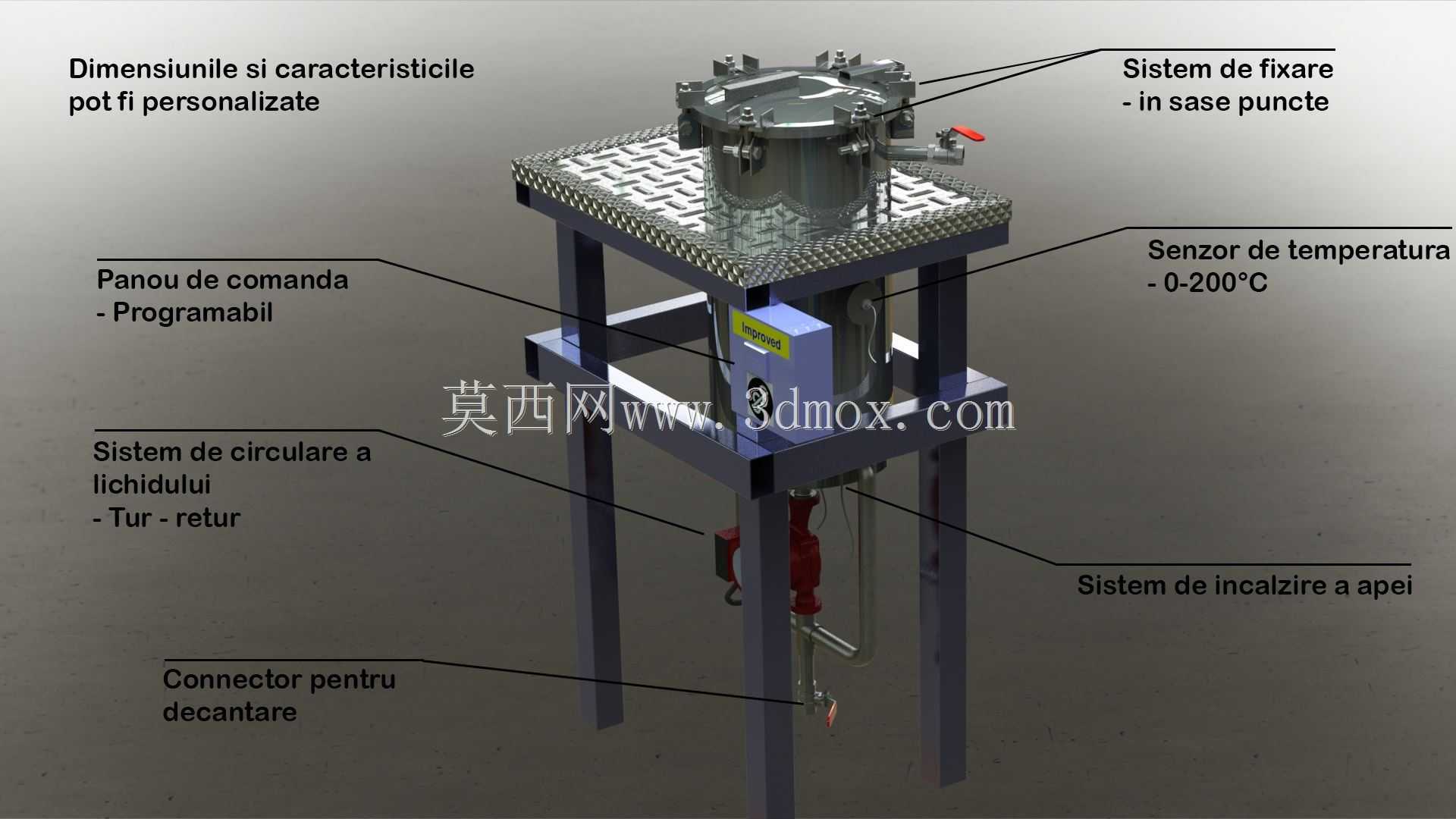

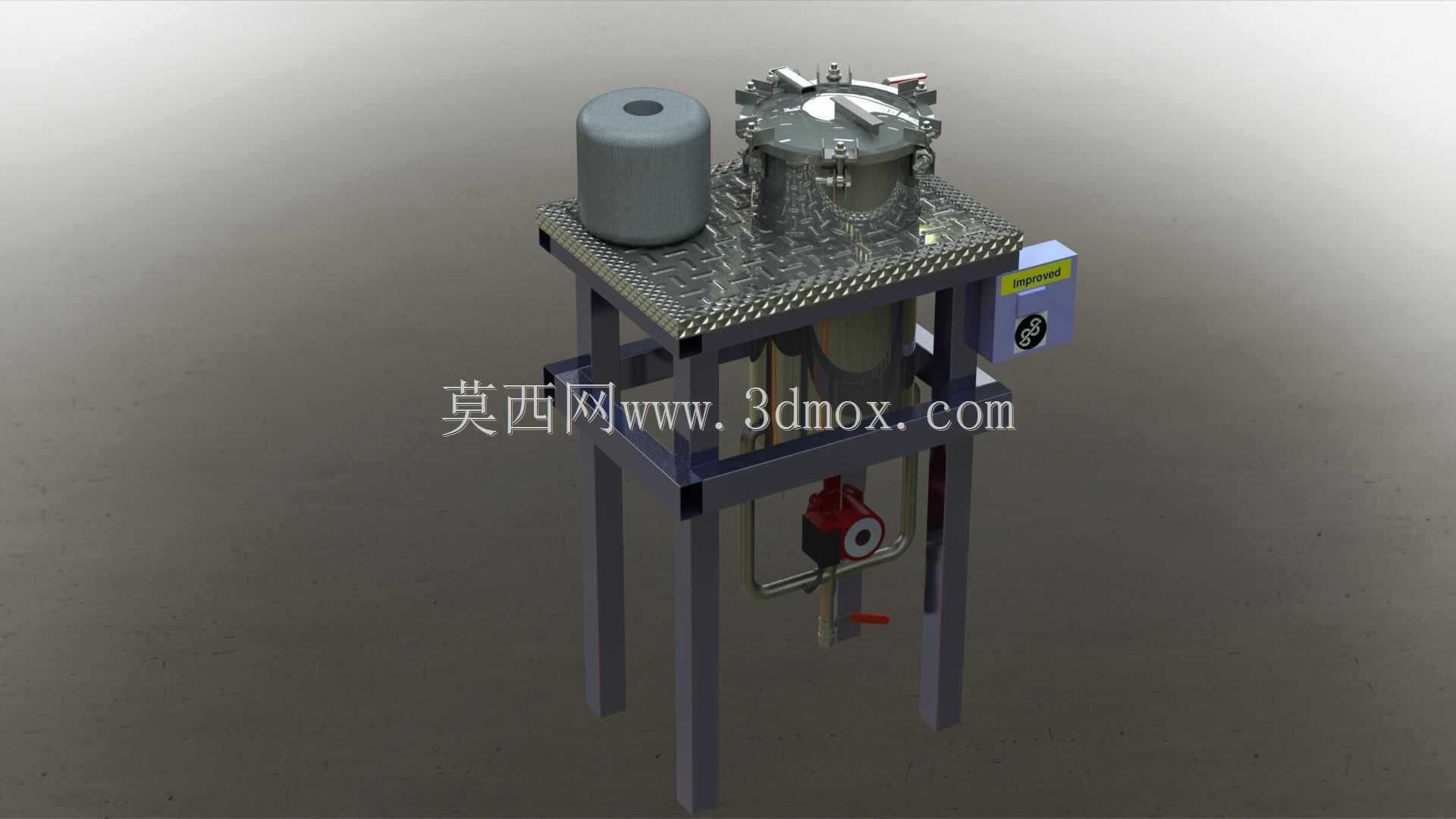

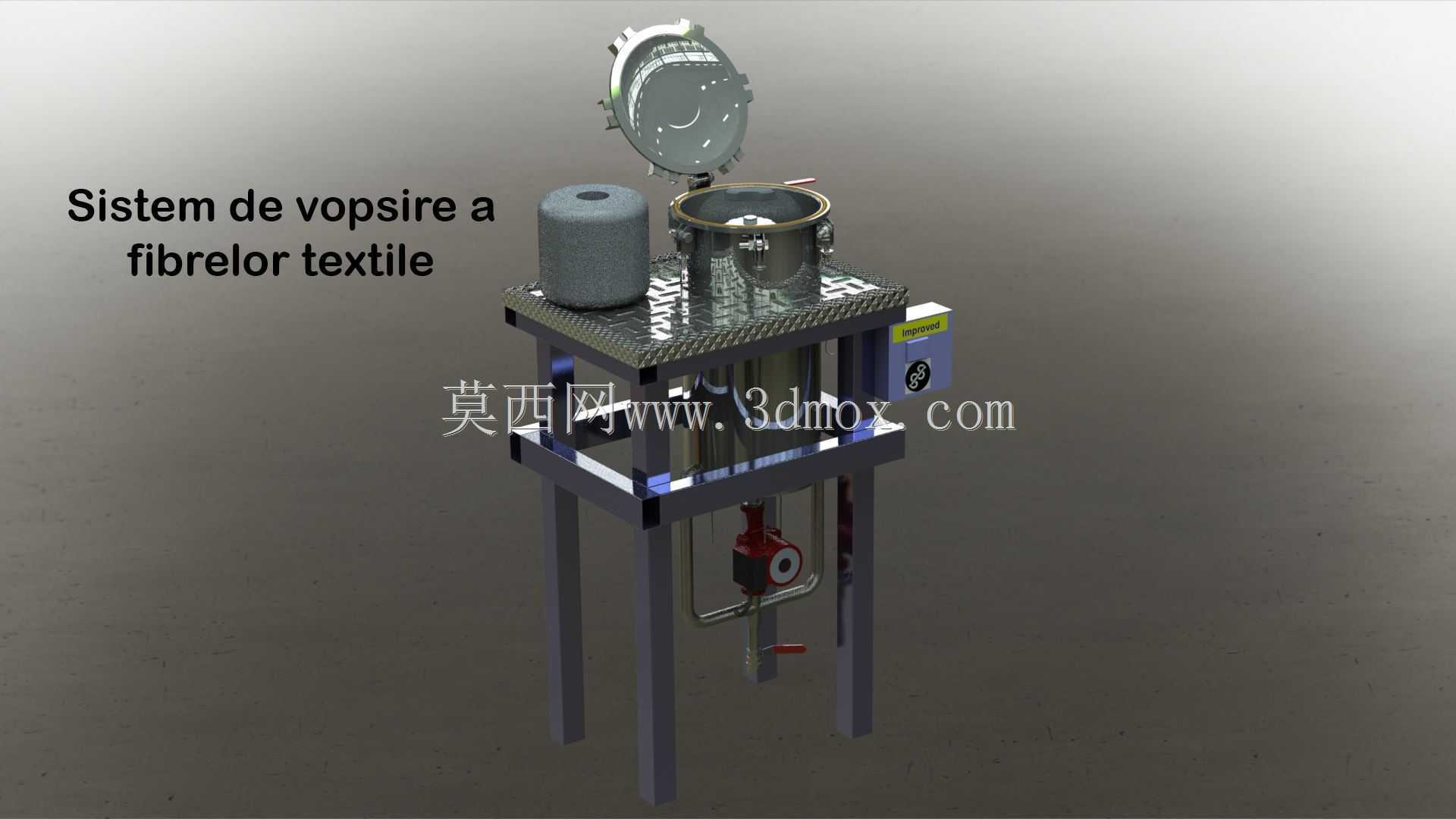

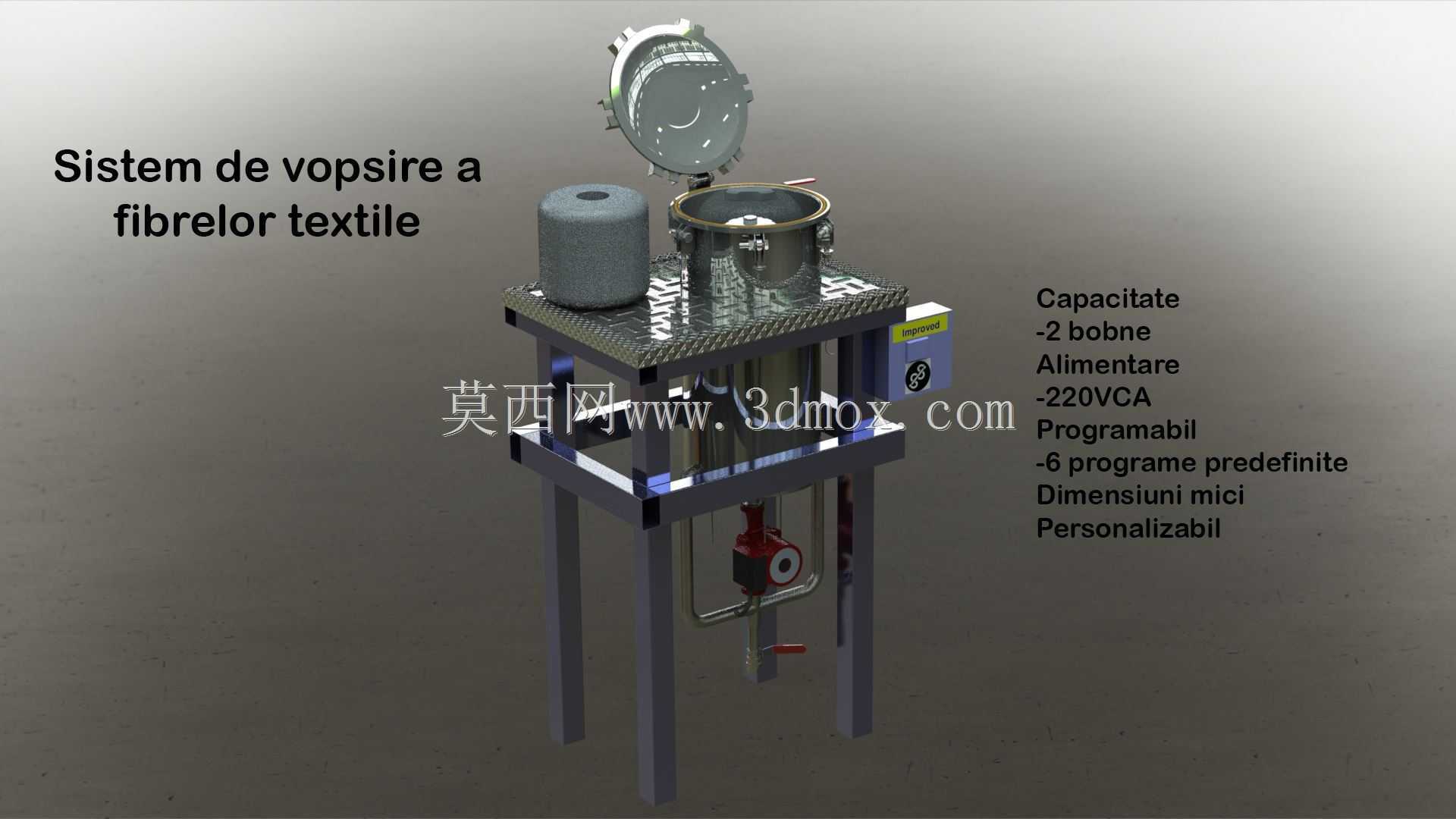

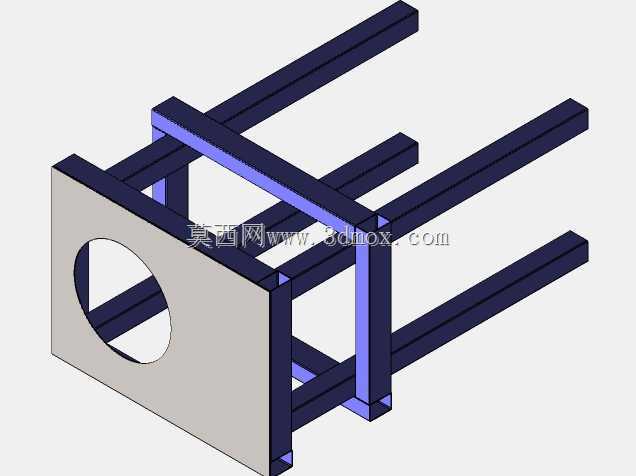

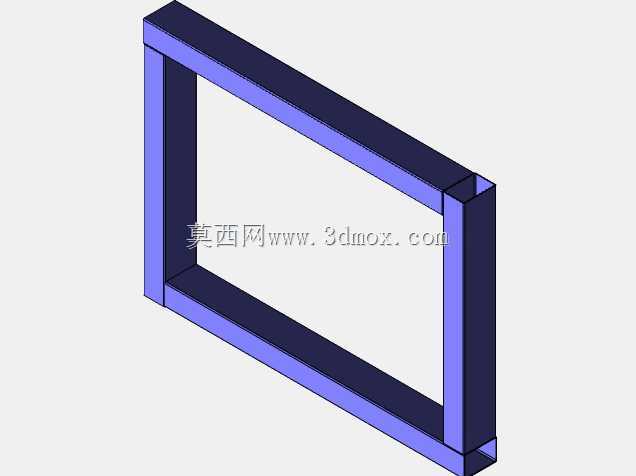

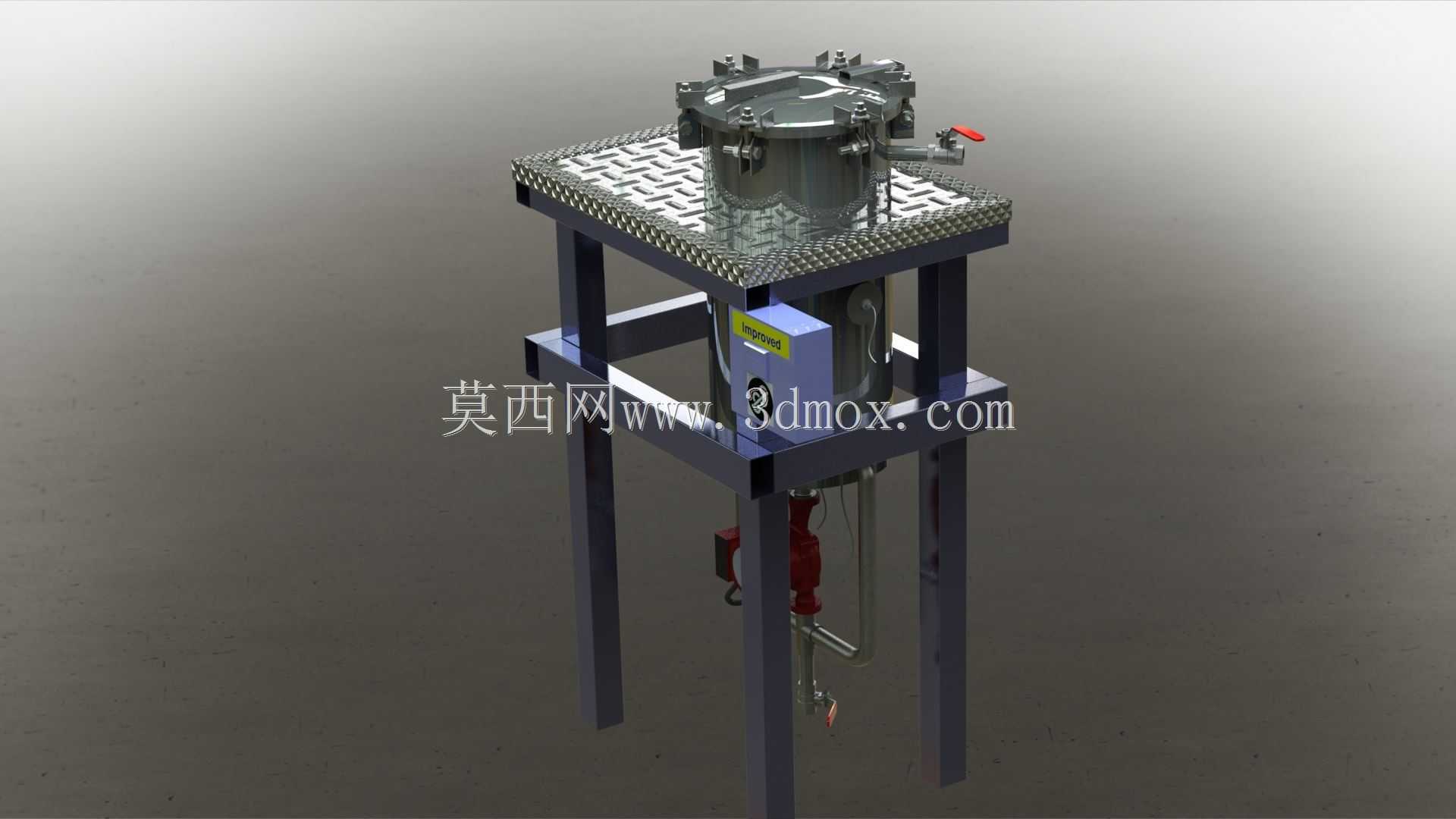

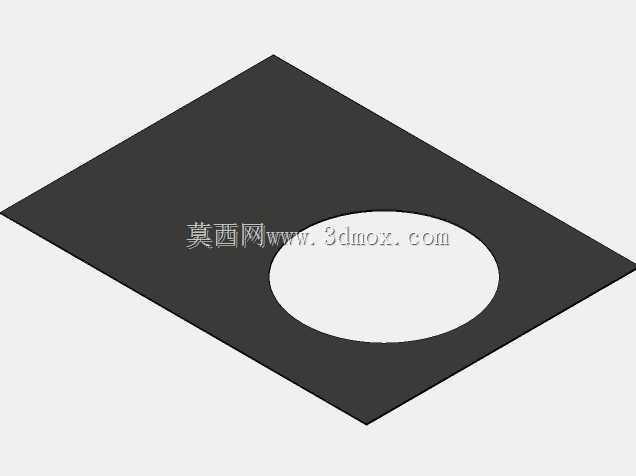

　　这套装置主要面向纺织面料后整理环节的纤维着色涂装工序，在实际生产场景中，多布置于纺丝生产线的末端与纤维定型设备的进料端衔接位置，替代传统的开放式混料涂覆结构，解决原有工艺中涂料混合不均、加热温度波动大、供料压力不稳定导致的纤维着色色差、涂覆层厚度不均的常见问题。从结构布局来看，整套设备采用方管焊接成型的立式机架作为承载主体，机架底部预留120mm的地面调节支脚安装空间，可适配车间地面±15mm的平整度误差，整体安装边界控制在长850mm、宽700mm、总高1650mm范围内，无需额外做混凝土基础固定，直接通过膨胀螺栓即可完成地面固定，适配多数中小型纺织车间的设备排布间隙。设备上部核心作业区采用花纹防滑钢板作为操作平台，

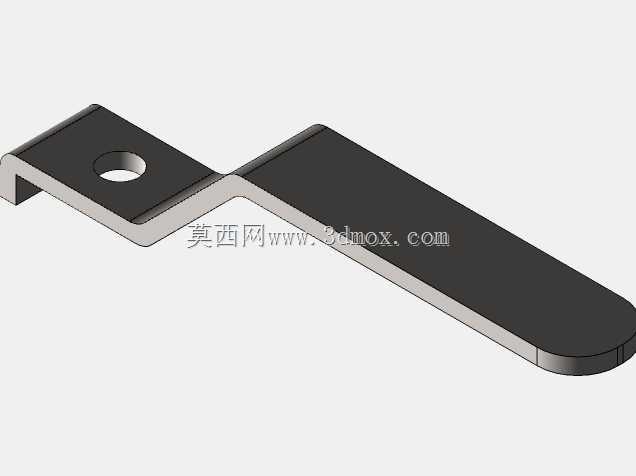

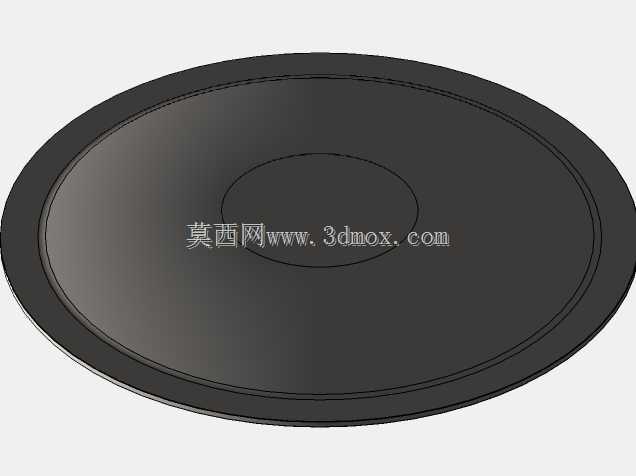

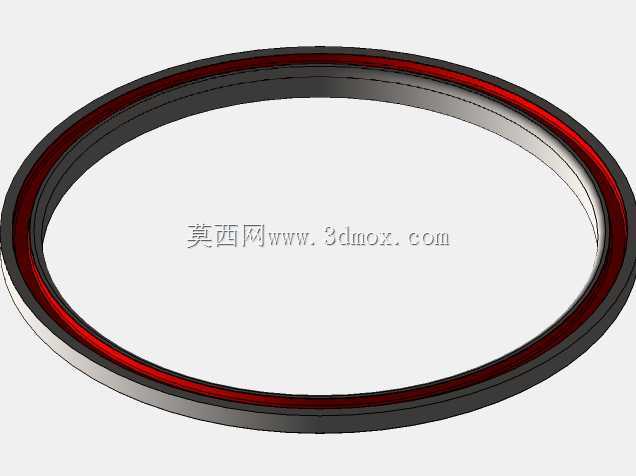

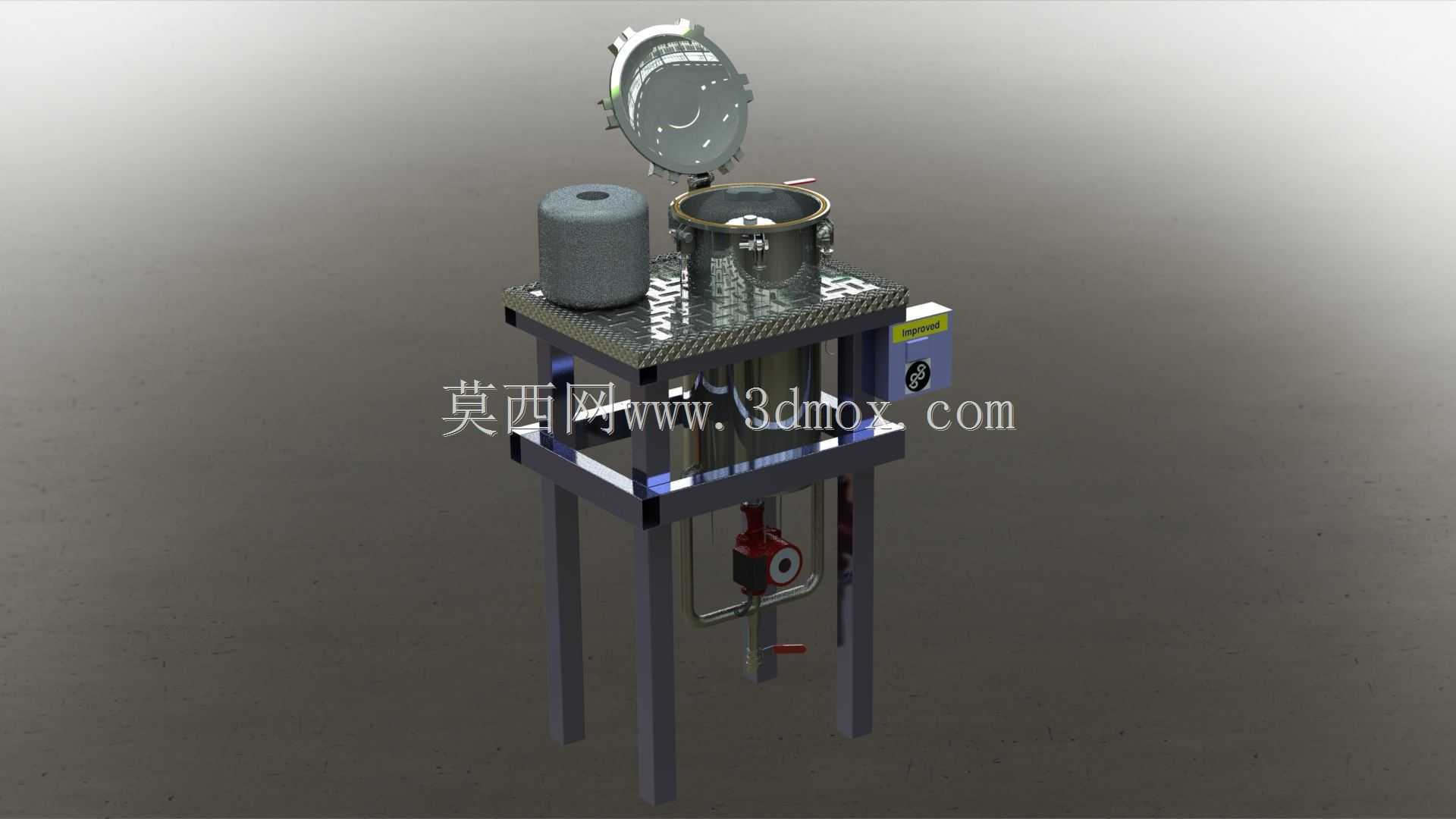

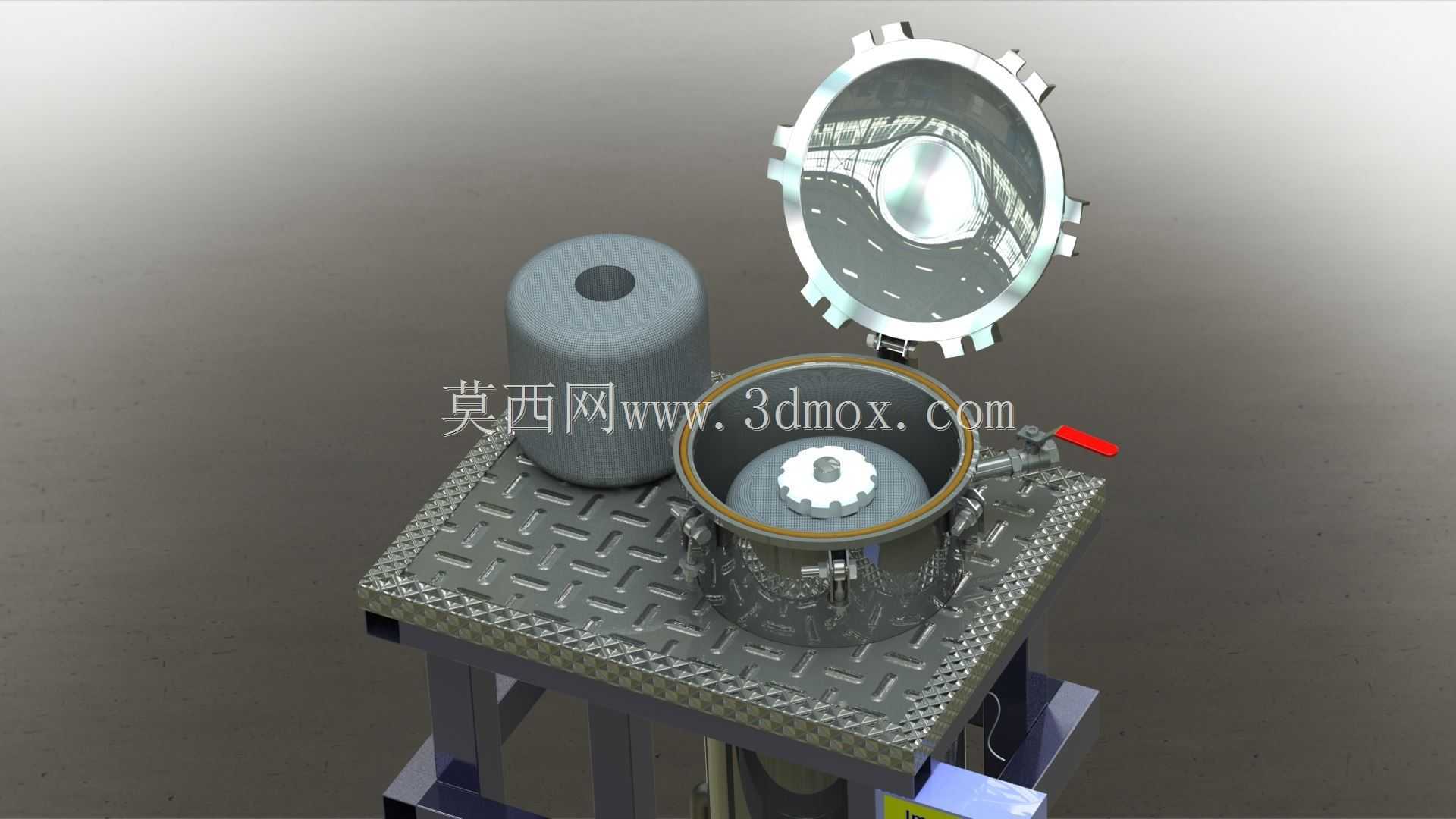

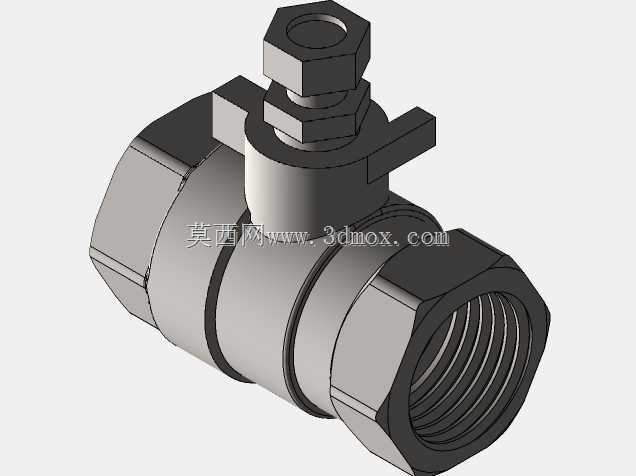

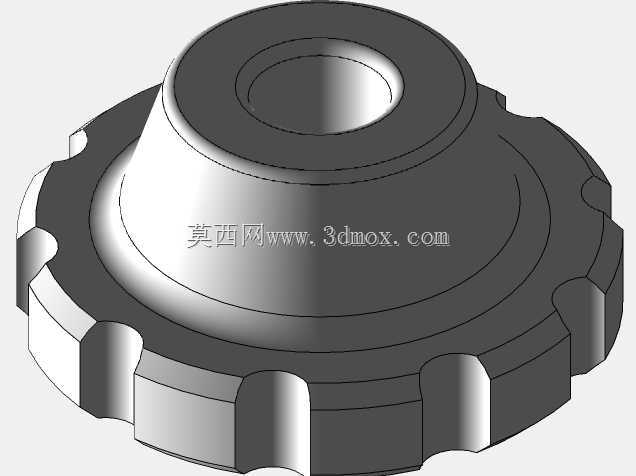

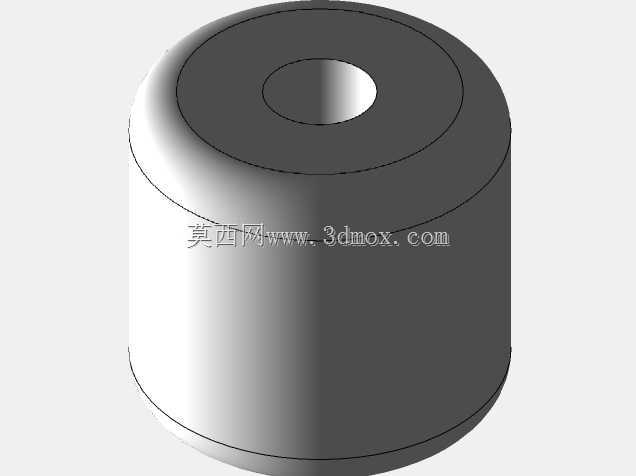

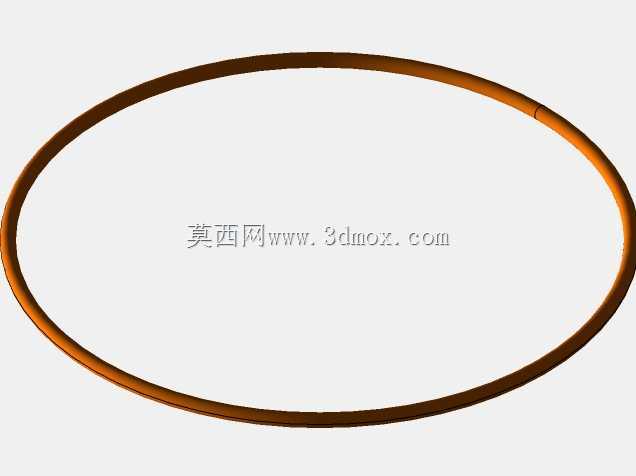

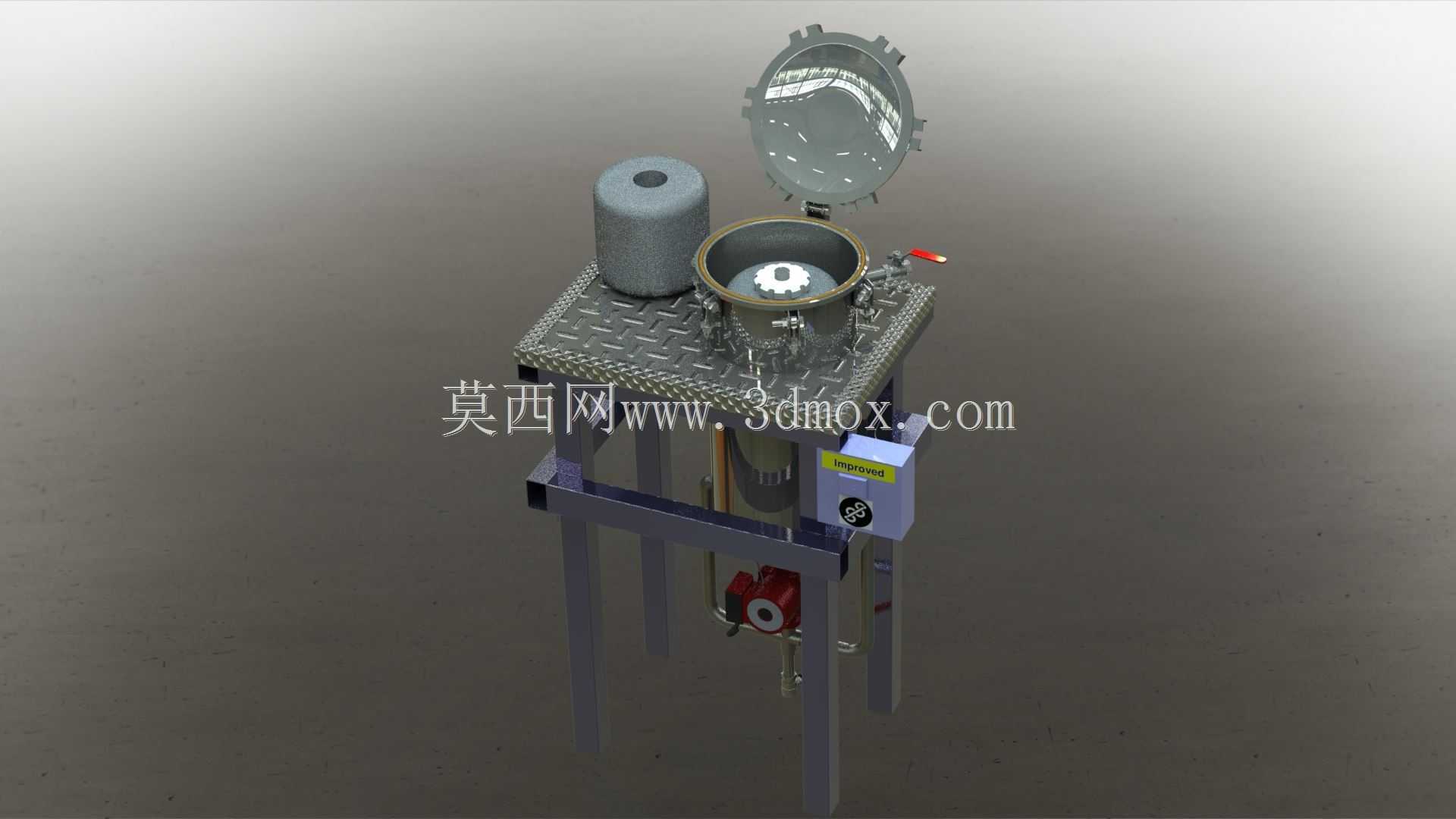

　　平台边缘做15mm高的翻边处理，防止日常维护时工具、耗材滑落，平台上集成了带快开压环结构的密封涂装反应腔体，腔体顶部采用铰接式快开人孔结构，人孔盖内侧加工有环形密封槽嵌装硅橡胶密封圈，关闭后通过圆周均布的8组旋转压块实现快速锁紧，无需额外螺栓紧固，日常清理腔体内部残留纤维、涂料残渣时单人即可在3分钟内完成开盖操作，大幅缩短设备维护停机时间。腔体旁侧布置的圆柱型储料罐用于存储基色涂料，罐体下部通过带流量调节阀的管路与腔体连通，可根据不同纤维的涂覆工艺要求，精准调节基色涂料的进料流量。腔体下方的机架中层空间，沿圆周120°均布布置了3组热阻加热组件，加热组件直接贴合在腔体下部的锥形导流段外壁，加热功率可通过旁侧的电控箱分三档调节，

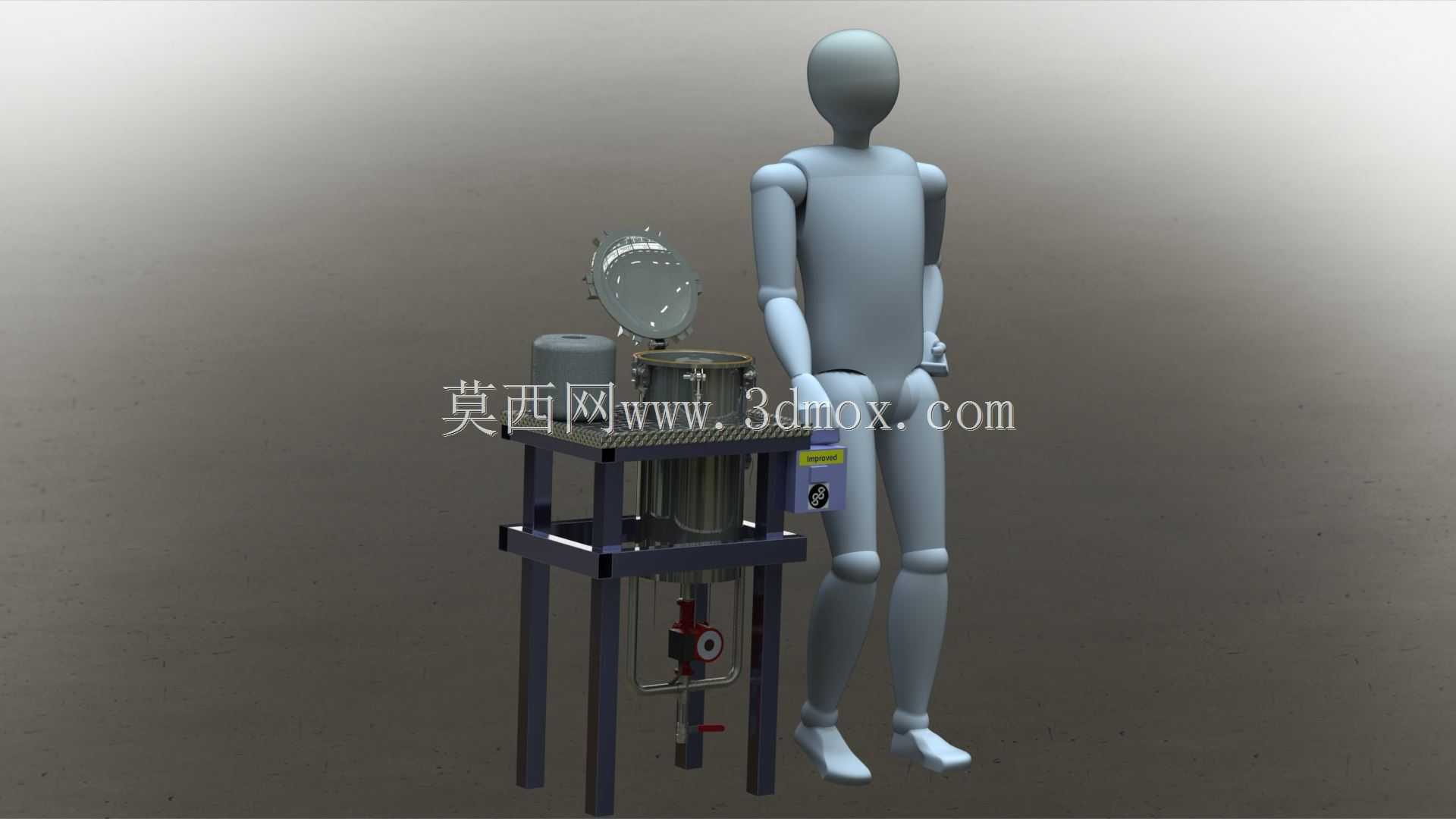

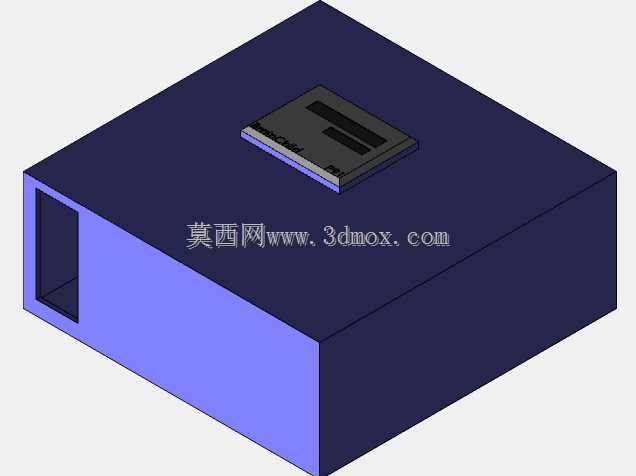

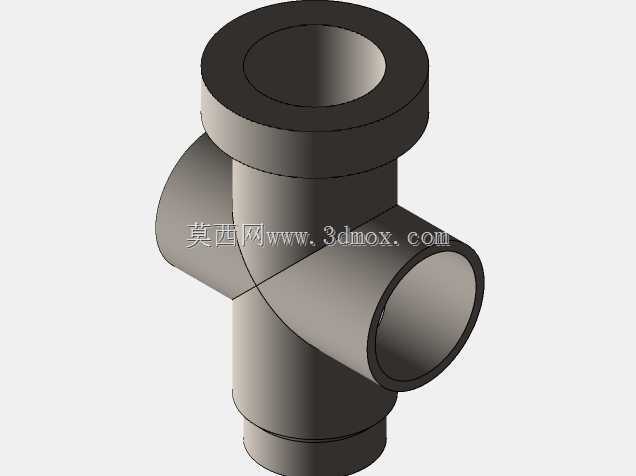

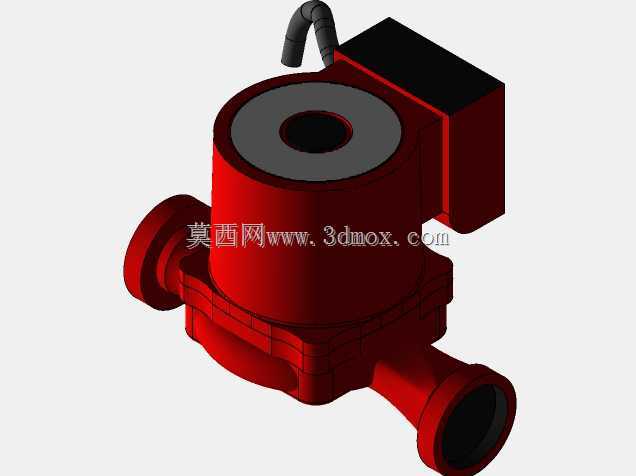

　　加热过程中热量通过腔体壁直接传导至内部混合的涂料与纤维物料，相比传统的浸入式加热结构，既避免了加热元件直接接触涂料导致的结焦堵塞问题，也能让腔体内不同位置的物料温差控制在±2℃范围内，保证涂料混合后的粘度一致性。机架下部空间集成了离心式供料水泵，水泵进水端通过管路与腔体底部的出料口连通，出水端通过耐压软管连接至纤维涂覆工位的喷料头，水泵运行时可将腔体内混合均匀、加热到设定温度的带压涂料稳定输送至涂覆工位，通过稳定的压力输出让涂料均匀渗透过连续进给的纺织纤维束，保证整束纤维的涂覆覆盖率达到98%以上。旁侧挂装的电控箱集成了加热温度控制、水泵启停、流量显示的全部功能元件，箱体采用壁挂式安装在机架立柱上，操作面板朝向设备巡检通道方向，

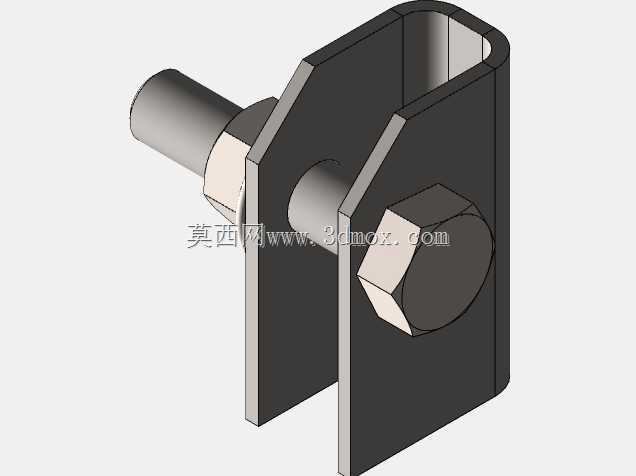

　　操作人员站在通道上即可完成全部参数调节与运行状态查看，无需攀爬操作平台。整套结构在设计时充分考虑了纺织车间多浮尘、短纤维的环境特性，所有转动部件、电气接线端都做了密封防护处理，管路连接全部采用快插式接头，后期更换易损件时无需做复杂的管路焊接、对位操作，可大幅降低一线运维人员的作业难度。在实际建模过程中，所有结构件的连接孔位、安装间隙都按照实际装配公差做了预留，比如机架方管的焊接拼接处预留了1mm的焊接收缩余量，加热组件与腔体外壁的贴合面做了平面度处理保证导热效率，快开人孔的铰接轴做了耐磨衬套设计，反复开关也不会出现松旷漏料的问题，完全可以直接作为同类设备改型设计的结构参考，也能用于生产前的装配干涉校验、运维流程模拟使用。
