通用电气喷气发动机安装固定支架结构

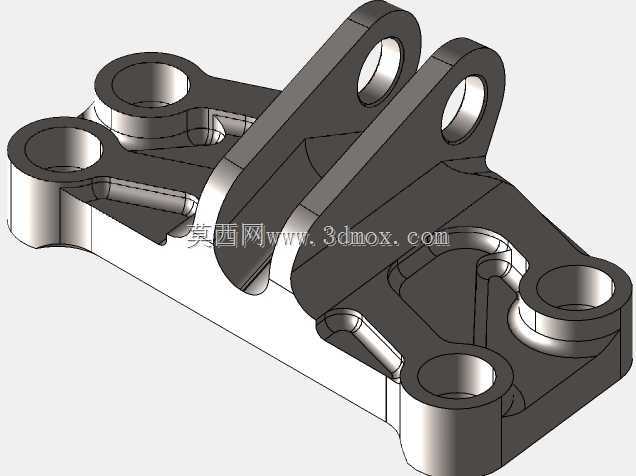

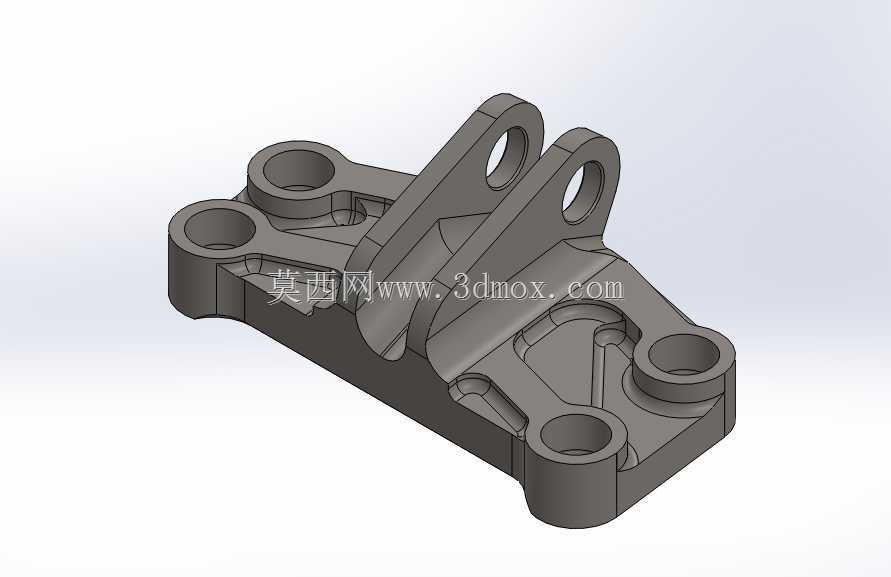

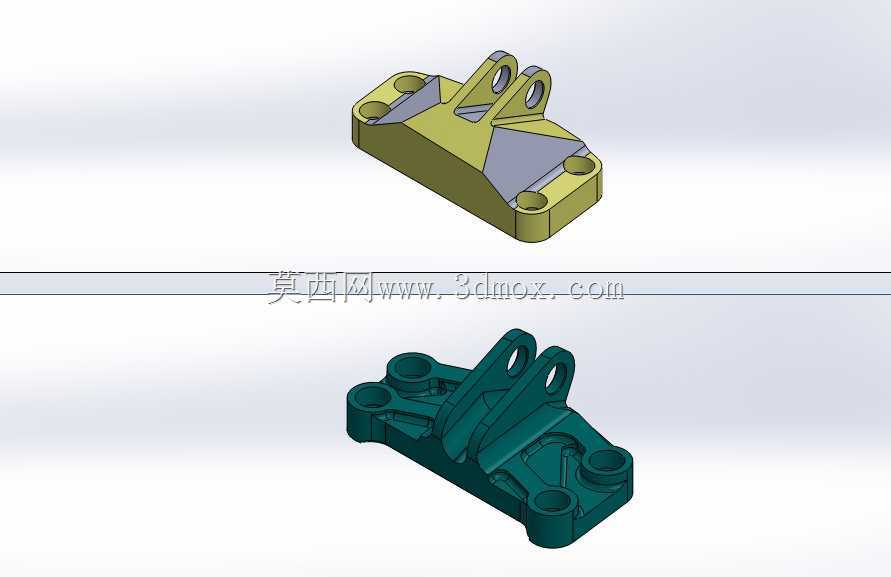

　　在航空动力系统的装配链路中，这类支架承担着喷气发动机与机身安装段之间的载荷传递核心作用，日常工况下需要同时承接发动机工作产生的静载荷、推力脉动带来的交变载荷，以及飞行过程中气流扰动形成的多方向冲击载荷，因此结构设计阶段对刚度、强度冗余、安装适配性都有极高的要求。从结构形态来看，该支架采用一体化的块状承力基体设计，底部设置多组带通孔的安装凸台，凸台端面做了铣平处理，保证与机身安装面的贴合度，避免装配后出现局部应力集中；上部伸出两组带同轴孔的铰接耳板，耳板之间设置加强筋连接到基体主平面，筋板的走向完全顺着主载荷传递路径布置，在不额外增加过多重量的前提下，大幅提升耳板部位的抗弯折、抗剪切能力。设计过程中优先遵循载荷路径最短原则，

　　所有承力部位的材料分布都贴合应力云图的分布趋势，对非承力区域做了局部的材料去除优化，在满足结构强度要求的前提下尽可能降低构件自重，适配航空部件对重量控制的严苛要求。安装边界方面，底部安装孔的孔位公差严格匹配机身安装节的定位尺寸，孔内预留了紧固件安装的间隙，同时凸台高度经过精确计算，保证装配后支架与周边管路、线缆的安全间隙，避免飞行过程中出现运动干涉；上部铰接孔的孔径与同轴度公差满足铰接销轴的装配要求，孔口做了倒角处理，既方便销轴装配导入，也能减少孔口边缘的应力集中效应。实际应用场景中，这类支架不仅要承受发动机启动、变推力过程中的纵向推力，还要承受飞机机动飞行时的侧向载荷、俯仰载荷，以及发动机运转产生的高频振动，

　　因此结构上所有转角位置都做了圆角过渡处理，避免尖锐转角带来的疲劳裂纹风险，基体与耳板、筋板的连接位置都做了变厚度过渡，减少截面突变带来的应力突变。从结构细节来看，支架的安装面都设置了足够的承压面积，避免单位面积压力过大导致安装面压溃，铰接耳板的厚度经过剪切强度校核，能够满足极限工况下的载荷承载要求，筋板的布置同时兼顾了铸造或者机加工的工艺可行性，不存在难以加工的封闭内腔或者过小的内转角，适合采用精密铸造后二次机加工的工艺路线生产，加工过程中只需要对安装平面、铰接孔、安装孔这些配合面做精加工，其余非配合面保留铸造表面即可，能够有效控制生产制造成本。在进行三维建模过程中，这类支架的建模需要优先保证安装孔位、铰接孔位的位置度精度，

　　所有配合尺寸的公差带要符合航空构件的装配要求，建模阶段就要同步考虑装配干涉检查，模拟支架与发动机安装节、机身安装点的装配状态，确认所有运动部件在全行程内都不会与支架发生剐蹭，同时还要预留出隔热层、密封件的安装空间，适配发动机周边高温环境下的附件布置需求。这类承力支架的结构优化方向始终围绕强度、刚度、重量三者的平衡展开，每一处材料的增减都需要经过受力仿真验证，避免出现强度冗余过多导致重量超标，或者强度不足带来的结构失效风险，最终的结构形态是多轮仿真迭代、工艺适配、装配验证后的结果，能够完全满足喷气发动机在全飞行包线内的安装固定需求。
